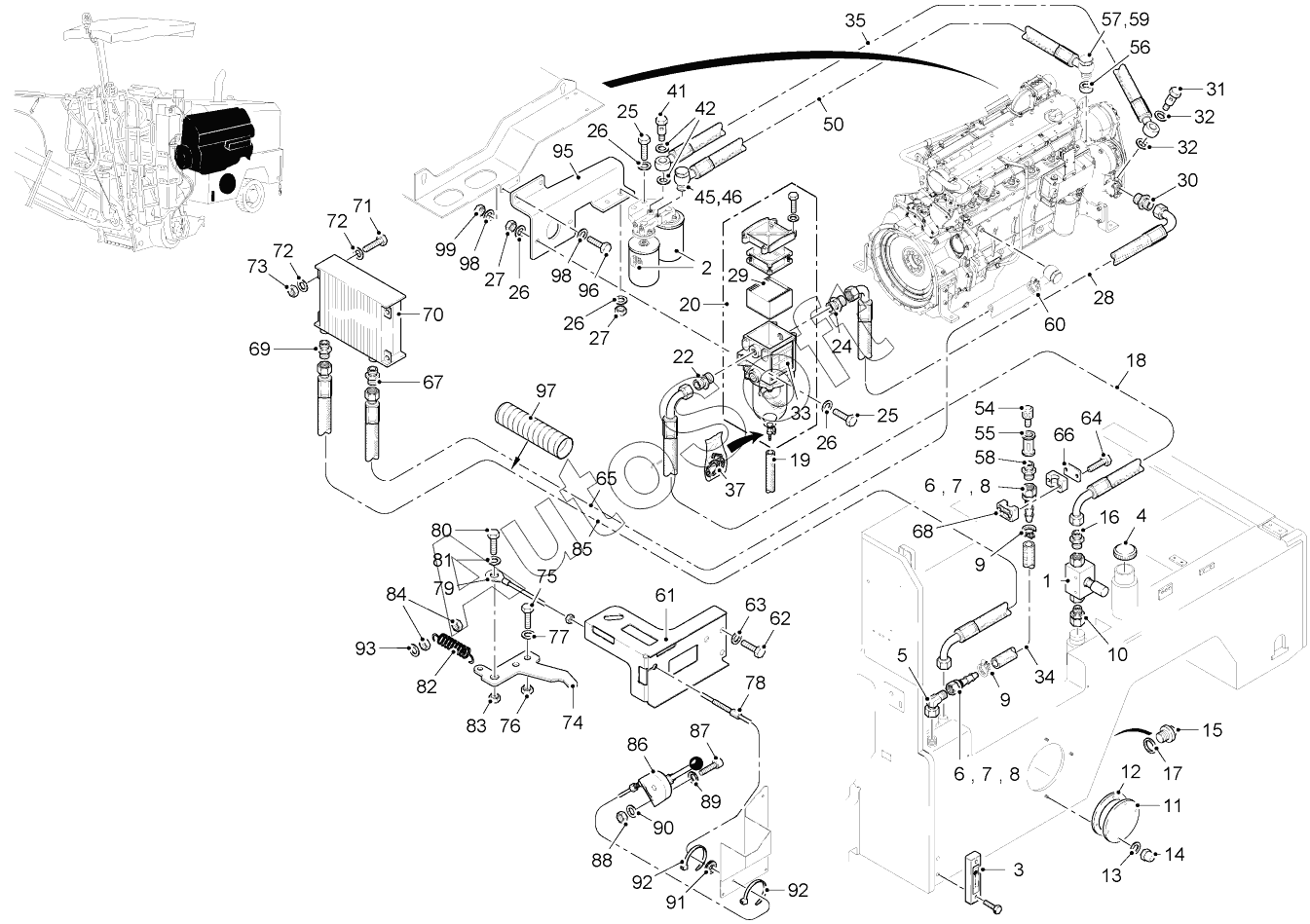

Каталог запасных частей к технике: WIRTGEN W1000L (2017). FUEL SUPPLY
67
77
76
75
74
73
72
72
71
70
69
68
78
66
65
64
63
62
61
60
59
58
88
99
98
98
97
96
95
93
92
92
91
90
89
57
87
86
85
84
83
82
81
80
79
11
22
20
19
18
17
16
15
14
13
12
24
10
9
9
8
8
7
7
6
6
5
4
3
3
2
34
56
55
54
50
46
45
42
41
37
35
1
33
32
32
31
30
29
28
27
27
26
26
26
26
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***5 | FUEL PUMP | |
| 2 | 1***0 | FILTER INSERT | |
| 3 | 2***6 | LEVEL INDICATOR | |
| 4 | 7***5 | TANK CAP | |
| 5 | 3***8 | ADJUSTABLE MALE STUD ELBOW | |
| 6 | 3***0 | CUTTING RING | |
| 7 | 3***6 | CAP NUT | |
| 8 | 1***9 | HOSE SUPPORT | |
| 9 | 3***6 | HOSE CLAMP | |
| 10 | 1***0 | STUD STANDPIPE ADAPTOR | |
| 11 | 2***0 | CONTAINER SEAL | |
| 12 | 6***6 | PROFILED SEAL | |
| 13 | 5***4 | WASHER | |
| 14 | 6***9 | CAP NUT | |
| 15 | 1***4 | LOCKING SCREW | |
| 16 | 4***0 | MALE STUD COUPLING | |
| 17 | 1***1 | COPPER RING | |
| 18 | 1***3 | FUEL HOSE | |
| 19 | 1***2 | FUEL HOSE | |
| 20 | 1***7 | FUEL FILTER | |
| 22 | 1***2 | MALE STUD COUPLING | |
| 24 | 1***2 | MALE STUD COUPLING | |
| 25 | 4***1 | SCREW | |
| 26 | 5***1 | WASHER | |
| 27 | 1***7 | HEXAGON NUT | |
| 28 | 1***4 | FUEL HOSE | |
| 29 | 1***8 | FUEL PREFILTER/WATER SEPARATOR | |
| 30 | 1***3 | MALE STUD COUPLING | |
| 31 | 1***0 | SCREW | |
| 32 | 7***0 | COPPER RING | |
| 33 | 1***0 | STICKERS | |
| 34 | 1***0 | PVC HOSE | |
| 35 | 1***5 | FUEL HOSE | |
| 37 | 1***2 | SET OF SEALS | |
| 41 | 1***0 | SCREW | |
| 42 | 7***0 | COPPER RING | |
| 45 | 1***0 | SCREW | |
| 46 | 7***0 | COPPER RING | |
| 50 | 1***6 | FUEL HOSE | |
| 54 | 5***4 | BREATHER FILTER | |
| 55 | 1***7 | PIPE FITTING | |
| 56 | 1***8 | DISTANCE TUBE | |
| 57 | 8***5 | SCREW | |
| 58 | 1***9 | MALE STUD COUPLING | |
| 59 | 7***0 | COPPER RING | |
| 60 | 3***6 | HOSE CLAMP | |
| 61 | 9***2 | HOLDER | |
| 62 | 4***9 | SCREW | |
| 63 | 5***8 | WASHER | |
| 64 | 5***4 | SCREW | |
| 65 | 1***8 | FUEL HOSE | |
| 66 | 4***7 | COVER PLATE | |
| 67 | 3***7 | MALE STUD COUPLING | |
| 68 | 4***2 | PIPE CLIP | |
| 69 | 2***0 | MALE STUD COUPLING | |
| 70 | 7***1 | OIL COOLER ELEMENT | |
| 71 | 5***8 | SCREW | |
| 72 | 5***0 | WASHER | |
| 73 | 4***5 | HEXAGON NUT | |
| 74 | 9***3 | HOLDER | |
| 75 | 5***0 | SCREW | |
| 76 | 4***5 | HEXAGON NUT | |
| 77 | 5***3 | WASHER | |
| 78 | 1***6 | BOWDEN CABLE | |
| 79 | 8***9 | JOINT HEAD | |
| 80 | 4***9 | SCREW | |
| 81 | 5***6 | WASHER | |
| 82 | 3***3 | TENSION SPRING | |
| 83 | 5***0 | HEXAGON NUT | |
| 84 | 4***5 | HEXAGON NUT | |
| 85 | 1***7 | FUEL HOSE | |
| 86 | 1***8 | CONTROL LEVER | |
| 87 | 6***8 | SCREW | |
| 88 | 5***0 | HEXAGON NUT | |
| 89 | 5***3 | WASHER | |
| 90 | 5***0 | WASHER | |
| 91 | 5***6 | CABLE BUSH | |
| 92 | 9***2 | WIRE FASTENER | |
| 93 | 5***3 | WASHER | |
| 95 | 1***1 | HOLDER | |
| 96 | 4***2 | SCREW | |
| 97 | 5***6 | PROTECTOR (HOSE) | |
| 98 | 5***1 | WASHER | |
| 99 | 1***7 | HEXAGON NUT |
