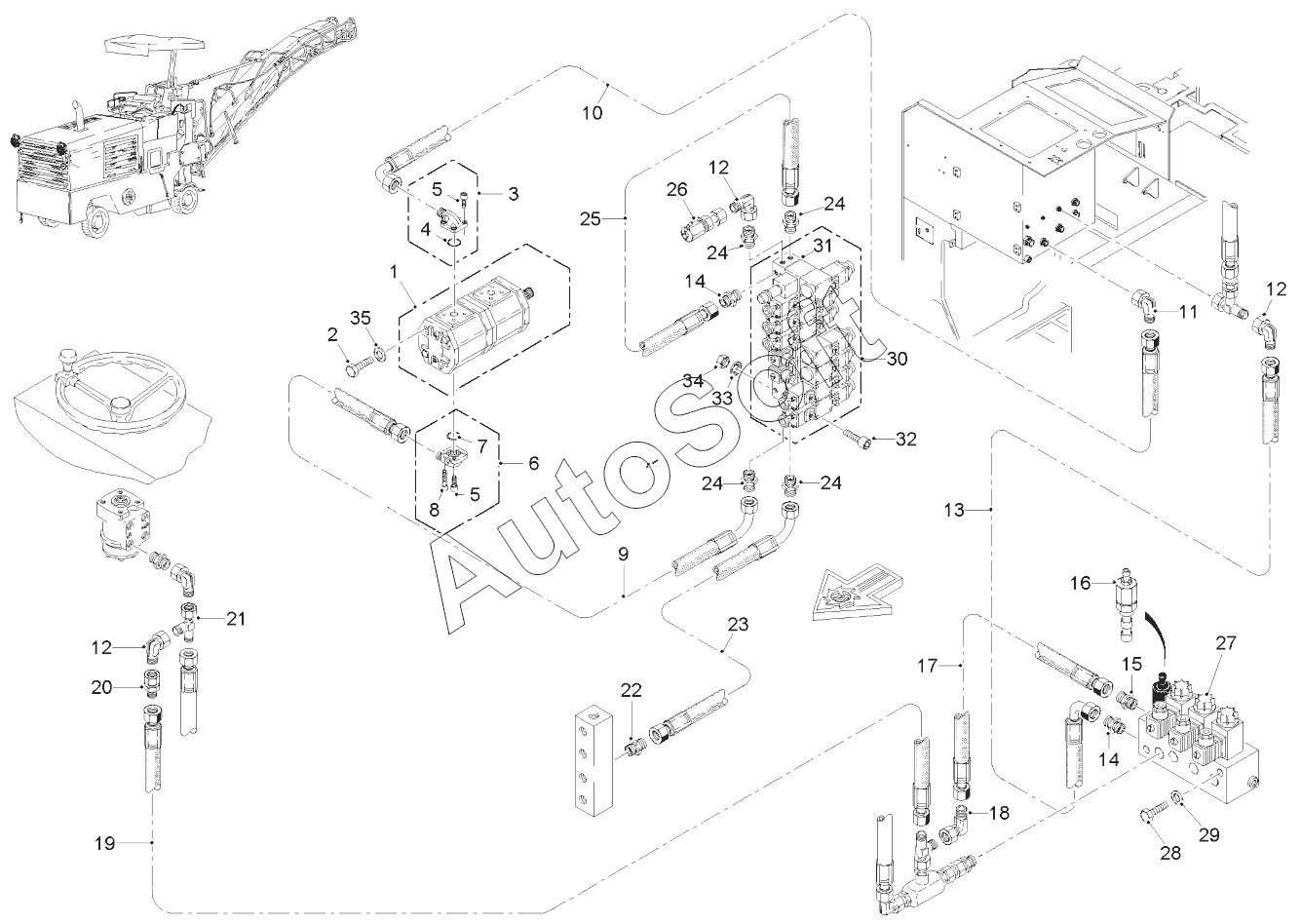

Каталог запасных частей к технике: WIRTGEN W1000L (2017). OIL FEED - CYLINDER FUNCTIONS
1
2
3
4
5
5
6
7
8
9
10
11
12
12
12
13
14
14
15
16
17
18
19
20
21
22
23
24
24
24
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***8 | TANDEM PUMP | |
| 2 | 1***9 | SCREW | |
| 3 | 6***5 | ANGLE FLANGE SCREWING | |
| 4 | 1***4 | O-RING SEAL | |
| 5 | 1***5 | SCREW | |
| 6 | 7***7 | ANGLE FLANGE SCREWING | |
| 7 | 1***7 | O-RING SEAL | |
| 8 | 6***8 | SCREW | |
| 9 | 5***5 | HYDRAULIC HOSE | |
| 10 | 9***0 | HYDRAULIC HOSE | |
| 11 | 3***6 | ADJUSTABLE MALE STUD ELBOW | |
| 12 | 3***8 | ADJUSTABLE MALE STUD ELBOW | |
| 13 | 3***7 | HYDRAULIC HOSE | |
| 14 | 1***6 | MALE STUD COUPLING | |
| 15 | 3***3 | MALE STUD COUPLING | |
| 16 | 7***5 | PRESSURE REDUCTION VALVE | |
| 17 | 1***1 | HYDRAULIC HOSE | |
| 18 | 2***8 | ADJUSTABLE MALE STUD ELBOW | |
| 19 | 6***7 | HYDRAULIC HOSE | |
| 20 | 5***7 | REDUCING COUPLING | |
| 21 | 3***9 | ADJ.MALE STUD TEE-STUD BARREL | |
| 22 | 3***4 | MALE STUD COUPLING | |
| 23 | 4***3 | HYDRAULIC HOSE | |
| 24 | 1***9 | MALE STUD COUPLING | |
| 25 | 1***5 | HYDRAULIC HOSE | |
| 26 | 4***6 | MEASURING CONNECTOR | |
| 27 | 6***8 | CONTROL BLOCK | |
| 28 | 4***2 | SCREW | |
| 29 | 5***6 | WASHER | |
| 30 | 9***3 | VALVE BLOCK | |
| 31 | 9***6 | JOINT PLATE | |
| 32 | 3***6 | SCREW | |
| 33 | 5***3 | WASHER | |
| 34 | 4***5 | HEXAGON NUT | |
| 35 | 5***4 | WASHER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
