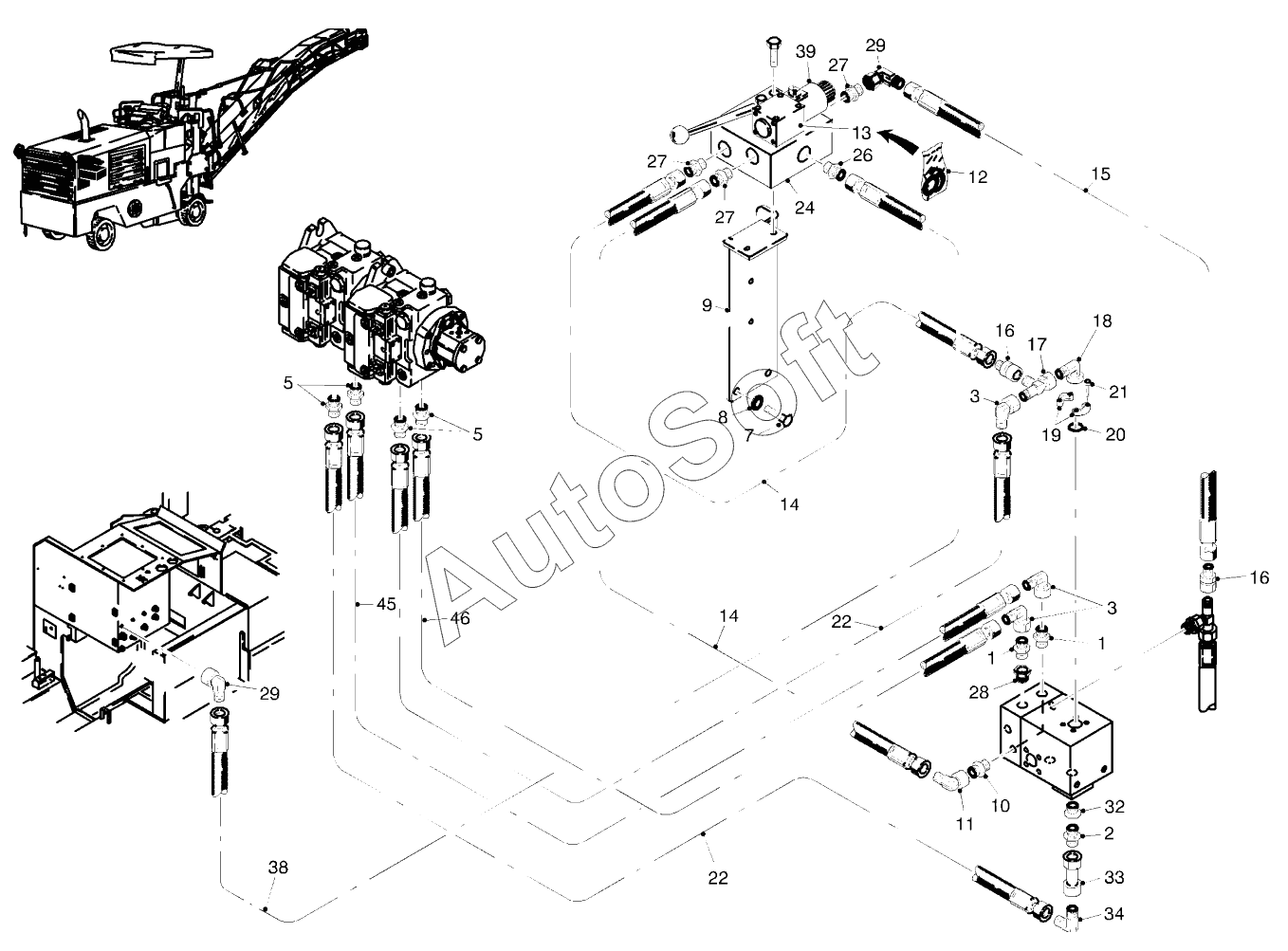

Каталог запасных частей к технике: WIRTGEN W1000L (2017). PUMP CONNECTORS 3/4-WHEEL
1
1
2
3
3
5
5
7
8
9
10
11
12
13
14
14
15
16
16
17
18
19
20
21
22
22
24
26
27
27
27
28
29
29
32
33
34
38
39
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | MALE STUD COUPLING | |
| 2 | 3***7 | MALE STUD COUPLING | |
| 3 | 3***2 | ADJUSTABLE MALE STUD ELBOW | |
| 5 | 5***7 | MALE STUD COUPLING | |
| 7 | 4***1 | SCREW | |
| 8 | 5***7 | WASHER | |
| 9 | 1***8 | HOLDER | |
| 10 | 5***1 | MALE STUD COUPLING | |
| 11 | 1***5 | ADJUSTABLE MALE STUD ELBOW | |
| 12 | 1***1 | SET OF SEALS | |
| 13 | 1***5 | DIRECTIONAL VALVE | |
| 14 | 1***9 | HYDRAULIC HOSE | |
| 15 | 1***3 | HYDRAULIC HOSE | |
| 16 | 5***8 | REDUCING COUPLING | |
| 17 | 4***7 | ADJUSTABLE STUD BARREL TEE | |
| 18 | 4***8 | ANGLE FLANGE SCREWING | |
| 19 | 4***5 | SAE FLANGE | |
| 20 | 1***9 | O-RING SEAL | |
| 21 | 4***8 | SCREW | |
| 22 | 1***7 | HYDRAULIC HOSE | |
| 24 | 1***4 | CONTROL BLOCK | |
| 26 | 3***3 | MALE STUD COUPLING | |
| 27 | 1***4 | MALE STUD COUPLING | |
| 28 | 3***7 | REDUCING ADAPTOR | |
| 29 | 2***8 | ADJUSTABLE MALE STUD ELBOW | |
| 32 | 3***8 | REDUCING ADAPTOR | |
| 33 | 5***2 | STRAIGHT CONNECTION | |
| 34 | 3***1 | EQUAL ELBOW | |
| 38 | 2***1 | HYDRAULIC HOSE | |
| 39 | 1***0 | SOLENOID | |
| 45 | 1***0 | HYDRAULIC HOSE | |
| 46 | 9***4 | HYDRAULIC HOSE |
