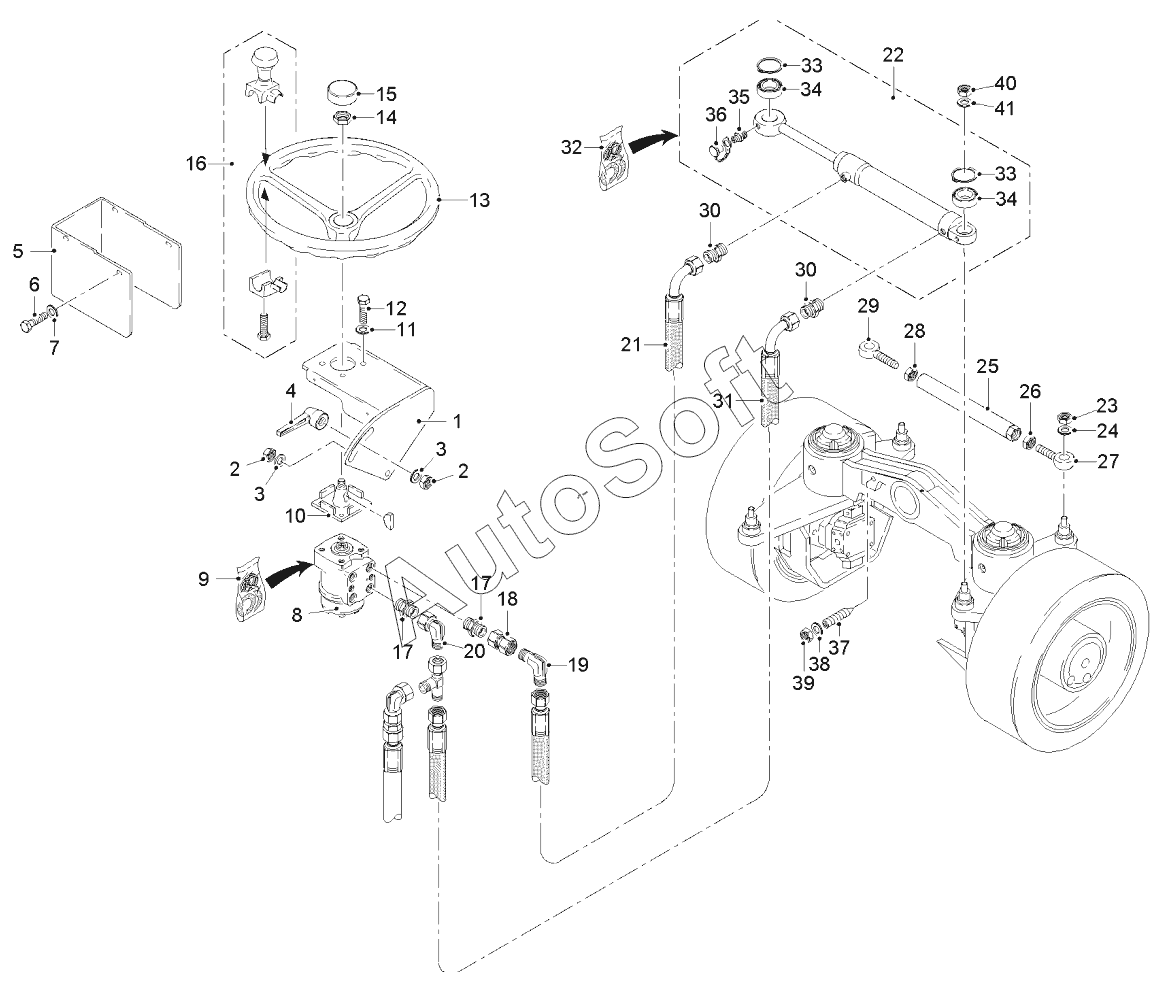

Каталог запасных частей к технике: WIRTGEN W1000L (2017). STEERING 4-WHEEL
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
13
14
15
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
33
34
35
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***6 | HOLDER | |
| 2 | 5***2 | HEXAGON NUT | |
| 3 | 4***8 | WASHER | |
| 4 | 4***1 | CLAMPING LEVER | |
| 5 | 9***5 | COVER | |
| 6 | 5***9 | SCREW | |
| 7 | 5***0 | WASHER | |
| 8 | 7***0 | STEERING UNIT | |
| 9 | 1***7 | SET OF SEALS | |
| 10 | 1***7 | STEERING COLUMN | |
| 11 | 5***4 | WASHER | |
| 12 | 4***2 | SCREW | |
| 13 | 1***7 | STEERING WHEEL | |
| 13 | 6***0 | STEERING WHEEL | |
| 14 | 1***4 | HEXAGON NUT | |
| 15 | 1***9 | CAP | |
| 15 | 1***2 | CAP | |
| 16 | 7***7 | CONTROL KNOB | |
| 17 | 1***9 | MALE STUD COUPLING | |
| 18 | 5***5 | STRAIGHT COUPLING | |
| 19 | 3***0 | EQUAL ELBOW | |
| 20 | 3***8 | ADJUSTABLE MALE STUD ELBOW | |
| 21 | 9***9 | HYDRAULIC HOSE | |
| 22 | 1***5 | HYDRAULIC CYLINDER | |
| 23 | 5***4 | HEXAGON NUT | |
| 24 | 3***6 | WASHER | |
| 25 | 1***3 | TRACK ROD | |
| 26 | 4***5 | HEXAGONAL NUT | |
| 27 | 1***6 | JOINT HEAD | |
| 28 | 4***6 | HEXAGONAL NUT | |
| 29 | 1***0 | JOINT HEAD | |
| 30 | 1***6 | MALE STUD COUPLING | |
| 31 | 9***9 | HYDRAULIC HOSE | |
| 32 | 5***0 | SET OF SEALS | |
| 33 | 7***4 | LOCKING RING | |
| 34 | 8***1 | PIVOTING BEARING | |
| 35 | 9***5 | GREASING NIPPLE | |
| 36 | 1***1 | CAP | |
| 37 | 8***6 | THREADED PIN | |
| 38 | 5***0 | WASHER | |
| 39 | 3***5 | HEXAGONAL NUT | |
| 40 | 9***7 | HEXAGONAL NUT | |
| 41 | 4***5 | WASHER |
