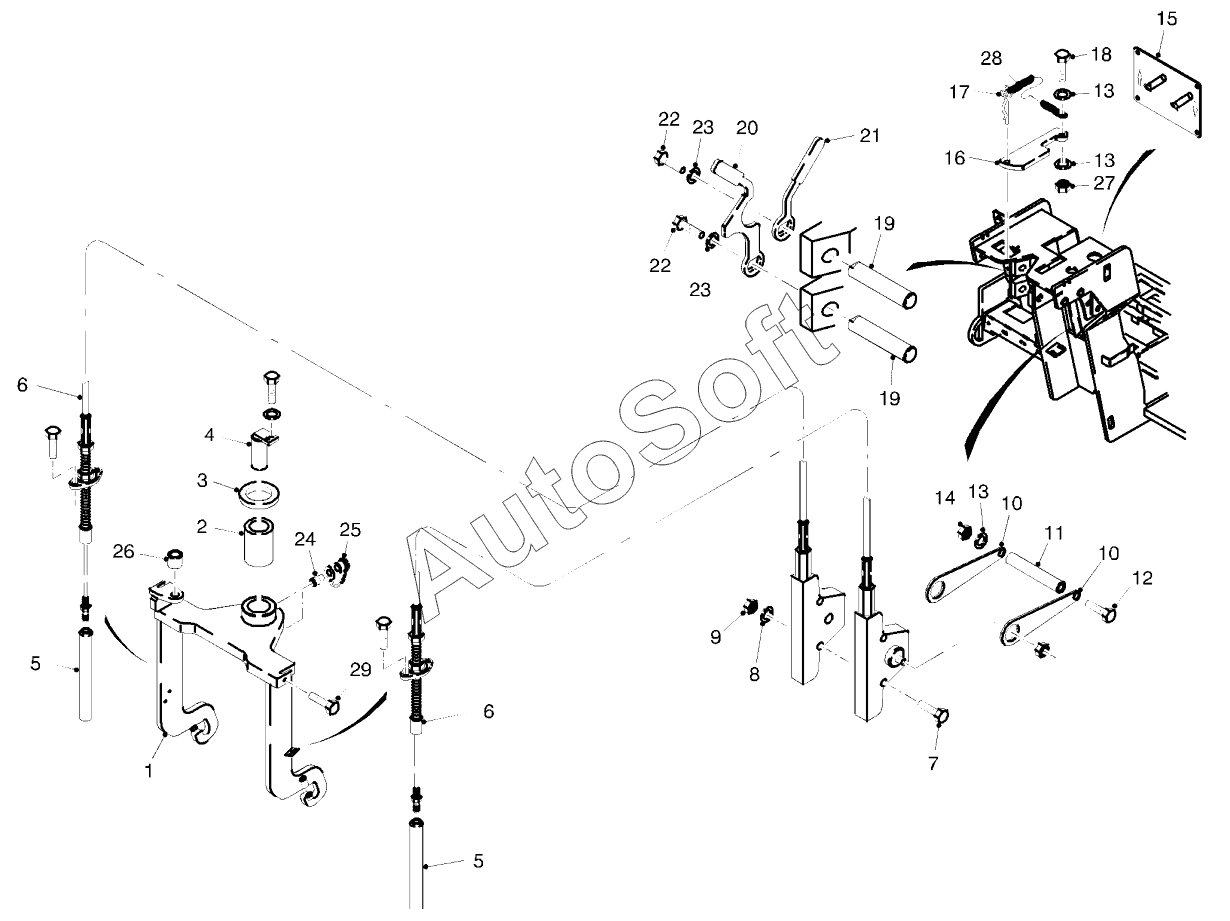

Каталог запасных частей к технике: WIRTGEN W1000L (2017). DISCHARGE CONVEYOR - SUPPORT
1
2
3
4
5
5
6
6
7
8
9
10
10
11
12
13
13
13
14
15
16
17
18
19
19
20
21
22
22
23
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***3 | CONVEYOR SUSPENSION | |
| 2 | 4***0 | BUSHING | |
| 3 | 3***1 | WASHER | |
| 4 | 1***1 | BOLT | |
| 5 | 1***9 | BOLT | |
| 6 | 3***2 | LEVER WITH BOWDEN CABLE | |
| 7 | 5***7 | SCREW | |
| 8 | 5***1 | WASHER | |
| 9 | 5***9 | HEXAGON NUT | |
| 10 | 1***9 | LOCKING BAR | |
| 11 | 1***2 | PIPE | |
| 12 | 4***8 | SCREW | |
| 13 | 5***6 | WASHER | |
| 14 | 1***7 | HEXAGON NUT | |
| 15 | 1***0 | INSTRUMENT BOARD | |
| 16 | 1***6 | LOCKING BAR | |
| 17 | 7***1 | SPRING PIN | |
| 18 | 4***2 | SCREW | |
| 19 | 1***8 | BOLT | |
| 20 | 1***1 | HANDLE | |
| 21 | 1***2 | HANDLE | |
| 22 | 4***7 | SCREW | |
| 23 | 5***5 | WASHER | |
| 24 | 1***5 | GREASING NIPPLE | |
| 25 | 1***1 | CAP | |
| 26 | 4***3 | BUSHING | |
| 27 | 5***9 | HEXAGON NUT | |
| 28 | 8***0 | CHAIN | |
| 29 | 4***0 | SCREW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
