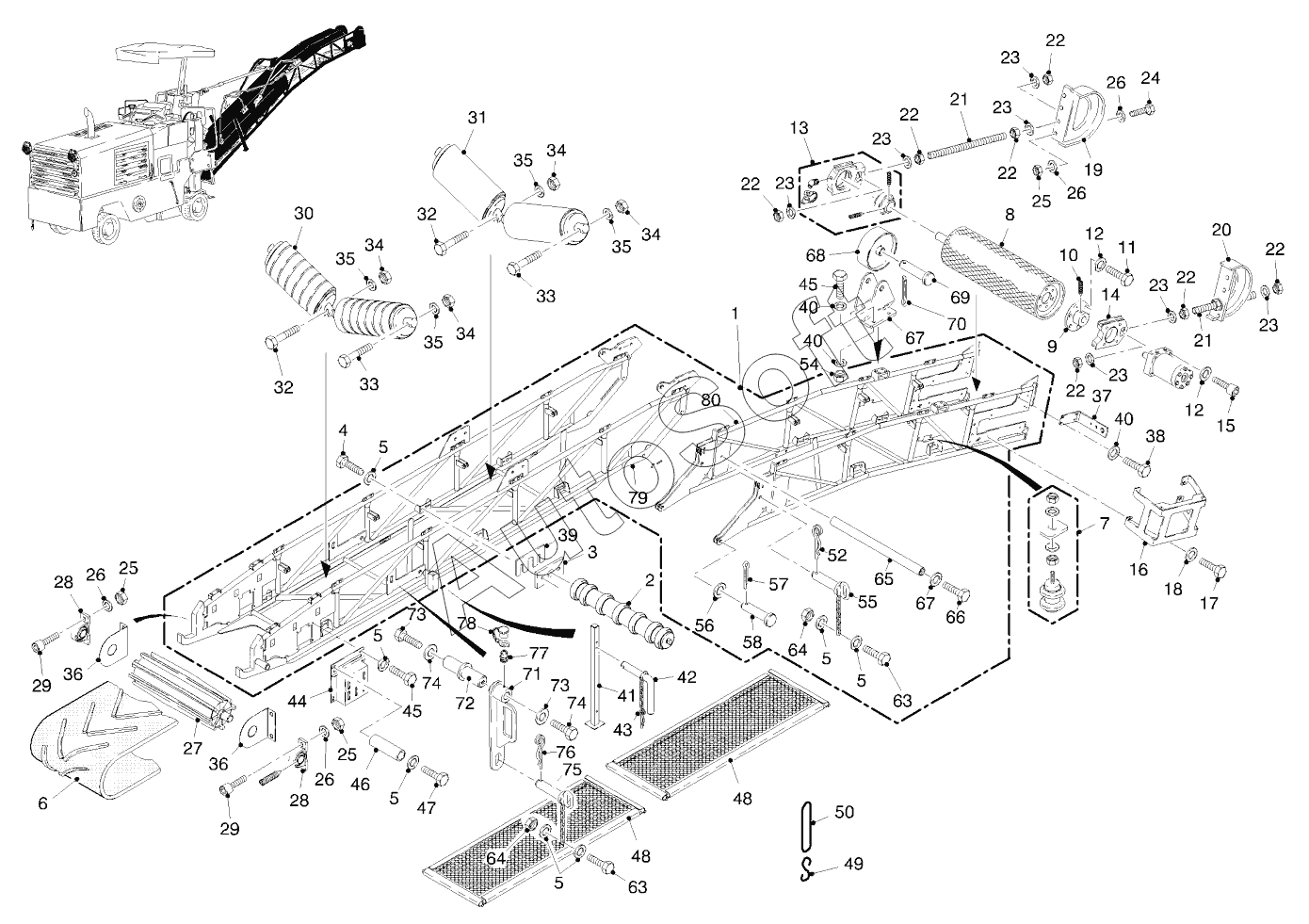

Каталог запасных частей к технике: WIRTGEN W1000L (2017). FOLDING CONVEYOR
1
2
3
4
5
5
5
5
5
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
21
22
22
22
22
22
22
22
23
23
23
23
23
23
23
24
25
25
25
26
26
26
26
27
28
28
29
29
30
31
32
32
33
33
34
34
34
34
35
35
35
35
36
36
37
38
39
40
40
40
41
42
43
44
45
45
46
47
48
48
49
50
52
54
55
56
57
58
63
63
64
64
65
66
67
67
68
69
70
71
72
73
73
74
74
75
76
77
78
79
80
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | FOLDING CONVEYOR FRAME | |
| 2 | 7***4 | BELT ROLLER B400 | |
| 3 | 7***5 | ROLLER SUPPORT | |
| 4 | 4***1 | SCREW | |
| 5 | 5***1 | WASHER | |
| 6 | 9***3 | CONVEYOR BELT B400 | |
| 7 | 5***4 | GUIDE ROLLER | |
| 8 | 4***1 | DRIVE PULLEY B400 | |
| 9 | 4***0 | FLANGE | |
| 10 | 1***8 | THREADED PIN | |
| 11 | 4***5 | SCREW | |
| 12 | 5***5 | WASHER | |
| 13 | 5***3 | TENSIONER BEARING | |
| 14 | 4***4 | GUIDE ELEMENT | |
| 15 | 4***2 | SCREW | |
| 16 | 9***3 | ENGINE PROTECTION | |
| 17 | 4***9 | SCREW | |
| 18 | 5***5 | WASHER | |
| 19 | 1***0 | ROLL OVER PROTECTION | |
| 20 | 1***4 | ROLL OVER PROTECTION | |
| 21 | 5***7 | THREADED ROD | |
| 22 | 5***6 | HEXAGON NUT | |
| 23 | 5***8 | WASHER | |
| 24 | 4***1 | SCREW | |
| 25 | 5***4 | HEXAGON NUT | |
| 26 | 5***1 | WASHER | |
| 27 | 7***4 | RETURN PULLEY B400 | |
| 28 | 3***1 | PEDESTAL BEARING | |
| 29 | 4***1 | SCREW | |
| 30 | 9***5 | SUPPORTING ROLLER CONVEYOR B400 | |
| 31 | 9***6 | SUPPORTING ROLLER CONVEYOR B400 | |
| 32 | 1***3 | SCREW | |
| 33 | 1***4 | SCREW | |
| 34 | 4***5 | HEXAGON NUT | |
| 35 | 5***0 | WASHER | |
| 36 | 1***7 | PROTECTING SHEET | |
| 37 | 1***6 | HOLDER | |
| 38 | 4***8 | SCREW | |
| 39 | 1***9 | SPACER BLOCK | |
| 40 | 5***6 | WASHER | |
| 41 | 4***3 | SUPPORT | |
| 42 | 8***0 | BOLT | |
| 43 | 7***9 | SPRING PIN | |
| 44 | 6***5 | COVER | |
| 45 | 4***9 | SCREW | |
| 46 | 1***2 | PIPE | |
| 47 | 4***5 | SCREW | |
| 48 | 1***1 | PROTECTIVE GRID | |
| 49 | 7***4 | HOOK | |
| 50 | 7***3 | RUBBER ENDLESS | |
| 52 | 7***5 | SPRING PIN | |
| 54 | 5***0 | HEXAGON NUT | |
| 55 | 1***9 | BOLT | |
| 56 | 4***2 | WASHER | |
| 57 | 9***1 | SPLIT PIN | |
| 58 | 1***2 | BOLT | |
| 63 | 4***3 | SCREW | |
| 64 | 5***9 | HEXAGON NUT | |
| 65 | 1***1 | BRACE | |
| 66 | 1***9 | SCREW | |
| 67 | 1***4 | WHEEL BRACKET | |
| 68 | 1***1 | WHEEL | |
| 69 | 4***5 | BOLT | |
| 70 | 5***9 | SPLIT PIN | |
| 71 | 1***6 | LEVER | |
| 72 | 1***6 | BOLT | |
| 73 | 4***9 | SCREW | |
| 74 | 4***1 | WASHER | |
| 75 | 1***9 | BOLT | |
| 76 | 7***5 | SPRING PIN | |
| 77 | 9***5 | GREASING NIPPLE | |
| 78 | 1***1 | CAP | |
| 79 | 1***6 | FRAME LOWER PART | |
| 80 | 1***5 | FRAME UPPER PART |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
