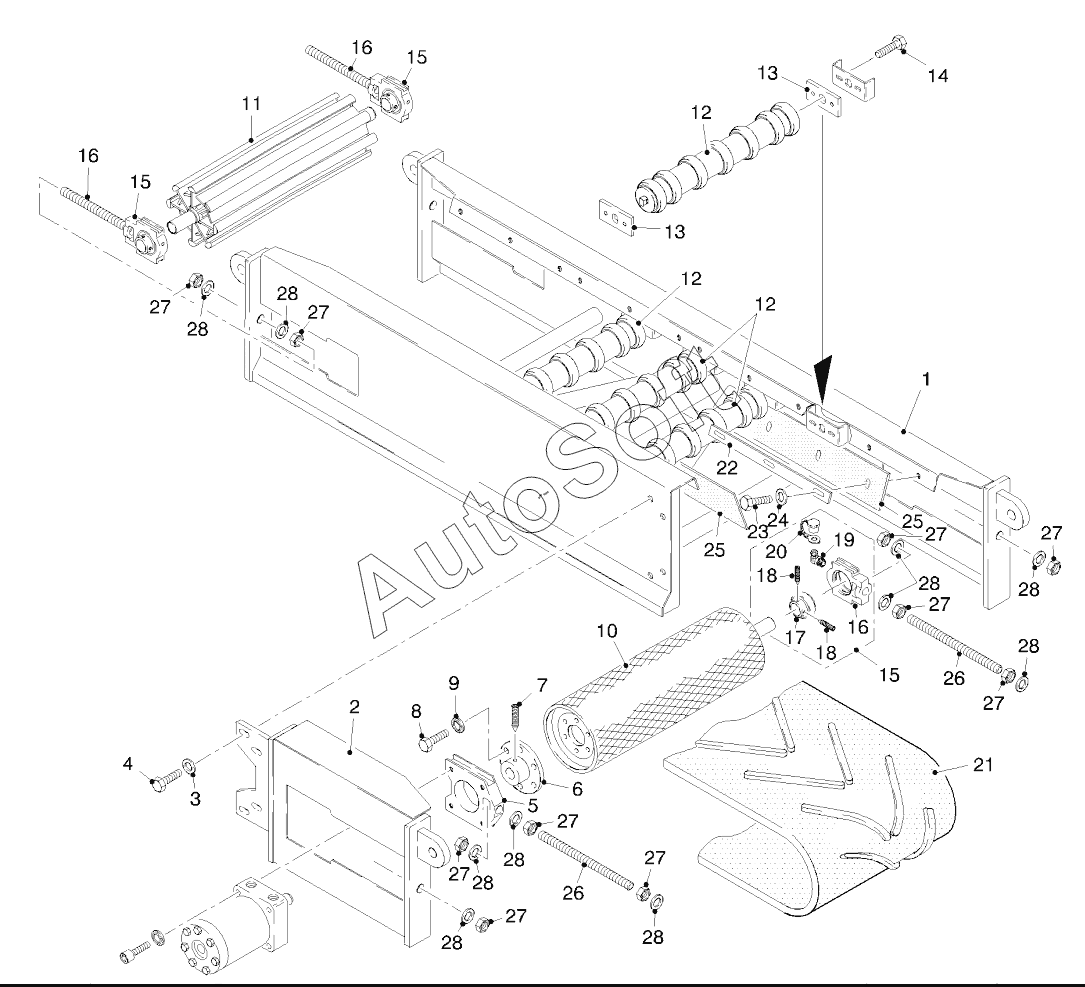

Каталог запасных частей к технике: WIRTGEN W1000L (2017). TRANSVERSE CONVEYOR
15
15
15
28
28
28
28
28
28
28
28
28
27
27
27
27
27
27
27
27
27
27
26
26
25
25
24
23
22
21
20
19
18
18
17
16
16
16
1
14
13
13
12
12
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | FRAME | |
| 2 | 1***1 | FRAME COMPONENT | |
| 3 | 5***5 | WASHER | |
| 4 | 4***3 | SCREW | |
| 5 | 4***4 | GUIDE ELEMENT | |
| 6 | 4***0 | FLANGE | |
| 7 | 1***8 | THREADED PIN | |
| 8 | 4***1 | SCREW | |
| 9 | 5***7 | WASHER | |
| 10 | 4***1 | DRIVE PULLEY B400 | |
| 11 | 7***4 | RETURN PULLEY B400 | |
| 12 | 7***4 | BELT ROLLER B400 | |
| 13 | 7***5 | ROLLER SUPPORT | |
| 14 | 4***3 | SCREW | |
| 15 | 5***3 | TENSIONER BEARING | |
| 16 | 4***8 | BEARING HOUSING | |
| 17 | 4***7 | BEARING INSERT | |
| 18 | 9***6 | THREADED PIN | |
| 19 | 9***2 | GREASING NIPPLE | |
| 20 | 1***1 | CAP | |
| 21 | 1***3 | CONVEYOR STRAP | |
| 22 | 3***3 | RAIL | |
| 23 | 4***2 | SCREW | |
| 24 | 5***1 | WASHER | |
| 25 | 1***1 | SEALING RUBBER | |
| 26 | 5***8 | THREADED ROD | |
| 27 | 5***6 | HEXAGON NUT | |
| 28 | 5***8 | WASHER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
