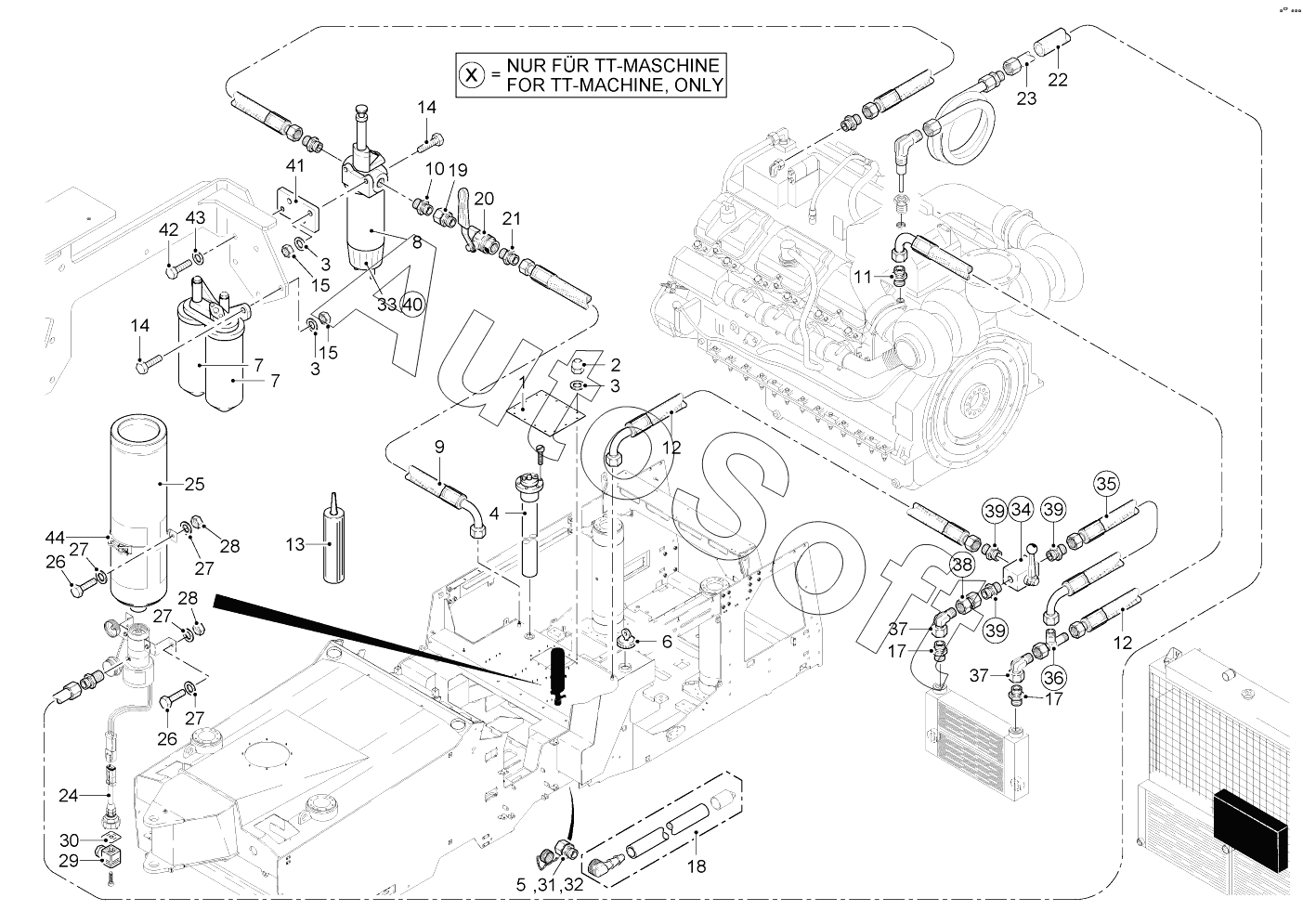

Каталог запасных частей к технике: WIRTGEN 2200CR (2017). FUEL SUPPLY
34
24
25
26
26
27
27
27
27
28
28
29
30
31
32
33
23
35
36
37
37
39
39
39
40
41
42
43
44
12
12
2
3
3
3
4
5
6
7
7
8
9
10
11
1
13
14
14
15
15
17
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***6 | BURNT PART | |
| 2 | 6***9 | CAP NUT | |
| 3 | 5***4 | WASHER | |
| 4 | 6***6 | TANK LEVEL SENSOR | |
| 5 | 1***2 | VALVE | |
| 6 | 3***3 | TANK CAP | |
| 7 | 1***1 | FUEL FILTER | |
| 8 | 1***3 | FUEL PREFILTER/WATER SEPARATOR | |
| 9 | 1***1 | FUEL HOSE | |
| 10 | 1***6 | MALE STUD COUPLING | |
| 11 | 1***7 | MALE STUD COUPLING | |
| 12 | 1***5 | FUEL HOSE | |
| 13 | 5***3 | SEALANT | |
| 14 | 4***1 | SCREW | |
| 15 | 5***8 | HEXAGON NUT | |
| 17 | 2***1 | MALE STUD COUPLING | |
| 18 | 1***1 | CONNECTOR | |
| 19 | 1***3 | STUD STANDPIPE ADAPTOR | |
| 20 | 7***6 | BALL-CLOSURE COCK | |
| 21 | 1***7 | MALE STUD COUPLING | |
| 22 | 1***7 | WIRE PROTECTING SLEEVE | |
| 23 | 1***3 | CAPILLARY | |
| 24 | 1***3 | ADAPTER | |
| 25 | 5***0 | ETHER CARTRIDGE | |
| 26 | 5***1 | SCREW | |
| 27 | 5***0 | WASHER | |
| 28 | 5***0 | HEXAGON NUT | |
| 29 | 1***7 | FEMALE PLUG | |
| 30 | 2***1 | SEAL | |
| 31 | 3***7 | CAP NUT | |
| 32 | 3***2 | CUTTING RING | |
| 33 | 1***1 | DRIP PAN | |
| 34 | 9***3 | BALL VALVE | |
| 35 | 1***0 | HYDRAULIC HOSE | |
| 36 | 1***4 | ADJ.MALE STUD TEE-STUD BARREL | |
| 37 | 1***6 | ADJUSTABLE MALE STUD ELBOW | |
| 38 | 5***6 | STRAIGHT COUPLING | |
| 39 | 2***6 | MALE STUD COUPLING | |
| 40 | 1***4 | HEATING | |
| 41 | 1***8 | PERFORATED PLATE | |
| 42 | 4***0 | SCREW | |
| 43 | 5***5 | WASHER | |
| 44 | 2***4 | STRAP CLIP |
