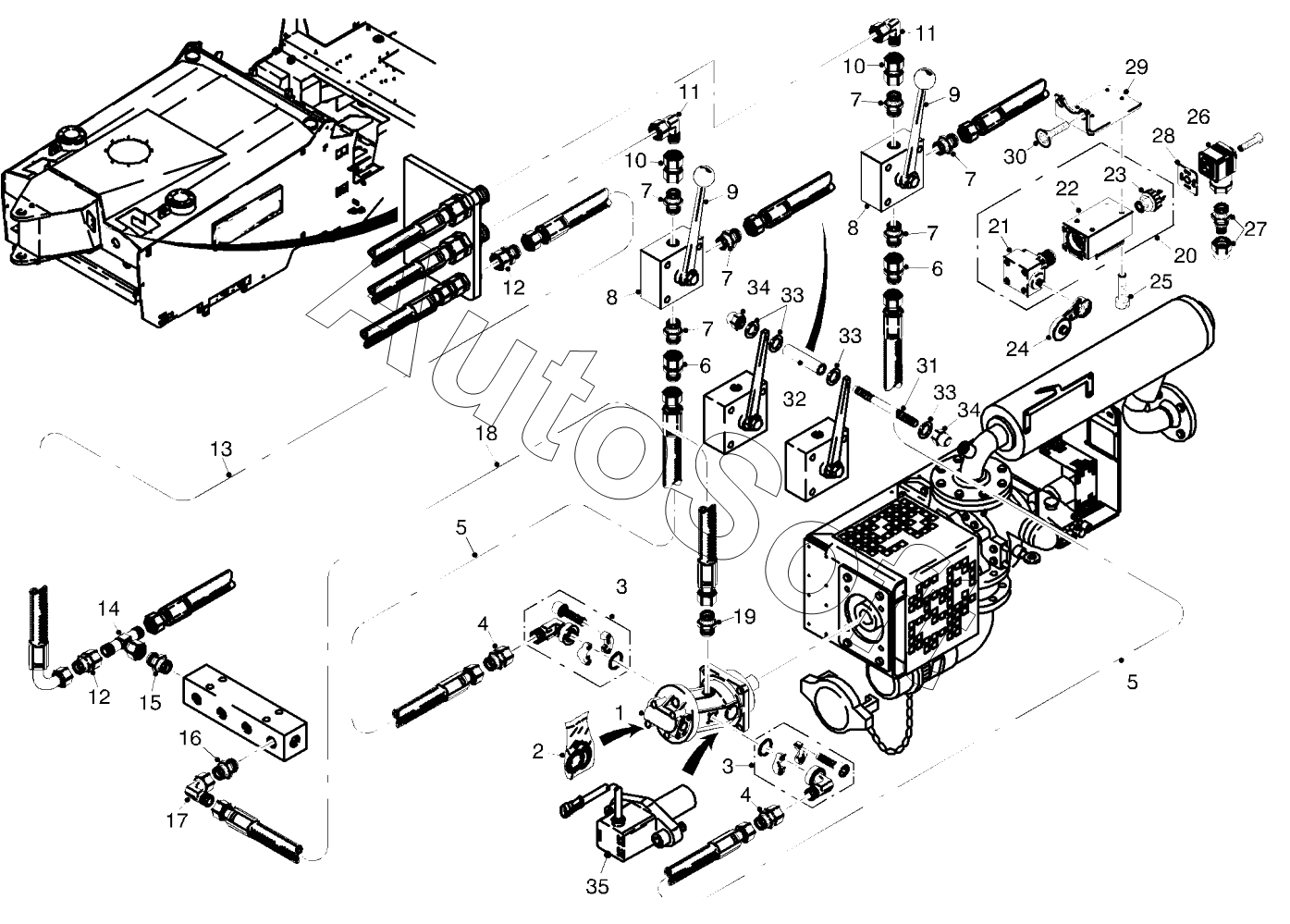

Каталог запасных частей к технике: WIRTGEN 2200CR (2017). DRIVE UNIT-FOAM BITUMEN PUMP
28
20
21
22
23
24
25
26
27
19
29
30
31
32
33
33
33
34
34
35
11
11
3
3
4
4
5
5
6
6
7
7
7
7
7
7
8
8
9
9
10
10
1
12
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***5 | HYDRAULIC MOTOR | |
| 3 | 1***3 | ANGLE FLANGE SCREWING | |
| 4 | 4***8 | REDUCING COUPLING | |
| 5 | 9***3 | HYDRAULIC HOSE | |
| 6 | 4***7 | REDUCING COUPLING | |
| 7 | 2***4 | MALE STUD COUPLING | |
| 8 | 4***3 | BALL VALVE | |
| 9 | 7***9 | LEVER | |
| 10 | 5***0 | STRAIGHT COUPLING | |
| 11 | 3***7 | ADJUSTABLE MALE STUD ELBOW | |
| 12 | 3***7 | REDUCING COUPLING | |
| 13 | 3***7 | HYDRAULIC HOSE | |
| 14 | 4***5 | ADJUSTABLE EQUAL TEE | |
| 15 | 2***6 | MALE STUD COUPLING | |
| 16 | 1***6 | MALE STUD COUPLING | |
| 17 | 3***8 | ADJUSTABLE MALE STUD ELBOW | |
| 18 | 1***3 | HYDRAULIC HOSE | |
| 19 | 1***4 | MALE STUD COUPLING | |
| 20 | 1***1 | LIMIT SWITCH | |
| 21 | 1***8 | SWITCH CONNECTOR | |
| 22 | 1***7 | POSITION SWITCH | |
| 23 | 1***7 | PLUG | |
| 24 | 1***0 | ROLLER LEVER | |
| 25 | 5***8 | SCREW | |
| 26 | 1***7 | FEMALE PLUG | |
| 27 | 6***2 | CABLE JOINT | |
| 28 | 2***1 | SEAL | |
| 29 | 7***0 | HOLDER | |
| 30 | 6***2 | SCREW | |
| 31 | 7***8 | THREADED ROD | |
| 32 | 6***4 | PIPE | |
| 33 | 5***6 | WASHER | |
| 34 | 6***8 | CAP NUT | |
| 35 | 1***3 | HALL SENSOR |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
