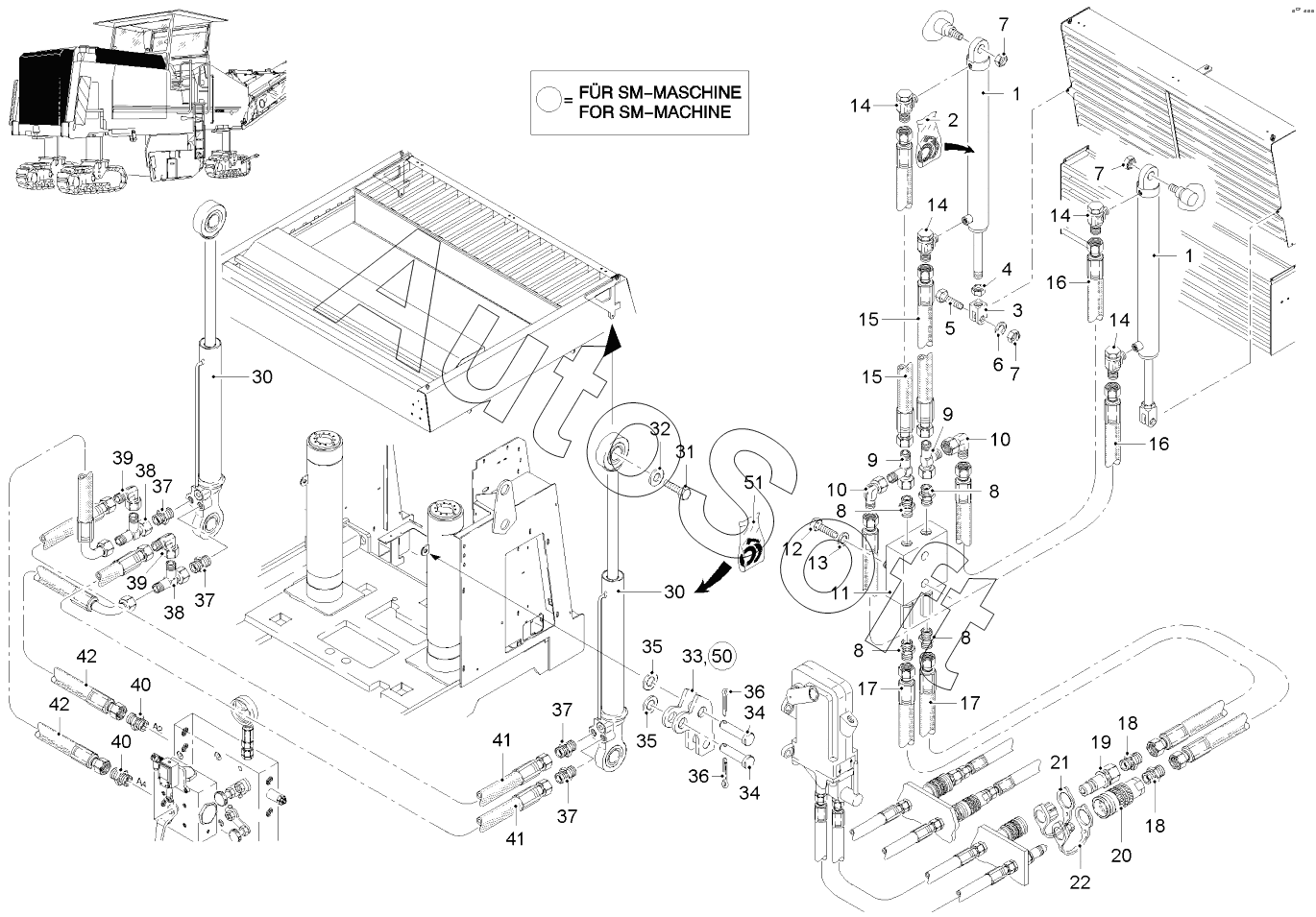

Каталог запасных частей к технике: WIRTGEN 2200SM (2017). ENGINE HOOD+COOLER COV.UP/DOWN
36
36
21
22
30
30
31
32
33
34
34
35
35
20
37
37
37
37
38
38
39
39
40
40
41
41
42
42
50
51
11
2
3
5
6
7
7
7
8
8
8
8
9
9
10
10
1
1
12
13
14
14
14
14
15
15
16
16
17
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***7 | HYDRAULIC CYLINDER | |
| 2 | 2***8 | SET OF SEALS | |
| 3 | 1***6 | FORK HEAD | |
| 5 | 4***4 | SCREW | |
| 6 | 5***5 | WASHER | |
| 7 | 5***2 | HEXAGON NUT | |
| 8 | 3***3 | MALE STUD COUPLING | |
| 9 | 2***7 | ADJ.MALE STUD TEE-STUD BARREL | |
| 10 | 2***8 | ADJUSTABLE MALE STUD ELBOW | |
| 11 | 7***2 | OVER-CENTER VALVE | |
| 12 | 5***0 | SCREW | |
| 13 | 5***0 | WASHER | |
| 14 | 8***2 | BANJO COUPLING,ONE-PIECE BOLT | |
| 15 | 1***6 | HYDRAULIC HOSE | |
| 16 | 9***0 | HYDRAULIC HOSE | |
| 17 | 1***5 | HYDRAULIC HOSE | |
| 18 | 5***0 | MALE STUD COUPLING | |
| 19 | 2***7 | COUPLING PLUG | |
| 20 | 2***8 | COUPLING SLEEVE | |
| 21 | 2***9 | DUST CAP | |
| 22 | 2***0 | PROTECTING PLUG | |
| 30 | 2***7 | HYDRAULIC CYLINDER | |
| 31 | 4***1 | SCREW | |
| 32 | 4***8 | WASHER | |
| 33 | 1***6 | HOLDER | |
| 34 | 1***0 | BOLT | |
| 35 | 4***2 | WASHER | |
| 36 | 5***9 | SPLIT PIN | |
| 37 | 4***1 | MALE STUD COUPLING | |
| 38 | 2***7 | ADJ.MALE STUD TEE-STUD BARREL | |
| 39 | 2***8 | ADJUSTABLE MALE STUD ELBOW | |
| 40 | 5***0 | MALE STUD COUPLING | |
| 41 | 1***7 | HYDRAULIC HOSE | |
| 42 | 1***9 | HYDRAULIC HOSE | |
| 50 | 1***2 | HOLDER | |
| 51 | 2***8 | SET OF SEALS |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
