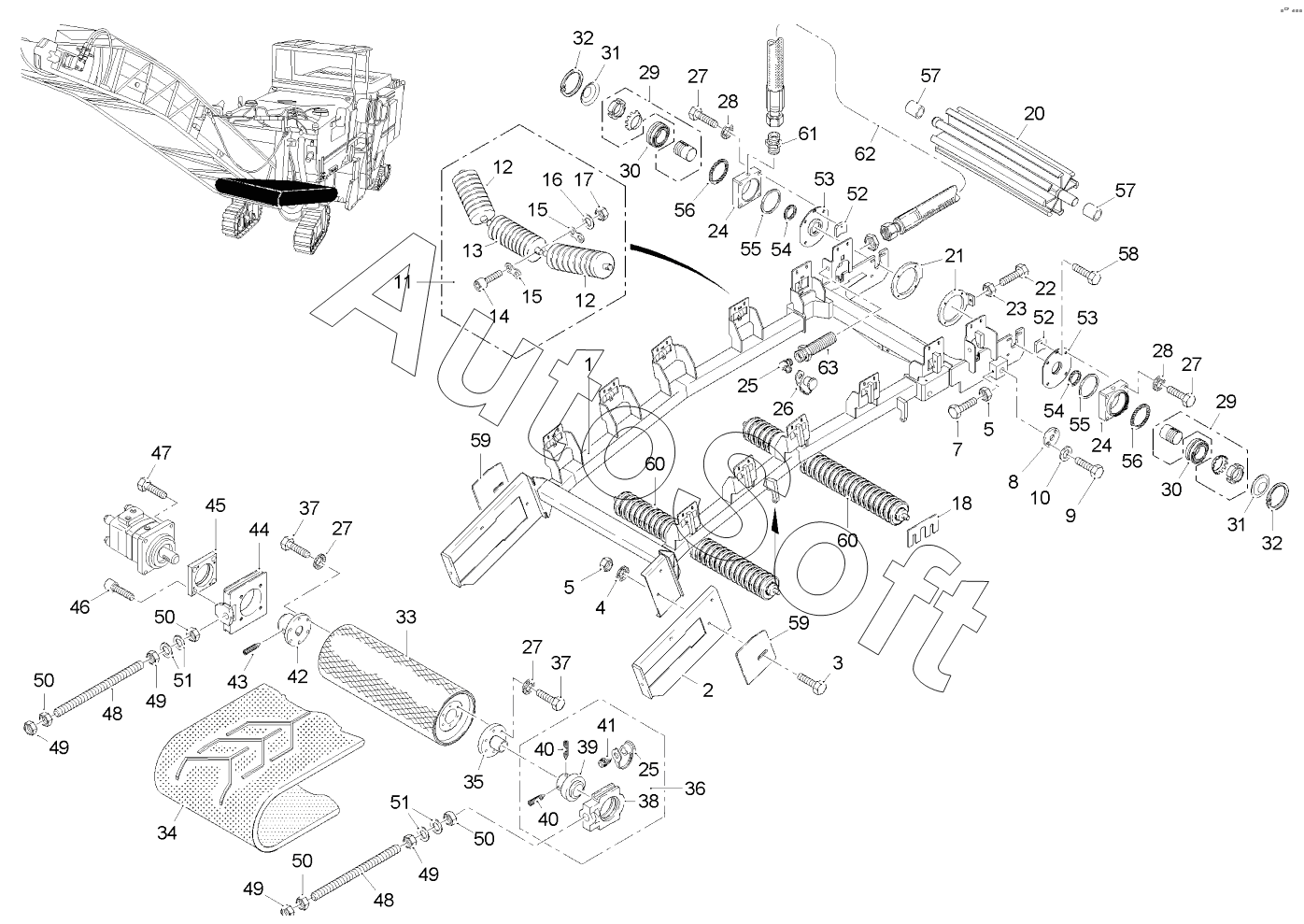

Каталог запасных частей к технике: WIRTGEN 2200SM (2017). PRIMARY CONVEYOR
50
50
50
50
36
37
37
38
39
40
40
41
42
43
44
45
46
47
48
48
49
49
49
49
35
51
51
52
52
53
53
54
54
55
55
56
56
57
57
58
59
59
60
60
61
62
63
21
2
3
4
5
5
7
11
12
12
13
14
15
15
16
17
18
20
1
22
23
24
24
25
25
26
27
27
27
27
28
28
29
29
30
30
31
31
32
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | FRAME | |
| 2 | 1***4 | SIDE PLATE | |
| 3 | 4***1 | SCREW | |
| 4 | 5***9 | WASHER | |
| 5 | 5***4 | HEXAGON NUT | |
| 7 | 4***3 | SCREW | |
| 11 | 1***4 | SUPPORTING ROLLER CONVEYOR | |
| 12 | 1***6 | CARRYING ROLLER | |
| 13 | 1***5 | CARRYING ROLLER | |
| 14 | 1***0 | SCREW | |
| 15 | 1***4 | CHAIN FLAP | |
| 16 | 5***4 | WASHER | |
| 17 | 5***9 | HEXAGON NUT | |
| 18 | 1***9 | SPACER BLOCK | |
| 20 | 1***5 | RETURN PULLEY B1100 | |
| 21 | 1***1 | FLANGE | |
| 22 | 7***9 | SCREW | |
| 23 | 5***2 | HEXAGONAL NUT | |
| 24 | 1***3 | HOUSING | |
| 25 | 8***8 | GREASING NIPPLE | |
| 26 | 1***1 | CAP | |
| 27 | 4***2 | SCREW | |
| 28 | 5***7 | WASHER | |
| 29 | 1***5 | TENSIONER BUSH, COMPL. | |
| 30 | 1***7 | SPHERICAL ROLLER BEARING | |
| 31 | 1***8 | COVER | |
| 32 | 4***2 | LOCKING RING | |
| 33 | 1***1 | DRIVE PULLEY B1100 | |
| 34 | 1***7 | CONVEYOR BELT B1100 | |
| 35 | 1***0 | BOLT-ON PIN | |
| 36 | 1***5 | TENSIONER BEARING | |
| 37 | 4***3 | SCREW | |
| 38 | 1***3 | BEARING HOUSING | |
| 39 | 1***2 | BEARING INSERT | |
| 40 | 1***8 | THREADED PIN | |
| 41 | 8***8 | GREASING NIPPLE | |
| 42 | 4***4 | DRIVE FLANGE | |
| 43 | 2***0 | THREADED PIN | |
| 44 | 9***6 | GUIDE PLATE | |
| 45 | 9***1 | ADAPTER | |
| 46 | 4***6 | SCREW | |
| 47 | 1***7 | SCREW | |
| 48 | 5***6 | THREADED ROD | |
| 49 | 4***6 | HEXAGON NUT | |
| 50 | 4***7 | HEXAGON NUT | |
| 51 | 4***2 | WASHER | |
| 52 | 1***5 | BURNT PART | |
| 53 | 2***2 | INTERMEDIATE RING | |
| 54 | 1***2 | SEAL | |
| 55 | 1***7 | SPACER RING | |
| 56 | 2***0 | O-RING SEAL | |
| 57 | 1***3 | INNER RING | |
| 58 | 4***8 | SCREW | |
| 59 | 1***2 | COVER | |
| 60 | 1***2 | BELT ROLLER | |
| 61 | 4***1 | MALE STUD COUPLING | |
| 62 | 9***2 | HYDRAULIC HOSE | |
| 63 | 4***0 | BULKHEAD COUPLING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
