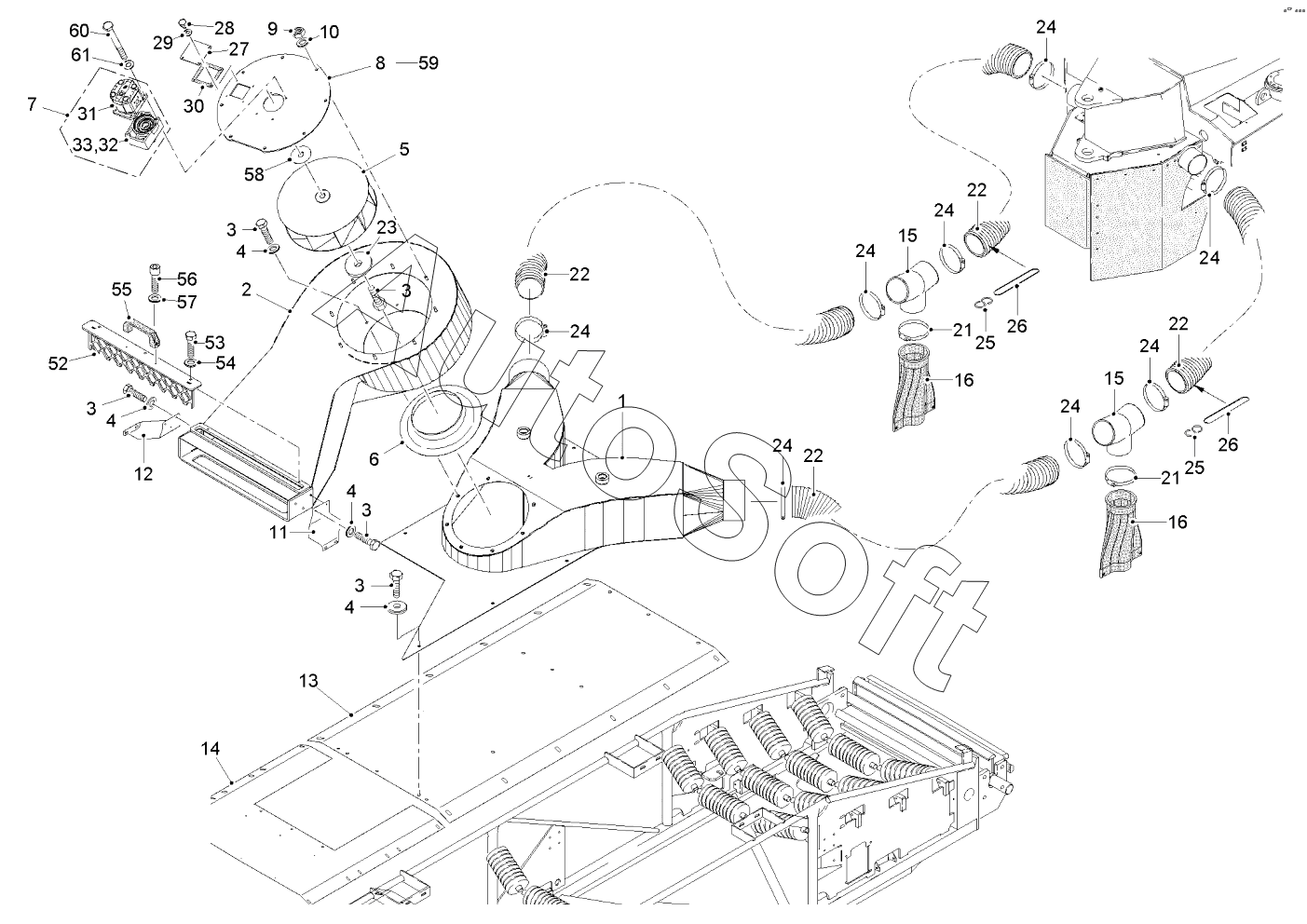

Каталог запасных частей к технике: WIRTGEN 2200SM (2017). VCS DISCHARGE CONVEYOR
30
22
22
22
22
23
24
24
24
24
24
24
24
24
25
25
26
26
27
28
29
21
21
31
32
33
58
59
60
61
1
16
16
15
15
14
13
12
11
10
9
8
7
6
5
4
4
4
4
3
3
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***7 | SUCTION PORT | |
| 2 | 1***5 | HOUSING | |
| 3 | 4***9 | SCREW | |
| 4 | 5***7 | WASHER | |
| 5 | 1***7 | VENTILATOR WHEEL | |
| 6 | 1***8 | NOZZLE | |
| 7 | 2***9 | HYDRAULIC MOTOR | |
| 8 | 2***6 | HOLDER | |
| 9 | 1***7 | HEXAGON NUT | |
| 10 | 5***6 | WASHER | |
| 11 | 2***7 | ADAPTER | |
| 12 | 2***6 | ADAPTER | |
| 13 | 2***6 | COVER, TOP | |
| 14 | 2***0 | COVER | |
| 15 | 1***3 | T-PIECE | |
| 16 | 2***3 | TUBE VALVE | |
| 21 | 3***9 | HOSE CLAMP | |
| 22 | 2***7 | AIR HOSE | |
| 23 | 2***5 | WASHER | |
| 24 | 1***0 | WORM DRIVE HOSE CLIP | |
| 25 | 7***4 | HOOK | |
| 26 | 7***3 | RUBBER ENDLESS | |
| 27 | 2***1 | PLATE | |
| 28 | 5***9 | SCREW | |
| 29 | 5***0 | WASHER | |
| 30 | 2***5 | SEALING | |
| 31 | 2***0 | HYDRAULIC MOTOR | |
| 32 | 2***8 | FRONT BEARING | |
| 33 | 2***9 | SLEEVE | |
| 58 | 2***4 | WASHER | |
| 59 | 2***4 | HOLDER | |
| 60 | 4***4 | SCREW | |
| 61 | 5***6 | WASHER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
