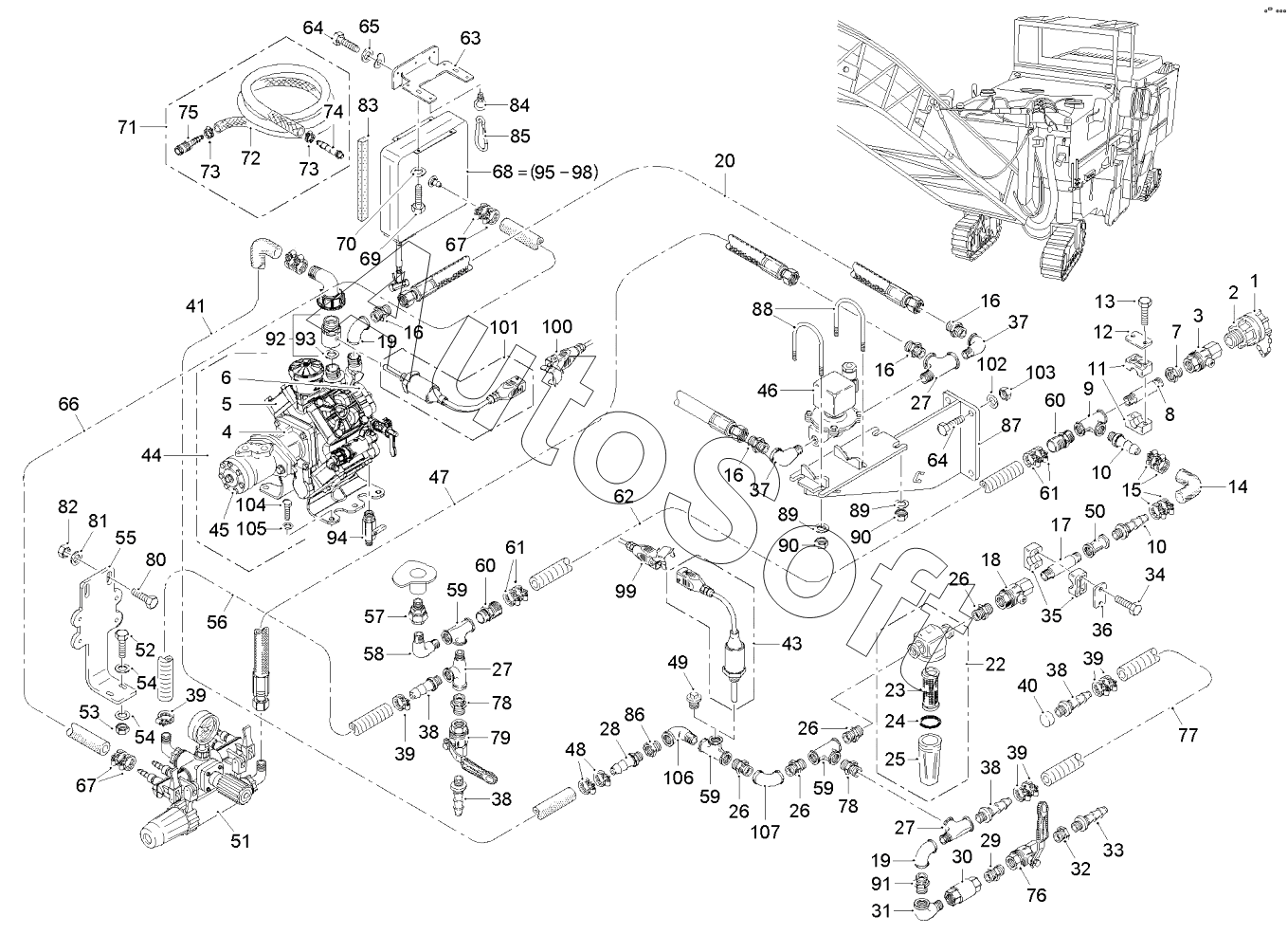

Каталог запасных частей к технике: WIRTGEN 2200SM (2017). PUMP CONNECTORS
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
16
16
16
17
18
19
19
20
22
23
24
25
26
26
26
26
27
27
27
28
29
30
31
32
33
34
35
36
37
37
38
38
38
38
39
39
39
39
40
41
44
45
46
47
48
49
50
51
52
53
54
54
55
56
57
58
59
59
59
60
60
61
61
62
63
64
64
65
66
67
67
68
69
70
71
72
73
73
74
75
76
77
78
78
79
80
81
82
83
84
85
86
87
88
89
89
90
90
91
92
93
94
95
98
100
101
102
103
104
105
106
107
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | COUPLING | |
| 2 | 3***7 | COUPLING | |
| 3 | 3***8 | BALL-CLOSURE COCK | |
| 4 | 2***6 | COUPLING ELEMENTS | |
| 5 | 2***4 | MEMBRANE | |
| 6 | 2***9 | VALVE | |
| 7 | 3***2 | REDUCING BUSH | |
| 8 | 1***9 | TWIN PIPE NIPPLE | |
| 9 | 7***9 | T-PIECE | |
| 10 | 1***8 | THREADED SOCKET | |
| 11 | 1***8 | PIPE CLIP | |
| 12 | 6***5 | COVER PLATE | |
| 13 | 1***0 | SCREW | |
| 14 | 1***0 | RUBBER BEND | |
| 15 | 3***5 | HOSE CLAMP | |
| 16 | 2***8 | MALE STUD COUPLING | |
| 17 | 1***1 | TWIN PIPE NIPPLE | |
| 18 | 4***1 | BALL-CLOSURE COCK | |
| 19 | 1***3 | ANGLE | |
| 20 | 2***2 | HYDRAULIC HOSE | |
| 22 | 2***8 | WATER FILTER | |
| 23 | 2***2 | WATER FILTER INSERT | |
| 24 | 1***9 | SEAL | |
| 25 | 2***5 | FILTER HOUSING | |
| 26 | 4***9 | TWIN NIPPLE | |
| 27 | 5***1 | T-PIECE | |
| 28 | 1***6 | HOSE NOZZLE | |
| 29 | 5***2 | TWIN NIPPLE | |
| 30 | 1***0 | NONRETURN VALVE | |
| 31 | 5***5 | ANGLE | |
| 32 | 5***6 | REDUCING BUSH | |
| 33 | 1***3 | CONNECTOR | |
| 34 | 1***0 | SCREW | |
| 35 | 1***8 | PIPE CLIP | |
| 36 | 6***5 | COVER PLATE | |
| 37 | 5***2 | ANGLE | |
| 38 | 1***4 | HOSE NOZZLE | |
| 39 | 1***2 | HOSE CLAMP | |
| 40 | 5***9 | CAP | |
| 41 | 1***0 | PVC HOSE | |
| 44 | 1***5 | WATER PUMP | |
| 45 | 1***5 | HYDRAULIC MOTOR | |
| 46 | 2***2 | SOLENOID VALVE | |
| 47 | 2***0 | WATER HOSE | |
| 48 | 4***0 | HOSE CLAMP | |
| 49 | 5***7 | PLUG | |
| 50 | 1***7 | PIPE FITTING | |
| 51 | 1***5 | PRESSURE CONTROL VALVE | |
| 52 | 4***0 | SCREW | |
| 53 | 5***0 | HEXAGON NUT | |
| 54 | 5***6 | WASHER | |
| 55 | 1***8 | HOLDER | |
| 56 | 1***9 | PVC HOSE | |
| 57 | 5***8 | SCREWED JOINT | |
| 58 | 7***4 | ANGLE | |
| 59 | 7***6 | T-PIECE | |
| 60 | 1***8 | THREADED SOCKET | |
| 61 | 3***5 | HOSE CLAMP | |
| 62 | 1***8 | PVC HOSE | |
| 63 | 1***4 | HOLDER | |
| 64 | 4***0 | SCREW | |
| 65 | 5***8 | WASHER | |
| 66 | 1***1 | RUBBER HOSE | |
| 67 | 1***4 | HOSE CLAMP | |
| 68 | 1***3 | REWINDER | |
| 69 | 4***8 | SCREW | |
| 70 | 5***7 | WASHER | |
| 71 | 1***6 | AIR HOSE | |
| 72 | 2***3 | PVC HOSE | |
| 73 | 3***6 | HOSE CLAMP | |
| 74 | 1***2 | CONNECTOR | |
| 75 | 1***9 | HOSE COUPLING | |
| 76 | 7***6 | BALL-CLOSURE COCK | |
| 77 | 1***9 | PVC HOSE | |
| 78 | 5***4 | TWIN NIPPLE | |
| 79 | 4***0 | BALL-CLOSURE COCK | |
| 80 | 4***4 | SCREW | |
| 81 | 3***4 | WASHER | |
| 82 | 5***2 | HEXAGON NUT | |
| 83 | 4***2 | SEALING RUBBER | |
| 84 | 4***8 | SCREW | |
| 85 | 1***5 | SPRING HOOK | |
| 86 | 2***9 | REDUCING BUSH | |
| 87 | 1***5 | HOLDER | |
| 88 | 1***5 | PIPE CLIP | |
| 89 | 5***4 | WASHER | |
| 90 | 5***8 | HEXAGON NUT | |
| 91 | 4***2 | HEX NIPPLE, REDUCING | |
| 92 | 2***8 | ADAPTER | |
| 93 | 2***4 | FLAT SEAL | |
| 94 | 1***2 | BALL-CLOSURE COCK | |
| 95 | 1***6 | REWINDER | |
| 96 | 1***1 | RUBBER HOSE | |
| 97 | 1***8 | HIGH-PRESSURE GUN | |
| 98 | 1***9 | HOSE CONNECTION | |
| 100 | 2***6 | PLUG SOCKET | |
| 101 | 1***3 | LEVEL MONITORING | |
| 102 | 5***4 | WASHER | |
| 103 | 5***8 | HEXAGON NUT | |
| 104 | 4***8 | SCREW | |
| 105 | 5***4 | WASHER | |
| 106 | 7***7 | ANGLE | |
| 107 | 7***6 | ANGLE |
