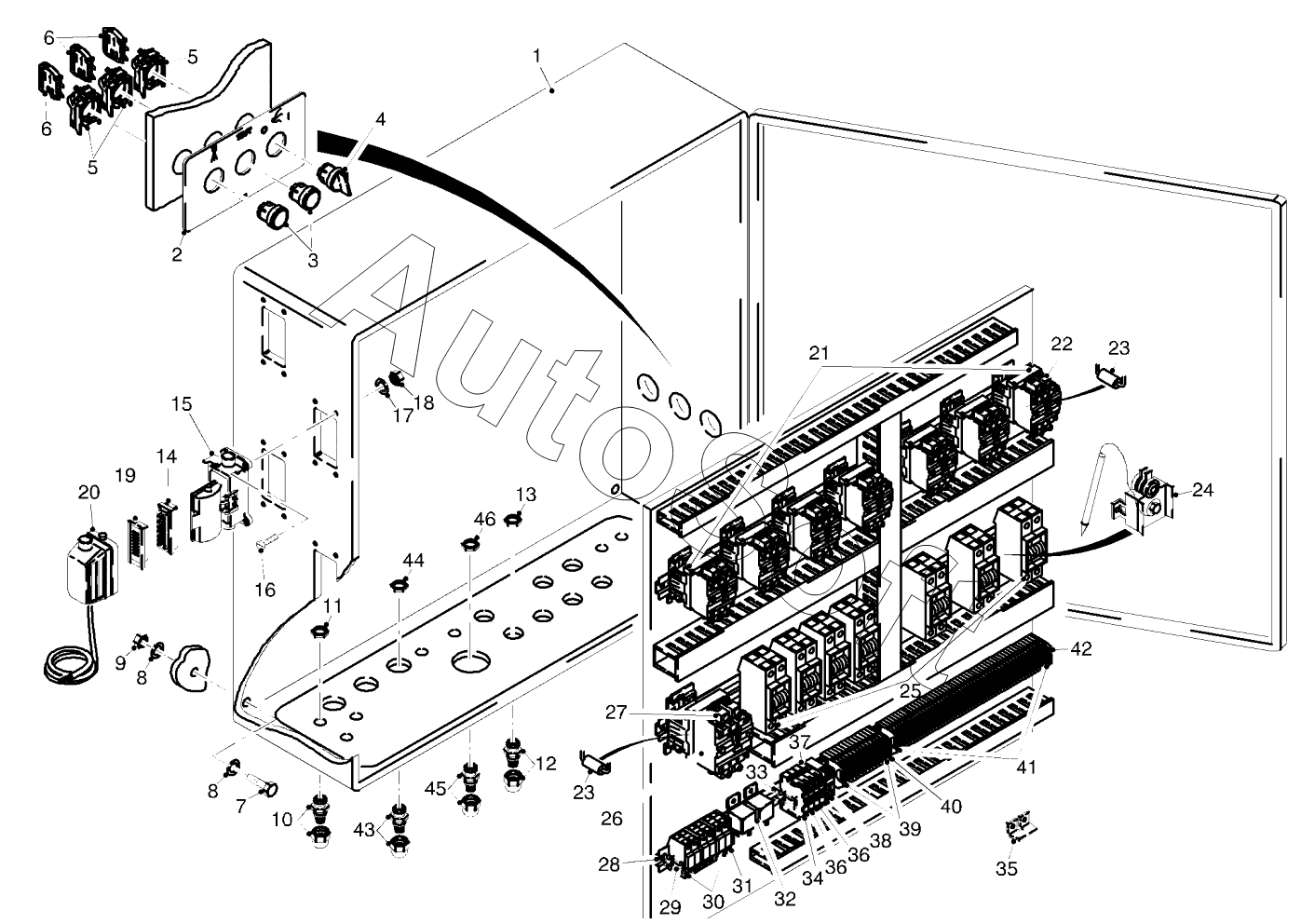

Каталог запасных частей к технике: WIRTGEN 2200SM (2017). ELECTRICAL CABINET HEATER UNIT
36
36
25
26
27
28
29
30
31
32
33
34
35
24
37
38
39
40
41
42
43
44
45
46
13
2
3
4
5
5
6
6
7
8
8
9
10
11
12
1
14
15
16
17
18
19
20
21
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | ELECTRICAL CABINET | |
| 2 | 8***1 | INSTRUMENT BOARD | |
| 3 | 1***4 | FRONT ELEMENT | |
| 4 | 1***4 | FRONT ELEMENT | |
| 5 | 1***8 | FLANGE | |
| 6 | 1***6 | AUXILIARY SWITCH | |
| 7 | 4***9 | SCREW | |
| 8 | 5***6 | WASHER | |
| 9 | 5***0 | HEXAGON NUT | |
| 10 | 1***4 | CABLE JOINT | |
| 11 | 1***6 | COUNTER NUT | |
| 12 | 1***6 | CABLE JOINT | |
| 13 | 1***8 | COUNTER NUT | |
| 14 | 2***5 | SOCKET INSERT | |
| 15 | 2***1 | HOUSING BASE PART (CCC) | |
| 16 | 8***9 | SCREW | |
| 17 | 3***2 | WASHER | |
| 18 | 9***9 | HEXAGON NUT | |
| 19 | 2***1 | PLUG INSERT (CCC) | |
| 20 | 2***5 | HOUSING TOP PART | |
| 21 | 8***4 | CONTACTOR RELAY 24V | |
| 22 | 9***5 | CONNECTOR BRIDGE | |
| 23 | 1***1 | DIODE | |
| 24 | 8***0 | TEMPERATURE SWITCH | |
| 25 | 8***3 | FUSE AUTOMAT (CCC) | |
| 26 | 8***7 | CONTACTOR RELAY | |
| 27 | 1***9 | CONNECTOR BRIDGE | |
| 28 | 1***1 | SUPPORT RAIL | |
| 29 | 2***4 | END STOP BRACKET | |
| 30 | 2***1 | SERIES TERMINAL SHOE | |
| 31 | 2***2 | END PLATE | |
| 32 | 4***2 | RELAY | |
| 33 | 2***4 | END STOP BRACKET | |
| 34 | 2***9 | SERIES TERMINAL | |
| 35 | 2***2 | JUMPER STRIP | |
| 36 | 2***2 | TERMINAL BLOCK | |
| 37 | 1***9 | TERMINAL | |
| 38 | 1***3 | OPTOCOUPLER | |
| 39 | 7***1 | SERIES TERMINAL | |
| 40 | 2***9 | END PLATE | |
| 41 | 1***2 | SERIES TERMINAL | |
| 42 | 1***8 | END PLATE | |
| 43 | 1***7 | CABLE JOINT | |
| 44 | 1***9 | COUNTER NUT | |
| 45 | 1***9 | CABLE JOINT | |
| 46 | 1***1 | COUNTER NUT |
