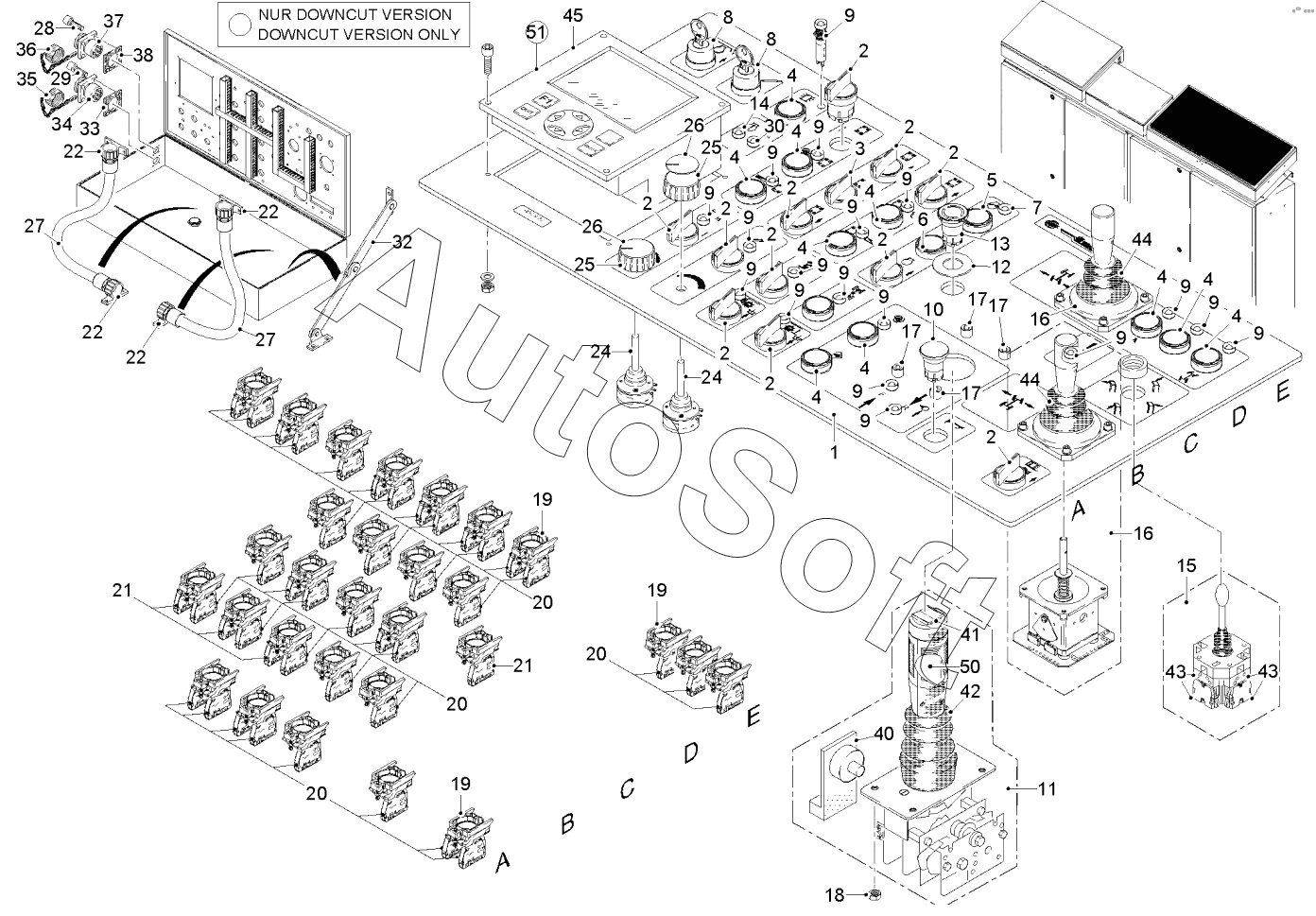

Каталог запасных частей к технике: WIRTGEN 2200SM (2017). CONTROL PANEL, RH
36
25
25
26
26
27
27
28
29
30
32
33
34
35
24
24
37
38
40
41
42
43
43
44
44
45
50
51
12
2
2
2
2
2
2
2
2
2
2
2
3
4
4
4
4
4
4
4
4
4
4
5
6
7
8
8
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
10
11
1
13
14
15
16
16
17
17
17
17
18
19
19
19
20
20
20
20
21
21
22
22
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | INSTRUMENT BOARD | |
| 2 | 1***7 | FRONT ELEMENT | |
| 3 | 1***5 | FRONT ELEMENT | |
| 4 | 1***1 | FRONT ELEMENT | |
| 5 | 1***2 | FRONT ELEMENT | |
| 6 | 1***3 | FRONT ELEMENT | |
| 7 | 1***4 | LED-INDICATOR | |
| 8 | 1***7 | FRONT ELEMENT | |
| 9 | 1***6 | LED-INDICATOR | |
| 10 | 1***0 | FRONT ELEMENT | |
| 11 | 1***4 | CONTROL STICK | |
| 12 | 1***6 | EMERGENCY STOP SIGN | |
| 13 | 1***9 | EMERGENCY STOP SWITCH | |
| 14 | 1***1 | LED-INDICATOR | |
| 15 | 5***0 | JOYSTICK | |
| 16 | 1***3 | CONTROL STICK | |
| 17 | 2***6 | SCREW | |
| 18 | 2***9 | HEXAGONAL NUT | |
| 19 | 1***8 | FLANGE | |
| 20 | 1***6 | AUXILIARY SWITCH | |
| 21 | 1***7 | AUXILIARY SWITCH | |
| 22 | 1***6 | HOSE FASTENER | |
| 24 | 1***4 | POTENTIOMETER | |
| 25 | 1***2 | CONTROL KNOB | |
| 26 | 9***9 | COVER | |
| 27 | 1***4 | PLASTIC PROTECTIVE HOSE | |
| 28 | 1***7 | SCREW | |
| 29 | 1***2 | SCREW | |
| 30 | 1***3 | LED-INDICATOR | |
| 32 | 1***8 | HOLDER | |
| 33 | 1***1 | SEAL | |
| 34 | 7***4 | PLUG | |
| 35 | 7***6 | DUST CAP | |
| 36 | 2***5 | DUST CAP | |
| 37 | 7***5 | PLUG | |
| 38 | 2***6 | SEAL | |
| 40 | 1***8 | POTENTIOMETER | |
| 41 | 1***8 | RUBBER CAP | |
| 42 | 6***4 | BELLOWS | |
| 43 | 1***0 | AUXILIARY SWITCH | |
| 44 | 1***2 | BELLOWS | |
| 45 | 2***6 | CGC DISPLAY | |
| 50 | 2***0 | GEAR-SHIFT ROD | |
| 51 | 2***6 | CGC DISPLAY |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
