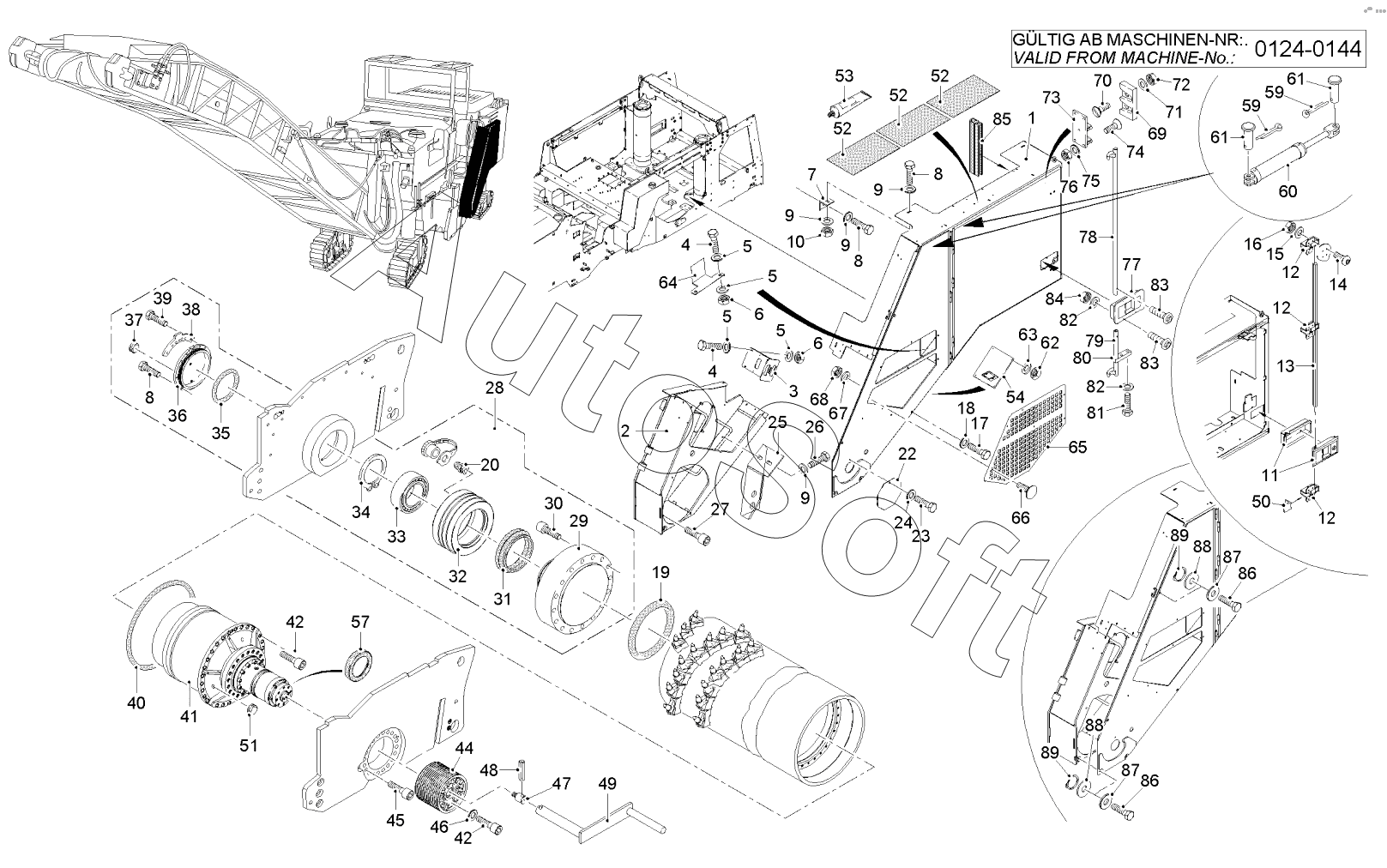

Каталог запасных частей к технике: WIRTGEN 2200SM (2017). DRUM BEARING
57
67
66
65
64
63
62
61
61
60
59
59
68
54
53
52
52
52
51
49
48
47
46
77
85
84
83
83
82
82
81
80
79
78
45
76
75
74
73
72
71
70
69
10
25
24
23
22
20
19
18
17
26
9
9
9
9
8
8
7
6
6
5
5
5
5
4
4
3
2
35
44
42
42
41
40
39
38
37
36
1
34
33
32
31
30
29
28
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***5 | BELT-DRIVE CASE UPPER PART | |
| 2 | 1***9 | BELT-DRIVE CASE BASE PART | |
| 3 | 1***2 | FUSE | |
| 4 | 4***1 | SCREW | |
| 5 | 5***8 | WASHER | |
| 6 | 5***9 | HEXAGON NUT | |
| 7 | 3***3 | ANGLE | |
| 8 | 4***3 | SCREW | |
| 9 | 3***4 | WASHER | |
| 10 | 5***3 | HEXAGON NUT | |
| 17 | 4***8 | SCREW | |
| 18 | 5***4 | WASHER | |
| 19 | 1***7 | O-RING SEAL | |
| 20 | 1***5 | GREASING NIPPLE | |
| 22 | 5***3 | COVER | |
| 23 | 4***9 | SCREW | |
| 24 | 5***6 | WASHER | |
| 25 | 1***1 | HOLDER | |
| 26 | 4***2 | SCREW | |
| 27 | 3***4 | SCREW | |
| 28 | 1***1 | MOVABLE BEARING | |
| 29 | 1***8 | BEARING SHAFT | |
| 30 | 3***5 | SCREW | |
| 31 | 2***5 | AXIAL FACE SEAL | |
| 32 | 1***4 | BEARING HOUSING | |
| 33 | 2***0 | SPHERICAL ROLLER BEARING | |
| 34 | 2***2 | CIRCLIP | |
| 35 | 2***2 | O-RING SEAL | |
| 36 | 1***4 | LID | |
| 37 | 1***9 | SCREWED SEALING PLUG | |
| 38 | 2***5 | RETAINING SHEET | |
| 39 | 4***6 | SCREW | |
| 40 | 4***6 | O-RING SEAL | |
| 41 | 1***8 | GEARBOX | |
| 42 | 4***0 | SCREW | |
| 44 | 1***7 | V-BELT PULLEY | |
| 45 | 1***1 | SCREW | |
| 46 | 5***1 | STRAIN WASHER | |
| 47 | 8***4 | ADAPTER | |
| 48 | 8***8 | CLAMPING SLEEVE | |
| 49 | 7***1 | CRANK | |
| 51 | 1***7 | BUNG | |
| 52 | 1***5 | ANTISLIP FLOOR COVERING | |
| 53 | 5***3 | ADHESIVE | |
| 54 | 1***2 | LID | |
| 57 | 4***1 | SHAFT SEAL | |
| 59 | 9***3 | SPLIT PIN | |
| 60 | 1***8 | GAS SPRING | |
| 61 | 6***1 | BOLT | |
| 62 | 5***8 | HEXAGON NUT | |
| 63 | 5***4 | WASHER | |
| 64 | 1***3 | COVER | |
| 65 | 1***4 | PERFORATED SHEET | |
| 66 | 1***5 | SCREW | |
| 67 | 5***6 | WASHER | |
| 68 | 1***7 | HEXAGON NUT | |
| 69 | 1***4 | HOUSING | |
| 70 | 2***6 | SCREW | |
| 71 | 5***1 | WASHER | |
| 72 | 3***3 | HEXAGON NUT | |
| 73 | 1***5 | VIBRATION DAMPER | |
| 74 | 2***6 | SCREW | |
| 75 | 5***1 | WASHER | |
| 76 | 3***3 | HEXAGON NUT | |
| 77 | 2***4 | FASTENER | |
| 78 | 1***0 | HOOK | |
| 79 | 1***5 | HOOK | |
| 80 | 1***8 | BURNT PART | |
| 81 | 4***9 | SCREW | |
| 82 | 1***6 | SCHNORR TOOTH LOCK WASHER | |
| 83 | 1***1 | SCREW | |
| 84 | 2***1 | HEXAGON NUT | |
| 85 | 3***0 | SEALING PROFILE |
