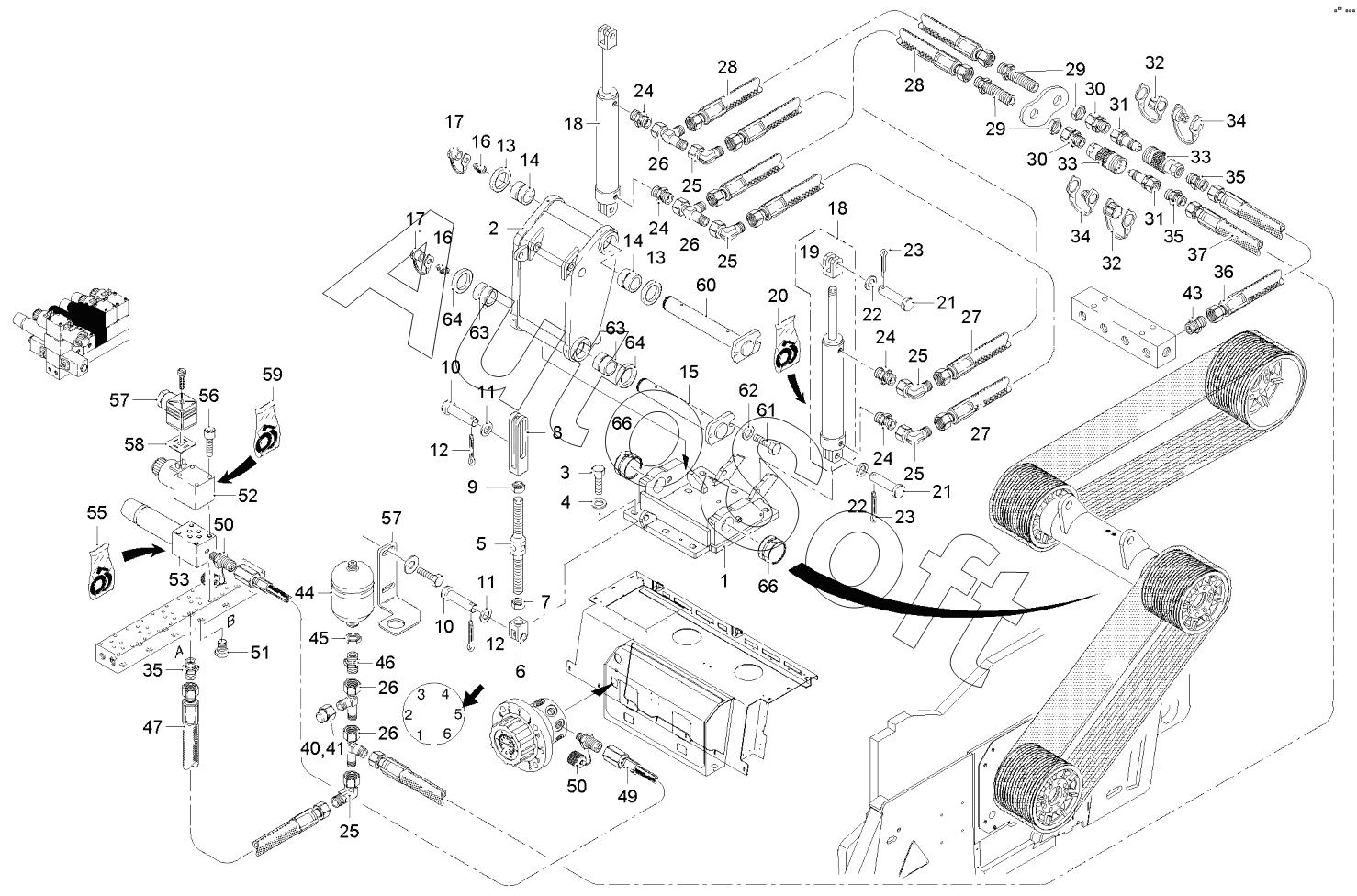

Каталог запасных частей к технике: WIRTGEN 2200SM (2017). BELT TENSIONER UNIT SM FB3800
50
50
32
32
33
33
34
34
35
35
35
36
37
40
41
43
44
45
46
47
49
31
31
51
52
53
55
56
57
57
58
59
60
61
62
63
63
64
64
16
16
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
13
14
14
15
1
17
17
18
18
19
20
21
21
22
22
23
23
24
24
24
24
25
25
25
25
25
26
26
26
26
27
27
28
28
29
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | BEARING BLOCK | |
| 2 | 1***4 | ROCKER | |
| 3 | 4***3 | SCREW | |
| 4 | 2***5 | WASHER | |
| 5 | 1***2 | SPINDLE | |
| 6 | 7***8 | FORK HEAD | |
| 7 | 4***3 | HEXAGONAL NUT | |
| 8 | 1***8 | FORK HEAD | |
| 9 | 4***4 | HEXAGONAL NUT | |
| 10 | 1***2 | BOLT | |
| 11 | 4***1 | WASHER | |
| 12 | 9***5 | SPLIT PIN | |
| 13 | 3***5 | STOP WASHER | |
| 14 | 1***3 | BUSHING | |
| 15 | 1***8 | BOLT | |
| 16 | 1***5 | GREASING NIPPLE | |
| 17 | 1***1 | CAP | |
| 18 | 5***1 | HYDRAULIC CYLINDER | |
| 19 | 1***1 | FORK HEAD | |
| 20 | 3***0 | SET OF SEALS | |
| 21 | 3***5 | BOLT | |
| 22 | 5***8 | WASHER | |
| 23 | 5***9 | SPLIT PIN | |
| 24 | 1***4 | MALE STUD COUPLING | |
| 25 | 3***8 | ADJUSTABLE MALE STUD ELBOW | |
| 26 | 3***9 | ADJ.MALE STUD TEE-STUD BARREL | |
| 27 | 1***5 | HYDRAULIC HOSE | |
| 28 | 1***8 | HYDRAULIC HOSE | |
| 29 | 3***8 | BULKHEAD COUPLING | |
| 30 | 9***0 | STUD STANDPIPE ADAPTOR | |
| 31 | 7***8 | COUPLING PLUG | |
| 32 | 7***1 | DUST CAP | |
| 33 | 7***9 | COUPLING SOCKET | |
| 34 | 7***0 | DUST CAP | |
| 35 | 1***6 | MALE STUD COUPLING | |
| 36 | 5***2 | HYDRAULIC HOSE | |
| 37 | 1***3 | HYDRAULIC HOSE | |
| 40 | 3***6 | CAP NUT | |
| 41 | 5***1 | DUMMY PLUG | |
| 43 | 3***4 | MALE STUD COUPLING | |
| 44 | 3***6 | DIAPHRAGM ACCUMULATOR | |
| 45 | 6***3 | HEXAGONAL NUT | |
| 46 | 1***9 | MALE STUD COUPLING | |
| 47 | 9***4 | HYDRAULIC HOSE | |
| 49 | 6***6 | MEASURING HOSE | |
| 50 | 4***3 | SCREWED JOINT | |
| 51 | 9***2 | SCREWED SEALING PLUG | |
| 52 | 1***8 | PRESSURE REDUCTION VALVE | |
| 53 | 1***5 | PRESSURE REDUCTION VALVE | |
| 55 | 1***7 | SET OF SEALS | |
| 56 | 5***6 | SCREW | |
| 57 | 1***7 | FEMALE PLUG | |
| 58 | 2***1 | SEAL | |
| 59 | 1***7 | SET OF SEALS | |
| 60 | 1***7 | BOLT | |
| 61 | 1***9 | SCREW | |
| 62 | 3***6 | WASHER | |
| 63 | 1***6 | BUSHING | |
| 64 | 1***2 | STOP WASHER | |
| 65 | 2***1 | HOLDER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
