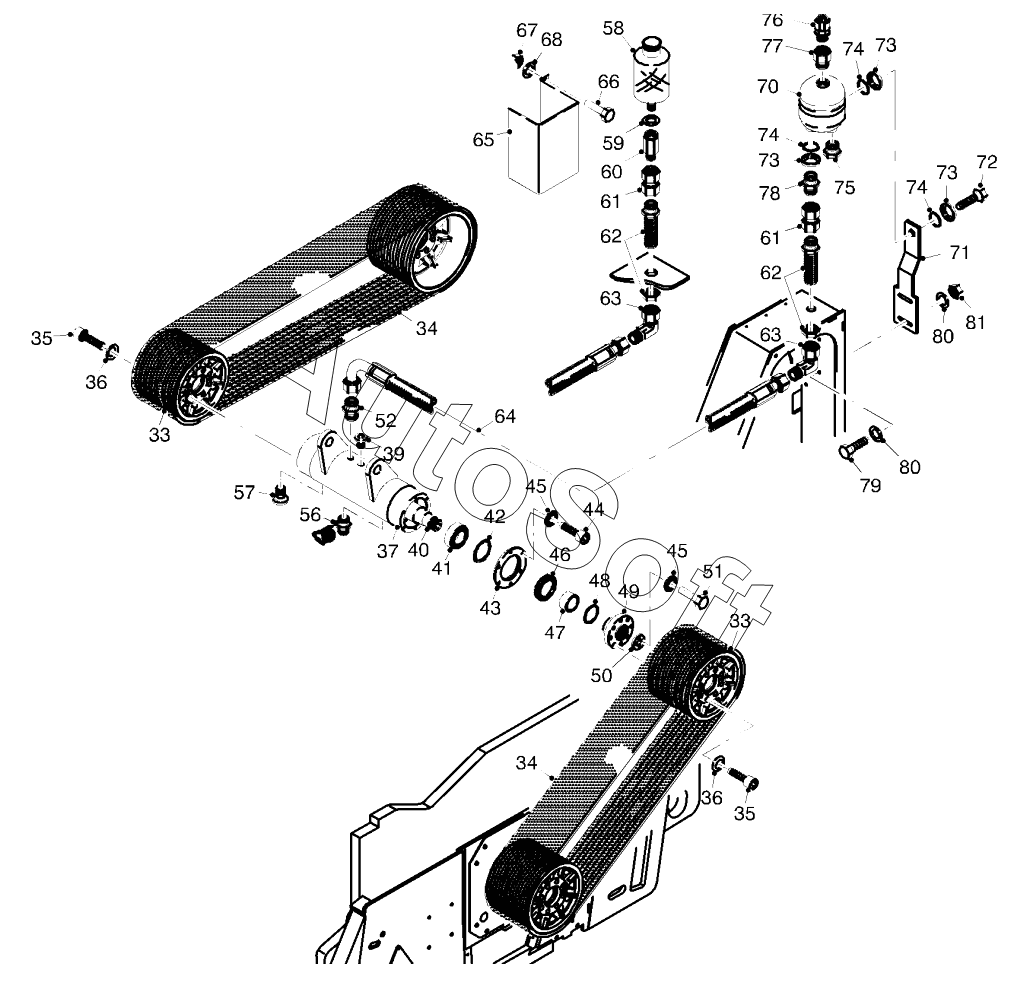

Каталог запасных частей к технике: WIRTGEN 2200SM (2017). DR.MILLING DRUM FCS 3500-4300
73
73
73
56
57
61
61
62
62
63
63
64
70
71
72
52
74
74
74
75
76
77
78
79
80
80
81
43
34
34
35
35
36
36
37
39
40
41
42
33
33
44
45
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 33 | 1***7 | V-BELT PULLEY | |
| 34 | 1***4 | POWER BELT UNIT | |
| 35 | 4***0 | SCREW | |
| 36 | 5***1 | STRAIN WASHER | |
| 37 | 1***3 | TENSIONER ARM | |
| 39 | 3***7 | LOCKING SCREW | |
| 40 | 1***1 | DRIVE SHAFT | |
| 41 | 1***6 | SPHERICAL ROLLER BEARING | |
| 42 | 5***7 | O-RING SEAL | |
| 43 | 1***2 | FLANGE | |
| 44 | 4***7 | SCREW | |
| 45 | 5***7 | WASHER | |
| 46 | 7***0 | SHAFT SEAL | |
| 47 | 1***8 | INNER RING | |
| 48 | 1***8 | O-RING SEAL | |
| 49 | 1***2 | FLANGE | |
| 50 | 1***7 | FLANGE | |
| 51 | 4***4 | SCREW | |
| 52 | 9***7 | MALE STUD COUPLING | |
| 56 | 1***3 | VALVE | |
| 57 | 1***9 | LOCKING SCREW | |
| 61 | 5***6 | STRAIGHT COUPLING | |
| 62 | 3***6 | BULKHEAD COUPLING | |
| 63 | 1***6 | ADJUSTABLE MALE STUD ELBOW | |
| 64 | 8***0 | HYDRAULIC HOSE | |
| 70 | 1***6 | AIR TANK | |
| 71 | 1***6 | HOLDER | |
| 72 | 7***7 | SCREW | |
| 73 | 1***3 | SEALING RING | |
| 74 | 1***8 | O-RING SEAL | |
| 75 | 1***2 | SCREWED SEALING PLUG | |
| 76 | 5***4 | BREATHER FILTER | |
| 77 | 1***6 | ADAPTER | |
| 78 | 2***4 | MALE STUD COUPLING | |
| 79 | 4***1 | SCREW | |
| 80 | 5***7 | WASHER | |
| 81 | 1***7 | HEXAGON NUT |
