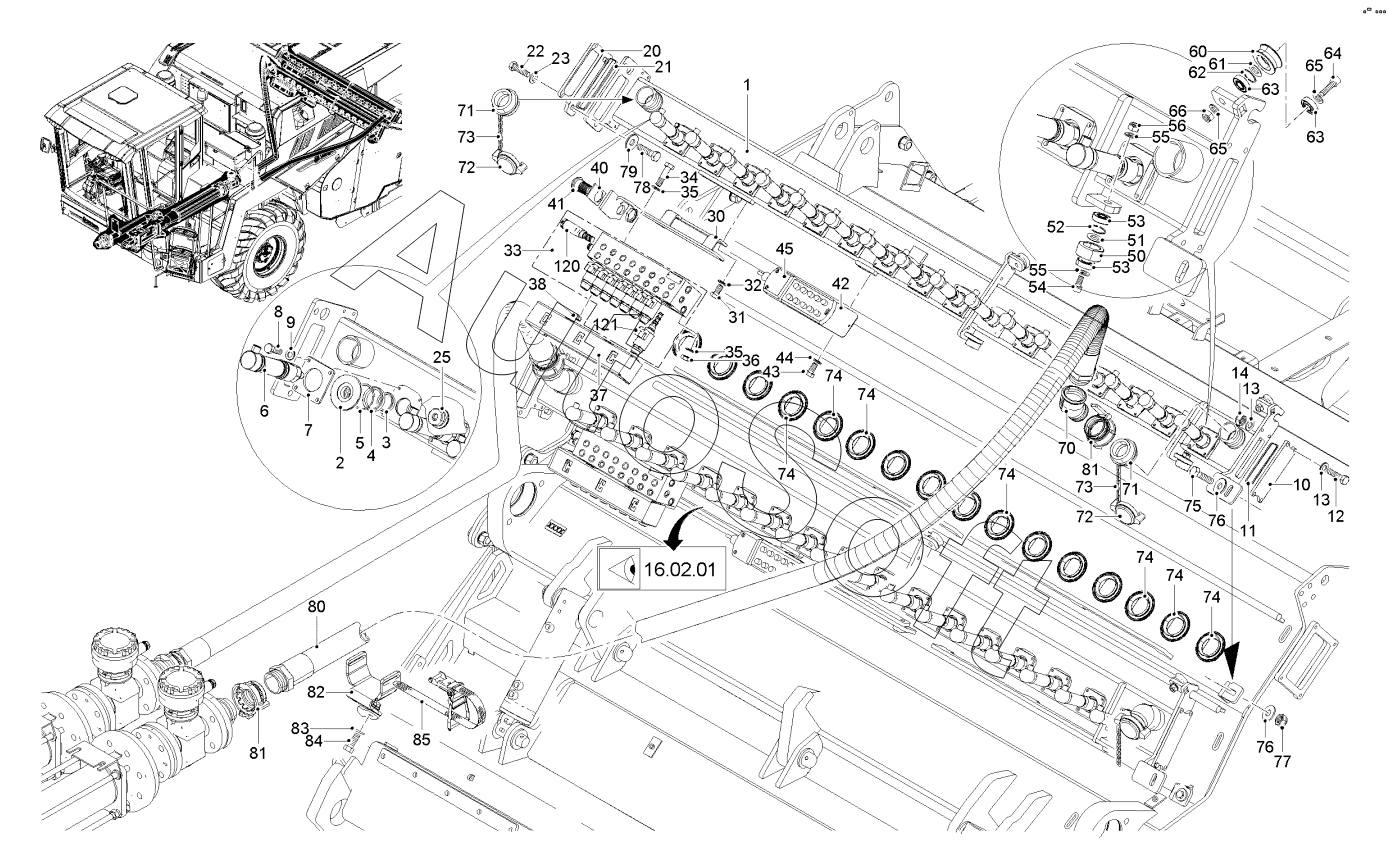

Каталог запасных частей к технике: WIRTGEN WR 240i (2023). SPRAYING BEAM: II
60
71
71
70
66
65
65
64
63
63
62
61
72
72
56
55
55
54
53
53
52
51
50
45
73
73
74
74
74
74
74
74
74
75
76
76
77
78
79
80
81
81
82
83
84
85
120
121
9
22
21
20
14
13
13
12
11
10
23
8
7
6
5
4
3
2
1
25
30
31
32
33
34
35
35
36
37
38
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***5 | SPRAYING BEAM | |
| 2 | 2***8 | CYLINDER SUPPORT | |
| 3 | 6***6 | GROOVE RING | |
| 4 | 7***8 | DISTANCE RING | |
| 5 | 1***9 | O-RING SEAL | |
| 6 | 2***6 | HYDRAULIC CYLINDER | |
| 7 | 2***6 | PLATE | |
| 8 | 5***1 | SCREW | |
| 9 | 5***0 | WASHER | |
| 10 | 1***4 | LID | |
| 11 | 8***6 | O-RING SEAL | |
| 12 | 4***2 | SCREW | |
| 13 | 5***6 | WASHER | |
| 14 | 1***7 | HEXAGON NUT | |
| 20 | 2***2 | END PLATE | |
| 21 | 8***6 | O-RING SEAL | |
| 22 | 4***9 | SCREW | |
| 23 | 5***6 | WASHER | |
| 25 | 2***1 | WATER NOZZLE | |
| 30 | 2***5 | HOLDER | |
| 31 | 4***8 | SCREW | |
| 32 | 5***6 | WASHER | |
| 33 | 2***9 | CONTROL BLOCK | |
| 34 | 4***5 | SCREW | |
| 35 | 5***6 | WASHER | |
| 36 | 1***7 | HEXAGON NUT | |
| 37 | 2***0 | COVER | |
| 38 | 2***2 | NUT | |
| 40 | 2***9 | INSTRUMENT BOARD | |
| 41 | 2***5 | PUSH-BUTTON | |
| 42 | 2***1 | HOLDER | |
| 43 | 5***0 | SCREW | |
| 44 | 5***6 | WASHER | |
| 45 | 2***8 | INPUT/OUTPUT CAN NODE 10-32VDC | |
| 50 | 2***5 | ROLLER | |
| 51 | 2***3 | SUPPORT DISC | |
| 52 | 1***8 | CIRCLIP | |
| 53 | 8***8 | GROOVED BALL BEARING | |
| 54 | 3***8 | SCREW | |
| 55 | 5***5 | WASHER | |
| 56 | 5***2 | HEXAGON NUT | |
| 60 | 2***2 | ROLLER | |
| 61 | 2***3 | SUPPORT DISC | |
| 62 | 1***8 | CIRCLIP | |
| 63 | 8***8 | GROOVED BALL BEARING | |
| 64 | 3***8 | SCREW | |
| 65 | 5***5 | WASHER | |
| 66 | 5***2 | HEXAGON NUT | |
| 70 | 1***5 | ANGLE | |
| 71 | 5***9 | COUPLING | |
| 72 | 5***6 | DUMMY CAP | |
| 73 | 5***2 | CHAIN | |
| 74 | 1***4 | SEALING | |
| 75 | 4***5 | SCREW | |
| 76 | 3***4 | WASHER | |
| 77 | 5***2 | HEXAGON NUT | |
| 78 | 4***1 | SCREW | |
| 79 | 3***4 | WASHER | |
| 80 | 2***2 | HOSE | |
| 81 | 8***4 | COUPLING | |
| 82 | 1***0 | HOSE FASTENER | |
| 83 | 5***6 | WASHER | |
| 84 | 4***0 | SCREW | |
| 85 | 1***6 | TENSIONER BELT | |
| 120 | 1***5 | PRESSURE REDUCTION VALVE | |
| 121 | 2***5 | SOLENOID COIL |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
