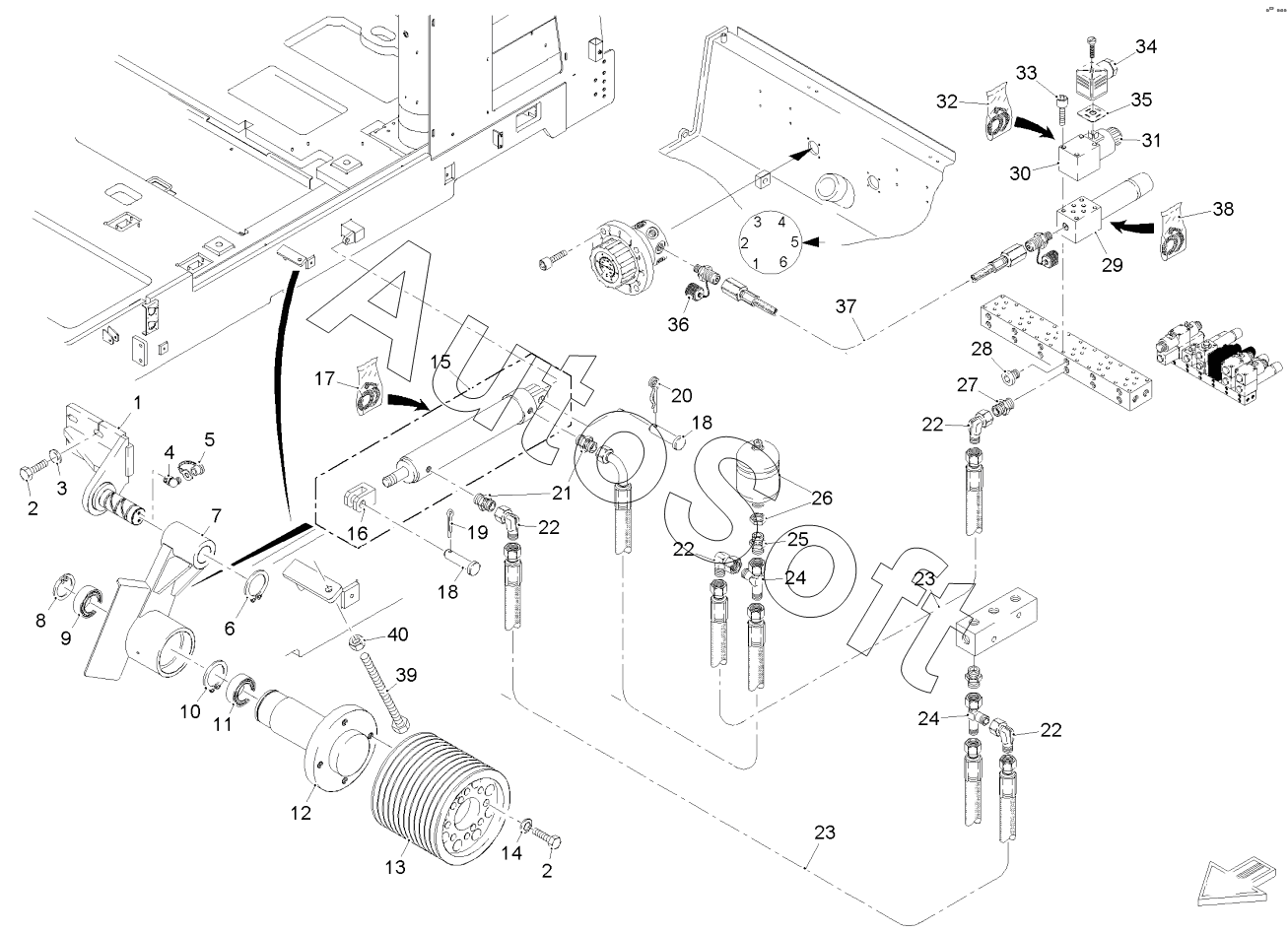

Каталог запасных частей к технике: WIRTGEN W2000 (2020). BELT TENSIONER UNIT
31
21
22
22
22
22
23
23
24
24
25
26
27
28
29
30
20
32
33
34
35
36
37
38
39
40
11
2
2
3
4
5
6
7
8
9
10
10
1
12
12
13
14
15
16
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | HOLDER | |
| 2 | 4***7 | SCREW | |
| 3 | 3***6 | WASHER | |
| 4 | 8***8 | GREASING NIPPLE | |
| 5 | 1***1 | CAP | |
| 6 | 9***5 | LOCKING RING | |
| 7 | 1***4 | TENSIONER ARM | |
| 8 | 1***2 | LOCKING RING | |
| 9 | 8***3 | BEARING | |
| 10 | 8***8 | LOCKING RING | |
| 10 | 8***8 | LOCKING RING | |
| 11 | 1***5 | BEARING | |
| 12 | 1***6 | BEARING SHAFT | |
| 12 | 8***9 | BEARING SHAFT | |
| 13 | 1***5 | V-BELT PULLEY | |
| 14 | 6***4 | STRAIN WASHER | |
| 15 | 5***1 | HYDRAULIC CYLINDER | |
| 16 | 1***1 | FORK HEAD | |
| 17 | 3***0 | SET OF SEALS | |
| 18 | 3***5 | BOLT | |
| 19 | 5***9 | SPLIT PIN | |
| 20 | 7***5 | SPRING PIN | |
| 21 | 1***4 | MALE STUD COUPLING | |
| 22 | 3***8 | ADJUSTABLE MALE STUD ELBOW | |
| 23 | 1***2 | HYDRAULIC HOSE | |
| 24 | 3***9 | ADJ.MALE STUD TEE-STUD BARREL | |
| 25 | 1***9 | MALE STUD COUPLING | |
| 26 | 5***4 | ACCUMULATOR | |
| 27 | 1***6 | MALE STUD COUPLING | |
| 28 | 9***2 | SCREWED SEALING PLUG | |
| 29 | 1***8 | PRESSURE REDUCTION VALVE | |
| 30 | 1***5 | DIRECTIONAL VALVE | |
| 31 | 1***0 | SOLENOID | |
| 32 | 1***1 | SET OF SEALS | |
| 33 | 5***6 | SCREW | |
| 34 | 1***0 | FEMALE PLUG WITH CABLE | |
| 35 | 2***1 | SEAL | |
| 36 | 4***3 | SCREWED JOINT | |
| 37 | 1***0 | MEASURING HOSE | |
| 38 | 1***7 | SET OF SEALS | |
| 39 | 4***2 | SCREW | |
| 40 | 2***2 | HEXAGON NUT |
