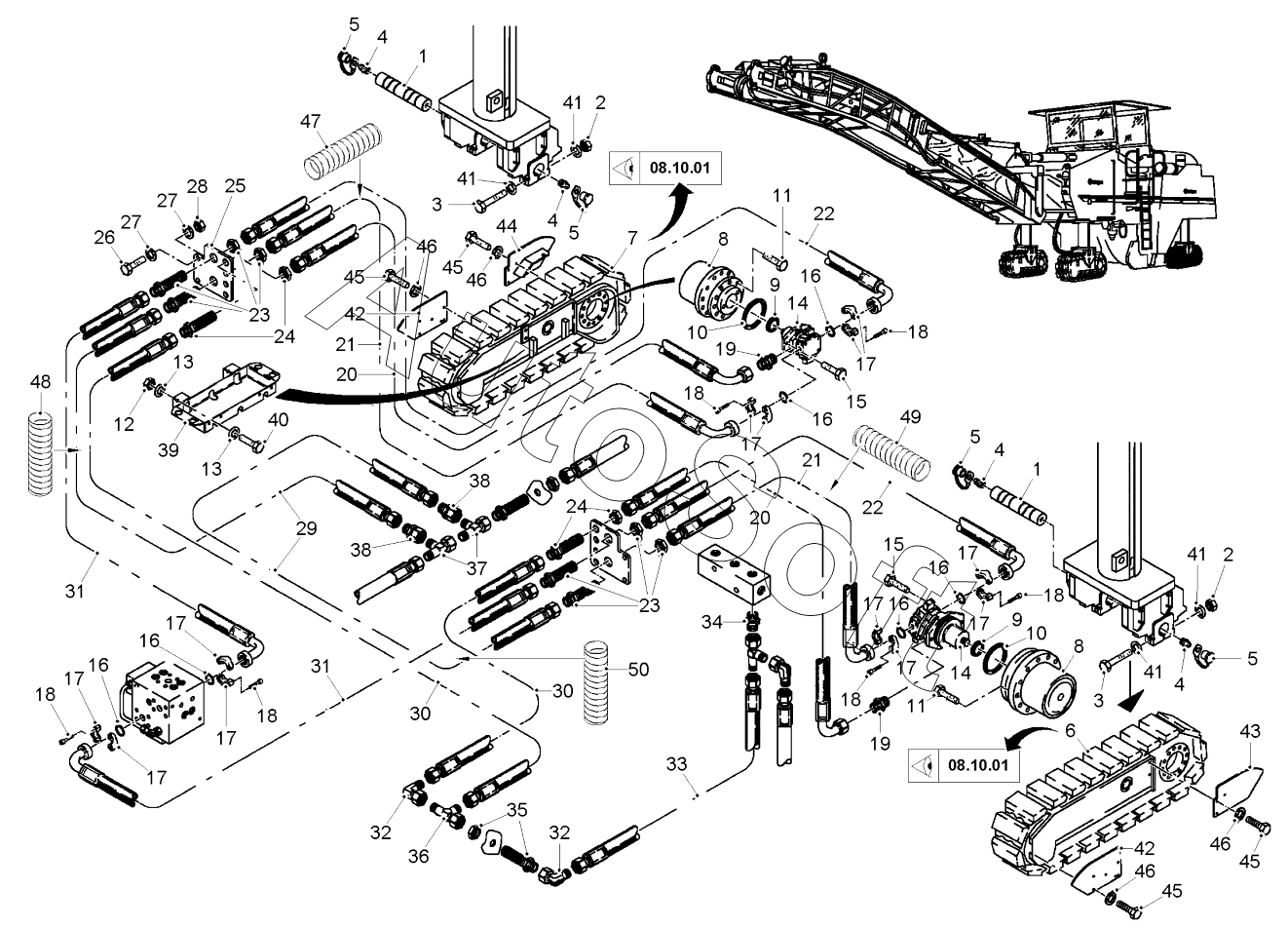

Каталог запасных частей к технике: WIRTGEN W2000 (2020). ADVANCE DRIVE REAR
38
38
25
26
27
27
28
29
30
30
31
31
32
32
33
34
35
36
37
24
24
39
40
41
41
41
41
42
42
43
44
45
45
45
45
46
46
46
46
47
48
49
50
11
11
1
1
2
2
2
2
3
3
4
4
4
4
5
5
5
5
6
6
7
7
8
8
9
9
10
10
1
1
12
13
13
14
14
15
15
16
16
16
16
16
16
17
17
17
17
17
17
17
17
17
17
18
18
18
18
18
18
19
19
20
20
21
21
22
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | BOLT | |
| 1 | 1***8 | BOLT | |
| 2 | 2***2 | HEXAGON NUT | |
| 2 | 3***5 | HEXAGONAL NUT | |
| 3 | 4***6 | SCREW | |
| 4 | 1***5 | GREASING NIPPLE | |
| 5 | 1***1 | CAP | |
| 6 | 1***6 | CRAWLER-UNIT | |
| 6 | 1***7 | CRAWLER-UNIT | |
| 7 | 1***8 | CRAWLER-UNIT | |
| 7 | 1***6 | CRAWLER-UNIT | |
| 8 | 1***5 | GEARBOX | |
| 9 | 8***7 | SHAFT SEAL | |
| 10 | 8***0 | O-RING SEAL | |
| 11 | 1***7 | SCREW | |
| 12 | 5***3 | HEXAGON NUT | |
| 13 | 5***5 | WASHER | |
| 14 | 1***3 | HYDRAULIC MOTOR | |
| 15 | 4***3 | SCREW | |
| 16 | 1***9 | O-RING SEAL | |
| 17 | 4***5 | SAE FLANGE | |
| 18 | 4***8 | SCREW | |
| 19 | 1***4 | MALE STUD COUPLING | |
| 20 | 1***4 | HYDRAULIC HOSE | |
| 21 | 7***2 | HYDRAULIC HOSE | |
| 22 | 9***2 | HYDRAULIC HOSE | |
| 23 | 3***5 | BULKHEAD COUPLING | |
| 24 | 3***8 | BULKHEAD COUPLING | |
| 25 | 1***8 | BULKHEAD PLATE | |
| 26 | 4***3 | SCREW | |
| 27 | 5***4 | WASHER | |
| 28 | 5***8 | HEXAGON NUT | |
| 29 | 1***4 | HYDRAULIC HOSE | |
| 30 | 2***6 | HYDRAULIC HOSE | |
| 31 | 1***2 | HYDRAULIC HOSE | |
| 32 | 3***8 | ADJUSTABLE MALE STUD ELBOW | |
| 33 | 1***3 | HYDRAULIC HOSE | |
| 34 | 1***6 | MALE STUD COUPLING | |
| 35 | 3***8 | BULKHEAD COUPLING | |
| 36 | 3***9 | ADJ.MALE STUD TEE-STUD BARREL | |
| 37 | 1***4 | ADJUSTABLE STUD BARREL TEE | |
| 38 | 4***7 | REDUCING COUPLING | |
| 39 | 1***2 | RETAINER FRAME | |
| 40 | 4***6 | SCREW | |
| 41 | 9***0 | WASHER | |
| 42 | 2***6 | SUPPORT | |
| 43 | 2***9 | SUPPORT | |
| 44 | 2***1 | SUPPORT | |
| 45 | 4***1 | SCREW | |
| 46 | 5***8 | WASHER | |
| 47 | 5***7 | PROTECTOR | |
| 48 | 5***7 | PROTECTOR | |
| 49 | 5***7 | PROTECTOR | |
| 50 | 5***7 | PROTECTOR |
