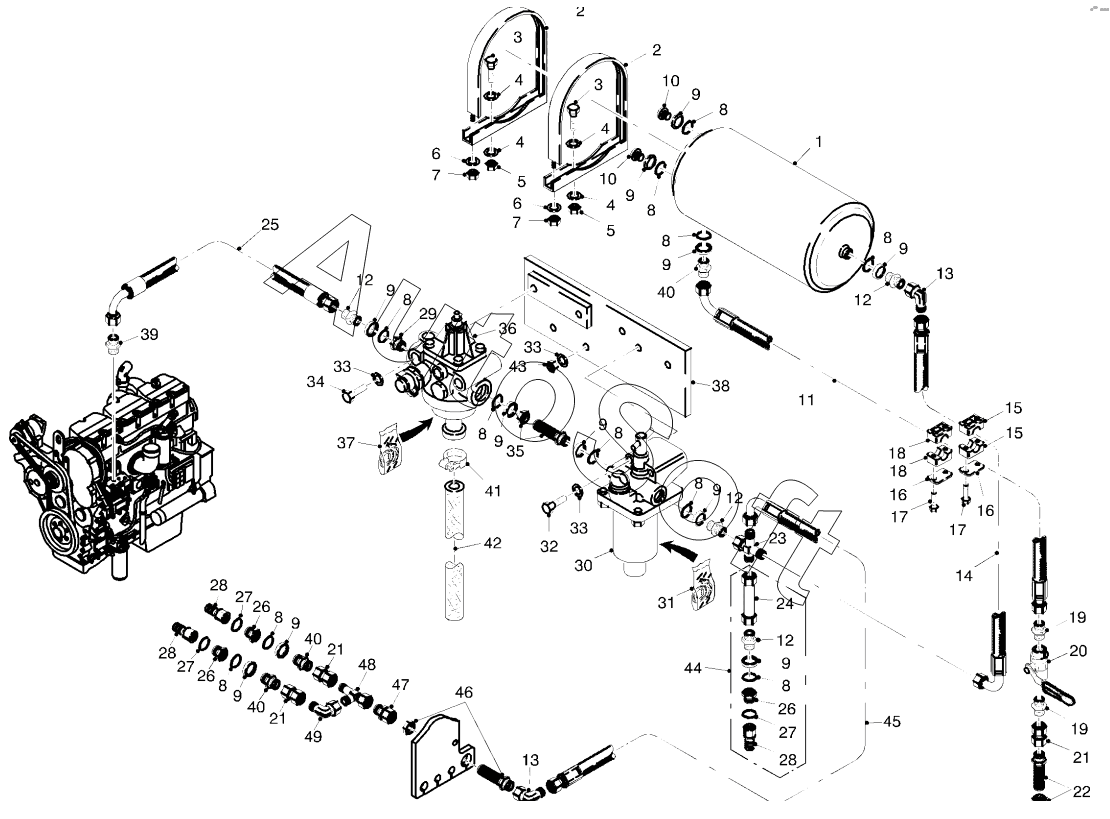

Каталог запасных частей к технике: WIRTGEN W2000 (2020). COMPRESSED AIR SYSTEM
38
26
26
26
27
27
27
28
28
28
29
30
31
32
33
33
33
34
35
36
37
25
39
39
40
40
41
42
43
44
45
46
47
48
49
13
13
2
2
3
3
4
4
4
4
5
5
6
6
7
7
8
8
8
8
8
8
8
8
8
8
8
9
9
9
9
9
9
9
9
9
9
9
10
10
11
12
12
12
12
1
14
15
15
16
16
17
17
18
18
19
19
20
21
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | AIR TANK | |
| 2 | 1***8 | SUPPORT | |
| 3 | 4***9 | SCREW | |
| 4 | 5***4 | WASHER | |
| 5 | 5***8 | HEXAGON NUT | |
| 6 | 5***5 | WASHER | |
| 7 | 5***2 | HEXAGON NUT | |
| 8 | 1***8 | O-RING SEAL | |
| 9 | 1***3 | SEALING RING | |
| 10 | 1***2 | SCREWED SEALING PLUG | |
| 11 | 5***6 | HYDRAULIC HOSE | |
| 12 | 2***4 | MALE STUD COUPLING | |
| 13 | 1***6 | ADJUSTABLE MALE STUD ELBOW | |
| 14 | 6***5 | HYDRAULIC HOSE | |
| 15 | 4***9 | PIPE CLIP | |
| 16 | 4***8 | COVER PLATE | |
| 17 | 5***5 | SCREW | |
| 18 | 4***8 | PIPE CLIP | |
| 19 | 1***9 | MALE STUD COUPLING | |
| 20 | 7***6 | BALL-CLOSURE COCK | |
| 21 | 5***5 | STRAIGHT COUPLING | |
| 22 | 3***8 | BULKHEAD COUPLING | |
| 23 | 3***1 | EQUAL CROSS | |
| 24 | 8***2 | PIPE SOCKET | |
| 25 | 3***0 | FLEXIBLE STEEL HOSE | |
| 26 | 1***8 | REDUCING ADAPTOR | |
| 27 | 2***0 | O-RING SEAL | |
| 28 | 1***0 | HOSE COUPLING | |
| 29 | 2***3 | REDUCING ADAPTOR | |
| 30 | 6***7 | DEFROSTER | |
| 31 | 3***7 | REPAIR SET | |
| 32 | 4***1 | SCREW | |
| 33 | 5***6 | WASHER | |
| 34 | 4***2 | SCREW | |
| 35 | 3***3 | BULKHEAD COUPLING | |
| 36 | 6***8 | PRESSURE GOVERNOR | |
| 37 | 3***6 | REPAIR SET | |
| 38 | 5***8 | SCREW-ON PLATE | |
| 39 | 3***7 | MALE STUD COUPLING | |
| 40 | 3***7 | MALE STUD COUPLING | |
| 41 | 3***9 | HOSE CLAMP | |
| 42 | 1***9 | PVC HOSE | |
| 43 | 5***0 | HEXAGON NUT | |
| 44 | 1***1 | PIPE | |
| 45 | 1***4 | HYDRAULIC HOSE | |
| 46 | 3***6 | BULKHEAD COUPLING | |
| 47 | 3***7 | REDUCING COUPLING | |
| 48 | 3***9 | ADJ.MALE STUD TEE-STUD BARREL | |
| 49 | 3***8 | ADJUSTABLE MALE STUD ELBOW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
