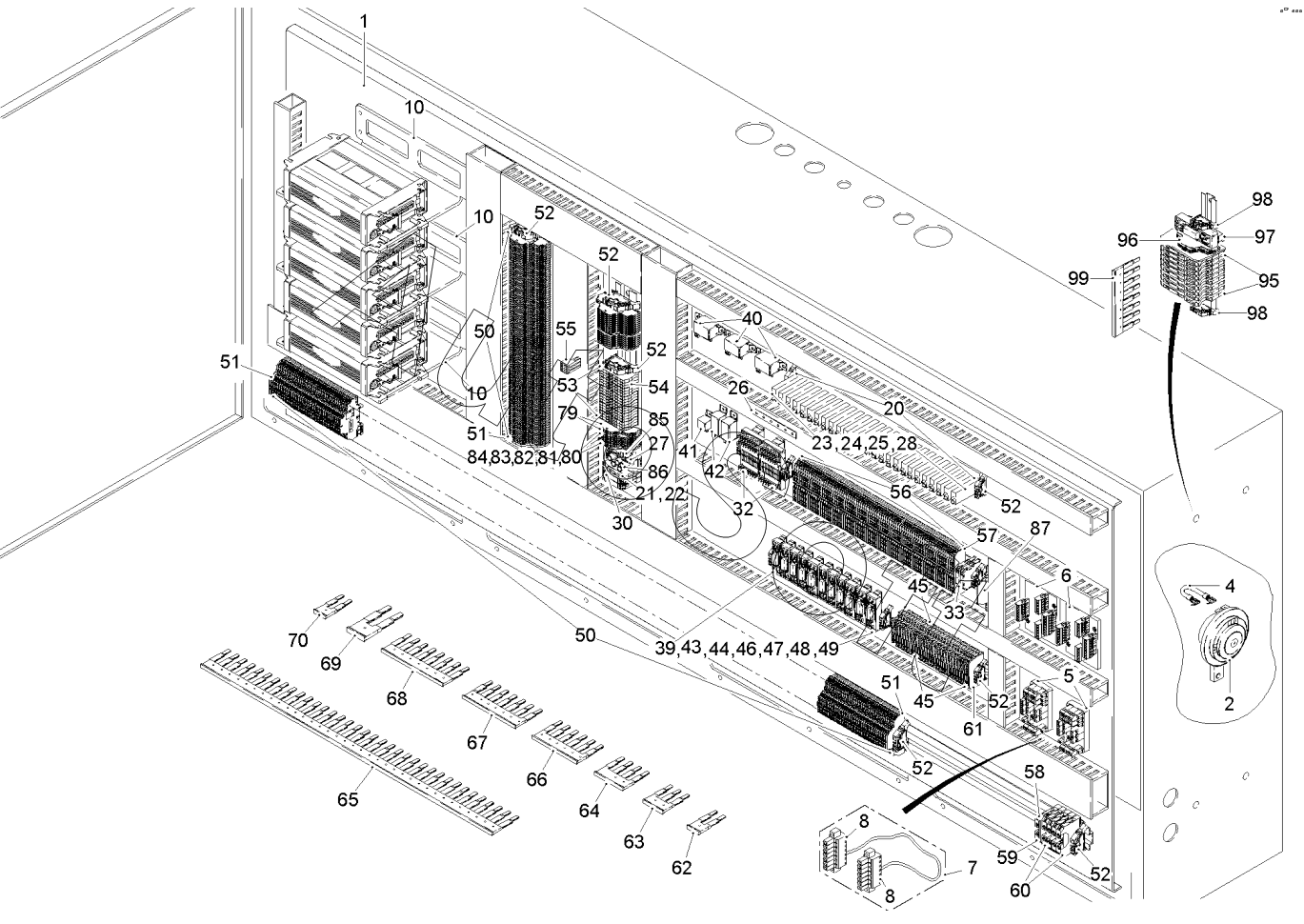

Каталог запасных частей к технике: WIRTGEN W2000 (2020). ELEC.CABINET - MOUNTING PLATE
59
67
66
65
64
63
62
61
60
68
58
57
56
56
55
54
53
52
52
52
52
52
52
52
84
99
98
98
97
96
95
87
86
85
51
51
51
83
82
81
80
79
70
69
20
27
26
25
25
24
23
22
21
28
10
10
10
8
8
7
6
6
5
4
2
43
50
50
49
48
47
46
45
45
45
45
44
1
42
41
40
39
33
32
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***5 | CONNECTING PLATE | |
| 2 | 8***5 | HORN | |
| 4 | 5***9 | FREE WHEEL DIODE CPL. | |
| 5 | 1***1 | CHANGE PLATINE | |
| 6 | 1***6 | MULTIPLEX PLATINE | |
| 6 | 1***8 | MULTIPLEX PLATINE | |
| 7 | 1***1 | CONNECTION | |
| 8 | 1***6 | PLUG SOCKET | |
| 10 | 1***9 | HOLDER | |
| 20 | 1***2 | HEADER | |
| 21 | 3***1 | MICRO-FUSE TERMINAL | |
| 22 | 7***2 | GLASS-FUSE | |
| 23 | 1***4 | FUSE | |
| 24 | 1***5 | FUSE AUTOMAT | |
| 25 | 1***8 | FUSE AUTOMAT | |
| 25 | 1***8 | FUSE AUTOMAT | |
| 26 | 1***3 | CONNECTING BAR | |
| 27 | 1***2 | DIMM ELEMENT | |
| 28 | 1***6 | FUSE AUTOMAT | |
| 30 | 1***2 | CONNECTION CLAMP | |
| 32 | 7***4 | DIODE RAILING | |
| 33 | 5***0 | CONTINOUS VOLTAGE SOURCE 24V | |
| 39 | 2***3 | RELAY | |
| 40 | 7***0 | RELAY | |
| 41 | 4***2 | RELAY | |
| 42 | 1***9 | BLINKER RELAY | |
| 43 | 2***3 | RELAY | |
| 44 | 3***2 | TIMER RELAY | |
| 45 | 1***9 | RELAY COUPLING | |
| 45 | 1***9 | RELAY COUPLING | |
| 46 | 1***3 | ELECTRICAL COMPONENTS | |
| 47 | 1***1 | TIMER RELAY | |
| 48 | 3***2 | TIMER RELAY | |
| 49 | 2***3 | RELAY | |
| 50 | 1***8 | TERMINAL BLOCK | |
| 51 | 1***7 | PLATE | |
| 52 | 2***4 | END STOP BRACKET | |
| 53 | 1***6 | TERMINAL BLOCK | |
| 54 | 1***8 | PLATE | |
| 55 | 1***7 | PLUG CONNECTOR | |
| 56 | 1***6 | TERMINAL BLOCK | |
| 56 | 1***6 | TERMINAL BLOCK | |
| 57 | 1***7 | PLATE | |
| 58 | 1***2 | TERMINAL BLOCK | |
| 59 | 1***3 | PLATE | |
| 60 | 1***6 | SERIES TERMINAL | |
| 61 | 1***4 | PLATE | |
| 62 | 1***4 | JOINING ELEMENT | |
| 63 | 1***3 | JOINING ELEMENT | |
| 64 | 1***2 | JOINING ELEMENT | |
| 65 | 1***6 | JOINING ELEMENT | |
| 66 | 1***9 | JOINING ELEMENT | |
| 67 | 1***3 | JOINING ELEMENT | |
| 68 | 1***9 | JOINING ELEMENT | |
| 69 | 1***8 | JOINING ELEMENT | |
| 70 | 1***8 | JOINING ELEMENT | |
| 79 | 1***8 | DIODE HOLDER | |
| 80 | 1***8 | RESISTOR TERMINAL | |
| 81 | 1***6 | RESISTOR TERMINAL | |
| 82 | 1***8 | RESISTOR TERMINAL | |
| 83 | 1***8 | RESISTOR TERMINAL 24V | |
| 84 | 1***5 | RESISTOR TERMINAL 24V | |
| 85 | 2***5 | TERMINAL BLOCK | |
| 86 | 1***2 | BACK-UP MODULE | |
| 87 | 1***4 | TENSION SOURCE | |
| 95 | 1***5 | RELAY COUPLING 24V | |
| 96 | 1***8 | DIODE HOLDER | |
| 97 | 2***3 | RELAY | |
| 98 | 2***4 | END STOP BRACKET | |
| 99 | 1***4 | JOINING ELEMENT |
