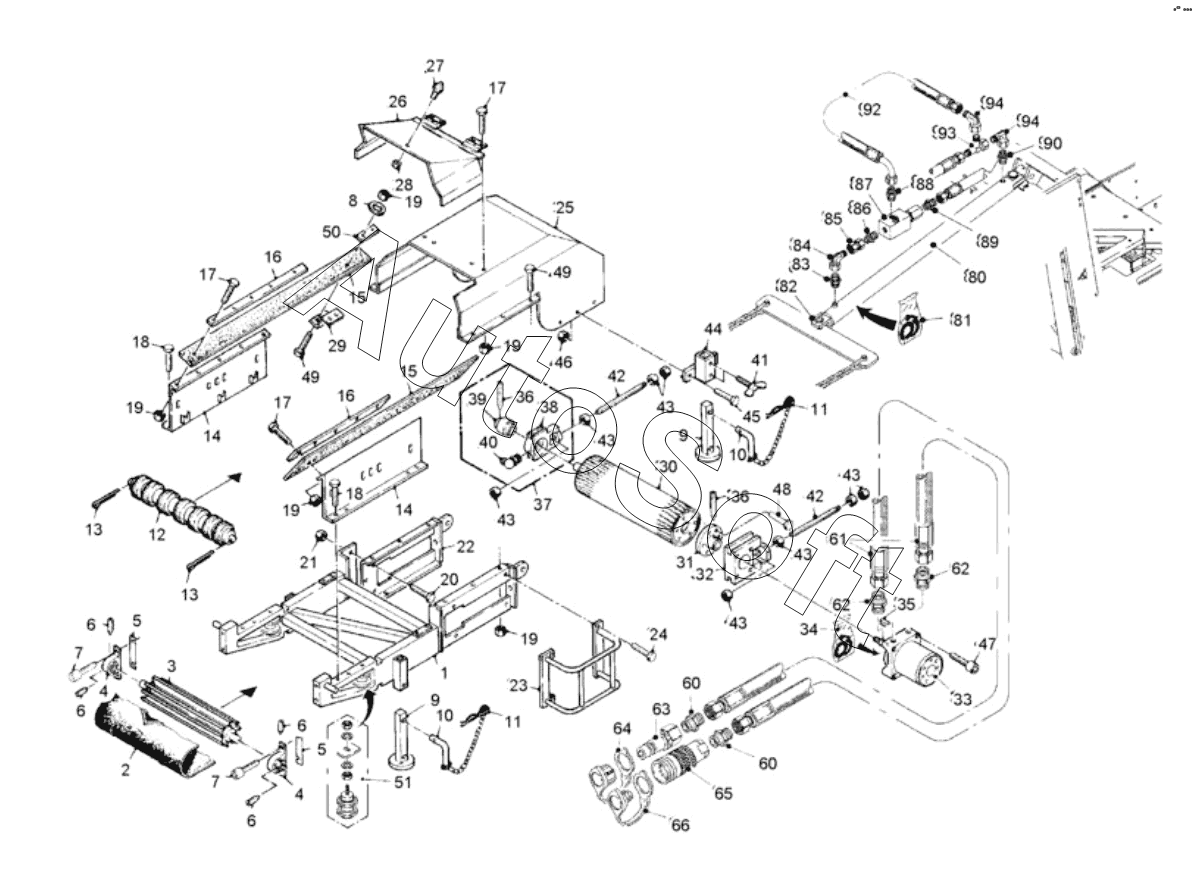

Каталог запасных частей к технике: WIRTGEN W50 (2020). DISCHARGE CONVEYOR SHORT
46
62
62
61
60
60
51
50
49
49
48
47
63
45
44
43
43
43
43
43
43
42
42
41
40
39
38
85
94
94
93
92
90
89
88
87
86
37
84
83
82
81
80
66
65
64
10
10
18
18
17
17
17
16
16
15
15
14
14
13
13
12
11
11
19
19
19
19
19
9
9
8
7
7
6
6
6
6
5
5
4
4
3
2
28
36
36
35
34
33
32
31
30
29
1
27
26
25
24
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***7 | FRAME | |
| 2 | 7***8 | CONVEYOR STRAP | |
| 3 | 7***4 | RETURN PULLEY B400 | |
| 4 | 7***5 | PEDESTAL BEARING | |
| 5 | 2***2 | PAD PLATE | |
| 6 | 1***7 | THREADED PIN | |
| 7 | 4***6 | SCREW | |
| 8 | 4***1 | WASHER | |
| 9 | 8***5 | SUPPORT | |
| 10 | 8***0 | BOLT | |
| 11 | 7***9 | SPRING PIN | |
| 12 | 7***4 | BELT ROLLER B400 | |
| 13 | 3***1 | SPLIT PIN | |
| 14 | 7***5 | RETAINING SHEET | |
| 15 | 8***5 | SEALING RUBBER | |
| 16 | 7***3 | STRIP | |
| 17 | 4***0 | SCREW | |
| 18 | 4***8 | SCREW | |
| 19 | 5***0 | HEXAGON NUT | |
| 20 | 4***4 | SCREW | |
| 21 | 5***3 | HEXAGON NUT | |
| 22 | 8***4 | SIDE PLATE | |
| 23 | 9***3 | ENGINE PROTECTION | |
| 24 | 4***2 | SCREW | |
| 25 | 7***6 | COVER HOOD | |
| 26 | 3***1 | FUNNEL | |
| 27 | 1***9 | SILENTBLOC | |
| 28 | 5***9 | HEXAGON NUT | |
| 29 | 1***2 | BENT PART | |
| 30 | 4***1 | DRIVE PULLEY B400 | |
| 31 | 4***0 | FLANGE | |
| 32 | 4***4 | GUIDE ELEMENT | |
| 33 | 6***6 | HYDRAULIC MOTOR | |
| 34 | 6***2 | SEALING KIT CPL. | |
| 35 | 8***7 | FEATHER KEY | |
| 36 | 1***7 | THREADED PIN | |
| 37 | 5***3 | TENSIONER BEARING | |
| 38 | 4***8 | BEARING HOUSING | |
| 39 | 4***7 | BEARING INSERT | |
| 40 | 8***8 | GREASING NIPPLE | |
| 41 | 9***9 | SCREW | |
| 42 | 4***3 | THREADED ROD | |
| 43 | 5***4 | HEXAGON NUT | |
| 44 | 3***7 | HOLDER SYSTEM | |
| 45 | 4***2 | SCREW | |
| 46 | 5***7 | HEXAGONAL NUT | |
| 47 | 4***2 | SCREW | |
| 48 | 4***5 | SCREW | |
| 49 | 4***1 | SCREW | |
| 50 | 1***3 | STRIP | |
| 51 | 5***4 | GUIDE ROLLER | |
| 60 | 3***7 | MALE STUD COUPLING | |
| 61 | 5***6 | HYDRAULIC HOSE | |
| 62 | 3***9 | MALE STUD COUPLING | |
| 63 | 4***6 | COUPLING PLUG | |
| 64 | 9***9 | DUST CAP | |
| 65 | 4***5 | COUPLING SOCKET | |
| 66 | 9***8 | PROTECTING PLUG | |
| 80 | 4***4 | HYDRAULIC CYLINDER | |
| 81 | 6***5 | SET OF SEALS | |
| 82 | 1***8 | FORK HEAD | |
| 83 | 1***4 | MALE STUD COUPLING | |
| 84 | 3***8 | ADJUSTABLE MALE STUD ELBOW | |
| 85 | 5***5 | STRAIGHT COUPLING | |
| 86 | 1***6 | MALE STUD COUPLING | |
| 87 | 8***5 | OVER-CENTER VALVE | |
| 88 | 1***8 | MALE STUD COUPLING | |
| 89 | 7***3 | THROTTLE CONNECTOR | |
| 90 | 7***6 | THROTTLE CONNECTOR | |
| 92 | 9***2 | HYDRAULIC HOSE | |
| 93 | 2***7 | ADJ.MALE STUD TEE-STUD BARREL | |
| 94 | 2***8 | ADJUSTABLE MALE STUD ELBOW |
