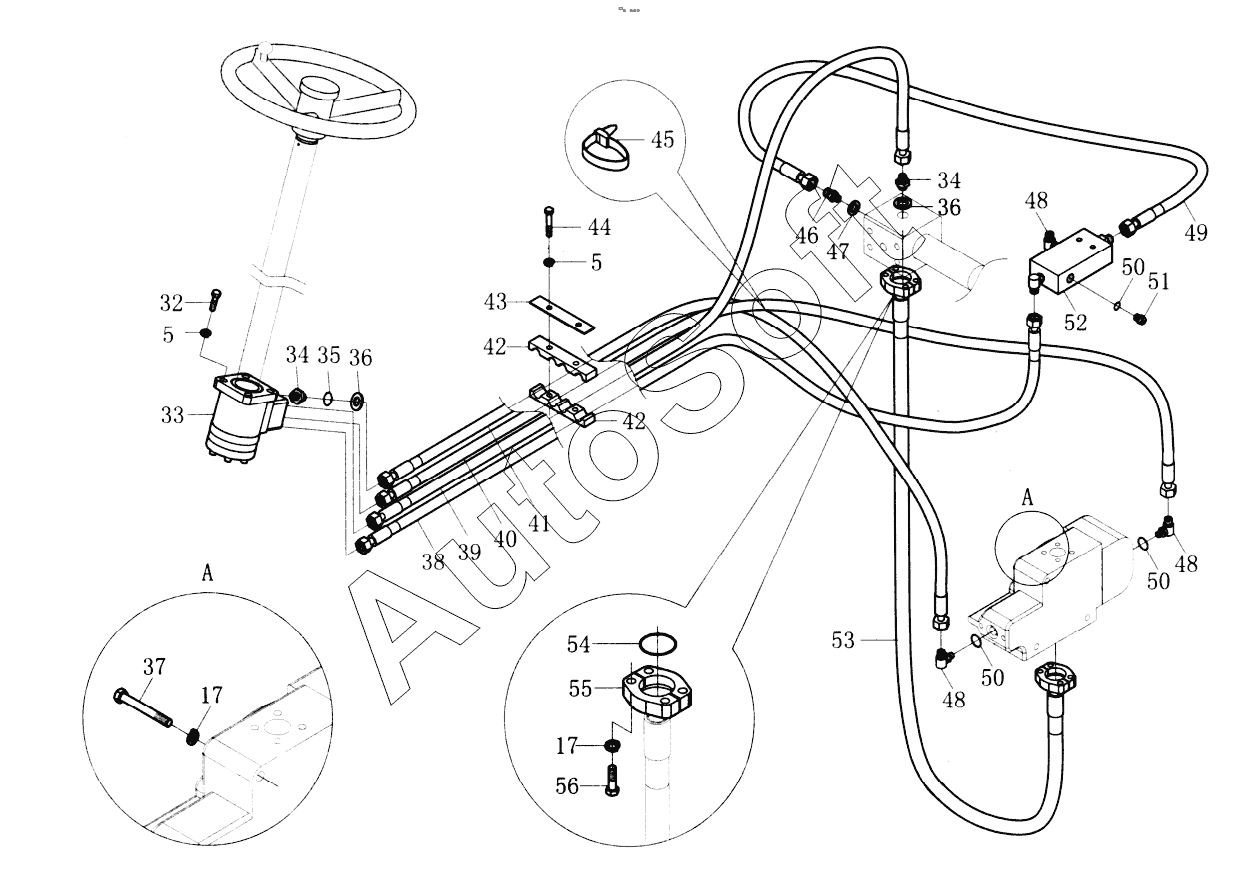

Каталог запасных частей к технике: YTO ZL50F. Turning Hydraulic System
50
50
50
56
55
54
53
52
51
49
48
48
48
47
46
45
44
43
42
42
41
40
17
17
5
5
39
38
37
36
36
35
34
34
33
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z***8 | Hose pipe assy | |
| 2 | G***2 | O sealing ring 15x1.8 | |
| 3 | Z***9 | Hose pipe assy | |
| 4 | G***0 | Screw М10х30-Zn.D | |
| 5 | G***7 | Washer 12-Zn.D | |
| 6 | Z***7 | Steel pipe assy | |
| 7 | G***2 | O sealing ring 15x1.8 | |
| 8 | G***2 | O sealing ring 15x1.8 | |
| 9 | Z***4 | Right turning oil tank | |
| 10 | Z***0 | Steel pipe assy | |
| 11 | Z***3 | Pipe clamp | |
| 12 | G***0 | Bolt M12x40-Zn.D | |
| 13 | G***7 | Washer 12-Zn.D | |
| 14 | G***5 | Washer 20 | |
| 15 | G***0 | Screw М10х30-Zn.D | |
| 16 | G***0 | Bolt M8x65-Zn.D | |
| 17 | G***7 | Washer 12-Zn.D | |
| 18 | G***2 | O sealing ring 15x1.8 | |
| 19 | Z***4 | Joint pipe assy | |
| 20 | Z***5 | Steel piece | |
| 21 | Z***6 | Steel pipe assy | |
| 22 | Z***2 | Left turning oil tank | |
| 23 | Z***1 | Flow blowup valve | |
| 24 | Z***1 | Flange | |
| 25 | G***2 | O sealing ring 15x1.8 | |
| 26 | Z***2 | Hose pipe assy | |
| 27 | G***0 | Screw М10х30-Zn.D | |
| 27 | G***0 | Screw M10x35-Zn.D | |
| 28 | Z***1 | Hose pipe assy | |
| 29 | G***7 | Washer 12-Zn.D | |
| 30 | G***0 | Bolt M6x60-Zn.D | |
| 31 | T***0 | Clamp TLPG12-430 | |
| 32 | G***0 | Bolt M10x25-Zn.D | |
| 33 | B***C | Hydraulic turning device | |
| 34 | Z***1 | Tie-in | |
| 35 | G***2 | O sealing ring 15x1.8 | |
| 36 | J***7 | Washer 22 | |
| 37 | G***0 | Bolt M6x60-Zn.D | |
| 38 | Z***8 | Hose pipe assy | |
| 39 | Z***9 | Hose pipe assy | |
| 40 | Z***4 | Hose pipe assy | |
| 41 | Z***1 | Hose pipe assy | |
| 42 | Z***0 | Clamp | |
| 43 | Z***9 | Board | |
| 44 | G***0 | Bolt M6x60-Zn.D | |
| 45 | Z***5 | Clamp ZD200x5 | |
| 46 | Z***5 | Tie-in | |
| 47 | J***7 | Washer 22 | |
| 48 | Z***6 | Adjusting tie-in assembly | |
| 49 | Z***1 | Hose pipe | |
| 50 | G***6 | O-ring Ф40Х3.1 | |
| 51 | J***6 | Screw plug M14x1.5-Zn.D | |
| 52 | S***8 | Pressure choice valve | |
| 53 | Z***3 | Hose pipe | |
| 54 | G***2 | O sealing ring 15x1.8 | |
| 55 | Z***2 | Flange | |
| 56 | G***0 | Screw М10х30-Zn.D | |
| 57 | Z***3 | Steel pipe assy | |
| 58 | J***7 | Washer 22 | |
| 59 | Z***6 | Tie-in | |
| 60 | Z***5 | Hose pipe | |
| 61 | G***0 | Bolt M8x65-Zn.D | |
| 62 | G***5 | Washer 20 | |
| 63 | G***0 | Nut M10 | |
| 64 | Z***2 | Hose pipe | |
| 65 | Z***3 | Tie-in | |
| 66 | S***t | Support | |
| 67 | J***0 | Clamp | |
| 68 | Z***7 | Oil inlet pipe | |
| 69 | Z***7 | Steel pipe assy | |
| 70 | G***8 | Screw plug M12x35-Zn.D | |
| 71 | G***5 | Washer 20 | |
| 72 | G***0 | Nut M10 | |
| 73 | G***0 | Bolt M6x60-Zn.D | |
| 74 | G***2 | O sealing ring 15x1.8 | |
| 75 | C***0 | Gear pump | |
| 76 | Z***8 | Washer | |
| 77 | G***2 | O sealing ring 15x1.8 | |
| 78 | Z***7 | Flange | |
| 79 | Z***0 | Steel pipe assy | |
| 80 | Z***2 | Hose pipe assy |
