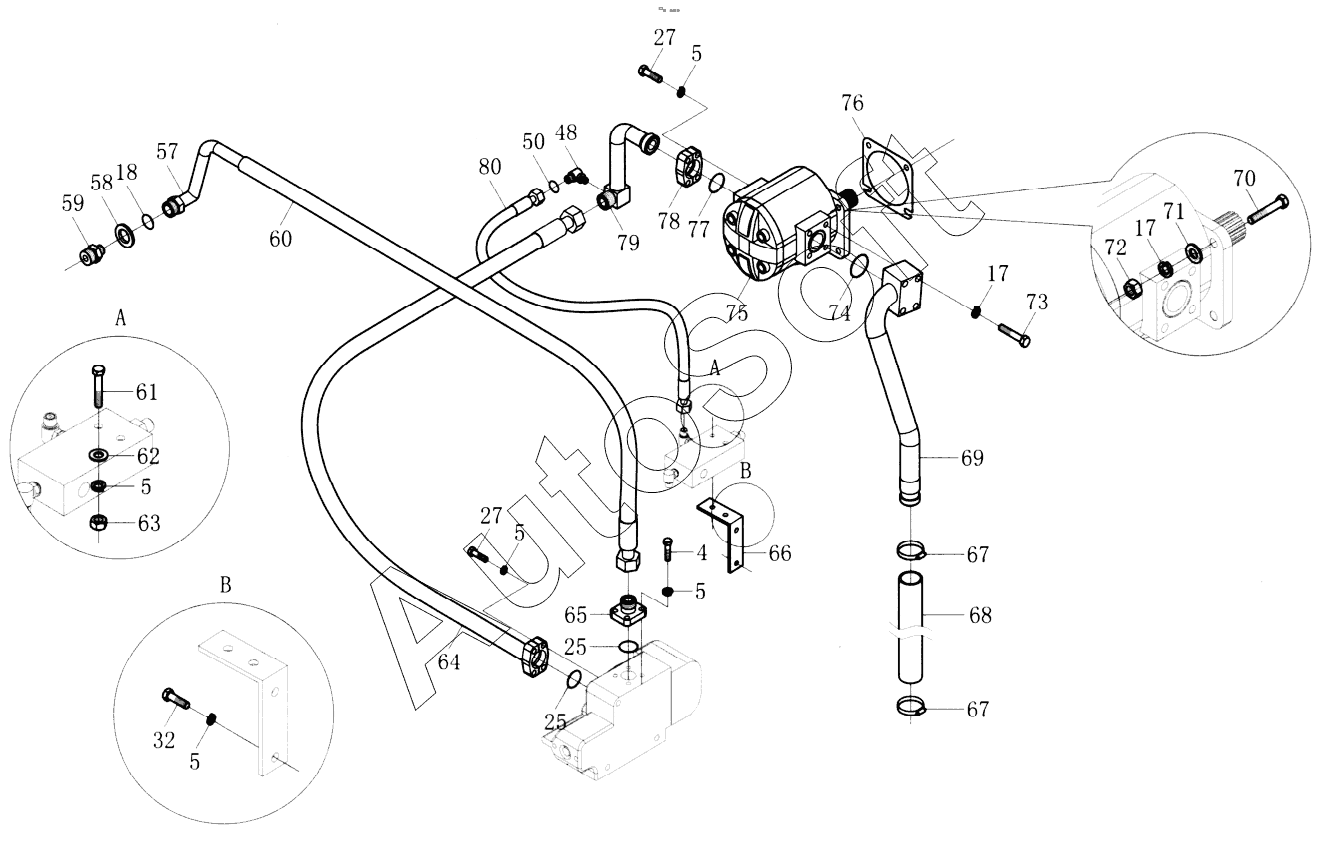

Каталог запасных частей к технике: YTO ZL50F. Turning Hydraulic System
50
60
59
58
57
61
48
71
80
79
78
77
76
75
74
73
72
70
69
68
67
67
66
65
64
63
62
18
17
17
5
5
5
5
5
4
32
27
27
27
27
27
27
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z***8 | Hose pipe assy | |
| 2 | G***2 | O sealing ring 15x1.8 | |
| 3 | Z***9 | Hose pipe assy | |
| 4 | G***0 | Screw М10х30-Zn.D | |
| 5 | G***7 | Washer 12-Zn.D | |
| 6 | Z***7 | Steel pipe assy | |
| 7 | G***2 | O sealing ring 15x1.8 | |
| 8 | G***2 | O sealing ring 15x1.8 | |
| 9 | Z***4 | Right turning oil tank | |
| 10 | Z***0 | Steel pipe assy | |
| 11 | Z***3 | Pipe clamp | |
| 12 | G***0 | Bolt M12x40-Zn.D | |
| 13 | G***7 | Washer 12-Zn.D | |
| 14 | G***5 | Washer 20 | |
| 15 | G***0 | Screw М10х30-Zn.D | |
| 16 | G***0 | Bolt M8x65-Zn.D | |
| 17 | G***7 | Washer 12-Zn.D | |
| 18 | G***2 | O sealing ring 15x1.8 | |
| 19 | Z***4 | Joint pipe assy | |
| 20 | Z***5 | Steel piece | |
| 21 | Z***6 | Steel pipe assy | |
| 22 | Z***2 | Left turning oil tank | |
| 23 | Z***1 | Flow blowup valve | |
| 24 | Z***1 | Flange | |
| 25 | G***2 | O sealing ring 15x1.8 | |
| 26 | Z***2 | Hose pipe assy | |
| 27 | G***0 | Screw М10х30-Zn.D | |
| 27 | G***0 | Screw M10x35-Zn.D | |
| 28 | Z***1 | Hose pipe assy | |
| 29 | G***7 | Washer 12-Zn.D | |
| 30 | G***0 | Bolt M6x60-Zn.D | |
| 31 | T***0 | Clamp TLPG12-430 | |
| 32 | G***0 | Bolt M10x25-Zn.D | |
| 33 | B***C | Hydraulic turning device | |
| 34 | Z***1 | Tie-in | |
| 35 | G***2 | O sealing ring 15x1.8 | |
| 36 | J***7 | Washer 22 | |
| 37 | G***0 | Bolt M6x60-Zn.D | |
| 38 | Z***8 | Hose pipe assy | |
| 39 | Z***9 | Hose pipe assy | |
| 40 | Z***4 | Hose pipe assy | |
| 41 | Z***1 | Hose pipe assy | |
| 42 | Z***0 | Clamp | |
| 43 | Z***9 | Board | |
| 44 | G***0 | Bolt M6x60-Zn.D | |
| 45 | Z***5 | Clamp ZD200x5 | |
| 46 | Z***5 | Tie-in | |
| 47 | J***7 | Washer 22 | |
| 48 | Z***6 | Adjusting tie-in assembly | |
| 49 | Z***1 | Hose pipe | |
| 50 | G***6 | O-ring Ф40Х3.1 | |
| 51 | J***6 | Screw plug M14x1.5-Zn.D | |
| 52 | S***8 | Pressure choice valve | |
| 53 | Z***3 | Hose pipe | |
| 54 | G***2 | O sealing ring 15x1.8 | |
| 55 | Z***2 | Flange | |
| 56 | G***0 | Screw М10х30-Zn.D | |
| 57 | Z***3 | Steel pipe assy | |
| 58 | J***7 | Washer 22 | |
| 59 | Z***6 | Tie-in | |
| 60 | Z***5 | Hose pipe | |
| 61 | G***0 | Bolt M8x65-Zn.D | |
| 62 | G***5 | Washer 20 | |
| 63 | G***0 | Nut M10 | |
| 64 | Z***2 | Hose pipe | |
| 65 | Z***3 | Tie-in | |
| 66 | S***t | Support | |
| 67 | J***0 | Clamp | |
| 68 | Z***7 | Oil inlet pipe | |
| 69 | Z***7 | Steel pipe assy | |
| 70 | G***8 | Screw plug M12x35-Zn.D | |
| 71 | G***5 | Washer 20 | |
| 72 | G***0 | Nut M10 | |
| 73 | G***0 | Bolt M6x60-Zn.D | |
| 74 | G***2 | O sealing ring 15x1.8 | |
| 75 | C***0 | Gear pump | |
| 76 | Z***8 | Washer | |
| 77 | G***2 | O sealing ring 15x1.8 | |
| 78 | Z***7 | Flange | |
| 79 | Z***0 | Steel pipe assy | |
| 80 | Z***2 | Hose pipe assy |
