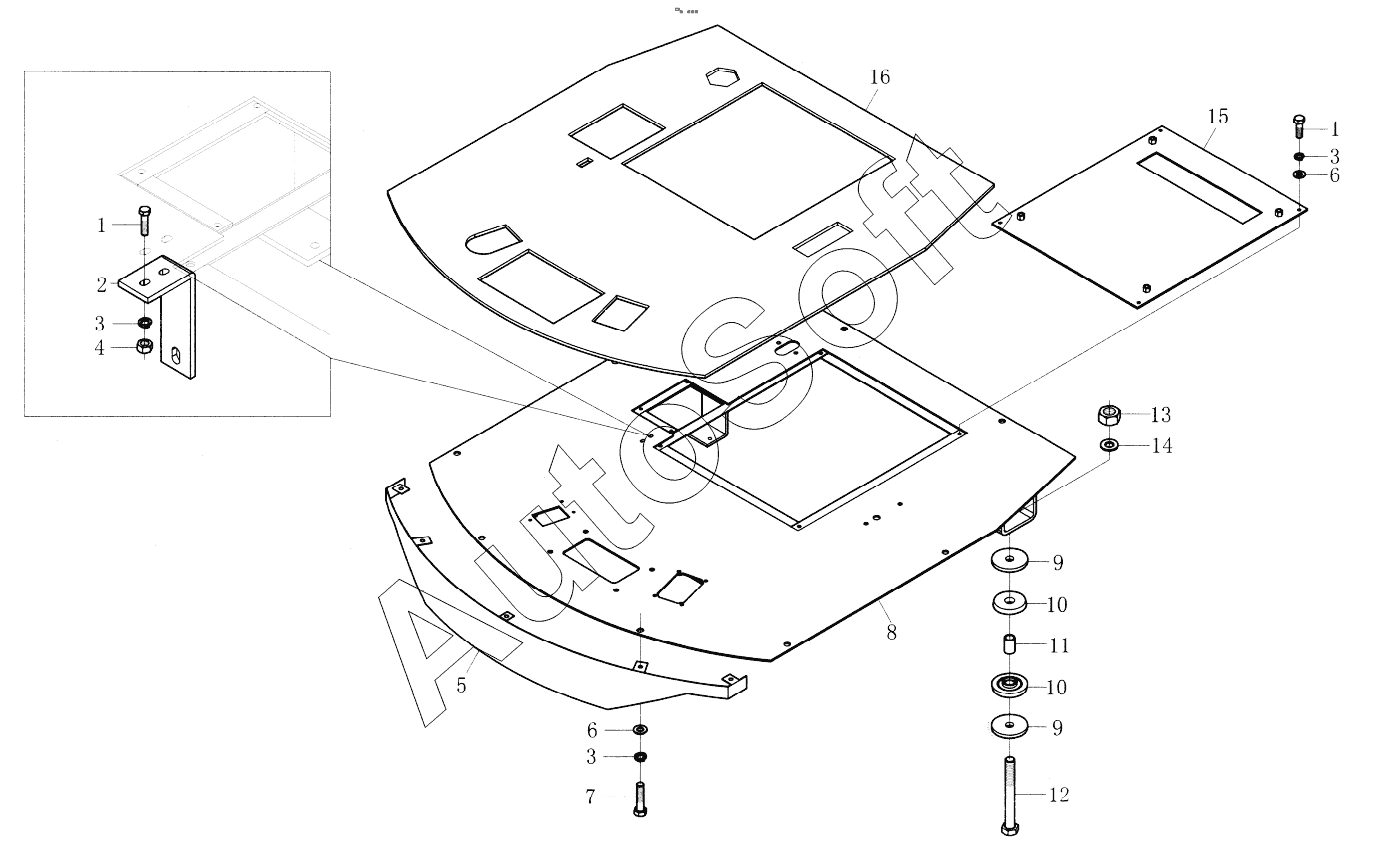

Каталог запасных частей к технике: YTO ZL50F. Cab And Engine Cover Assy
13
2
3
3
3
4
5
6
6
7
8
9
9
10
10
11
12
1
1
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***0 | Bolt M12x40-Zn.D | |
| 2 | Z***5 | Bend board | |
| 3 | G***7 | Washer 12-Zn.D | |
| 4 | G***0 | Nut M10 | |
| 5 | Z***1 | Front board | |
| 6 | G***2 | Washer 8-Zn.D | |
| 7 | G***0 | Bolt M8x20 -Zn.D | |
| 8 | Z***2 | Flat roof weldment | |
| 9 | Z***1 | Big washer | |
| 10 | Z***4 | Shock avsorption seat washer | |
| 11 | Z***2 | Seat washer cover | |
| 12 | G***0 | Bolt M8x65-Zn.D | |
| 13 | G***0 | Nut M10 | |
| 14 | Z***3 | Washer | |
| 15 | Z***3 | Cover board weldment | |
| 16 | Z***a | Rubber floor | |
| 17 | Z***5 | Seat | |
| 18 | G***0 | Screw M10x35-Zn.D | |
| 19 | Z***1 | Cab | |
| 20 | G***6 | Bolt M10x30 | |
| 21 | G***7 | Washer 12-Zn.D | |
| 22 | G***5 | Washer 12-140HV-Zn.D | |
| 23 | Z***2 | Hood | |
| 24 | G***5 | Washer 20 | |
| 25 | G***0 | Bolt M12x40-Zn.D | |
| 26 | G***7 | Washer 12-Zn.D | |
| 27 | G***7 | Washer 6-140HV-Zn.D | |
| 28 | Z***1 | Corporation logo | |
| 29 | Z***2 | Prseeure board | |
| 30 | G***7 | Washer 18 | |
| 31 | G***6 | Nut M18 | |
| 32 | Z***9 | Right rear handrail | |
| 33 | Z***6 | Right side handeail | |
| 34 | Z***3 | Right front handeail | |
| 35 | G***6 | Bolt M10x30 | |
| 36 | Z***2 | Right front mud protecting | |
| 37 | Z***a | Right stairs | |
| 38 | Z***7 | Right flat | |
| 39 | Z***3 | Right rear support | |
| 40 | Z***2 | Right gront support | |
| 41 | Z***1 | Left front mud protecting | |
| 42 | Z***4 | Left front handrail | |
| 43 | Z***8 | Left flat | |
| 44 | Z***0 | Left rear handrail | |
| 45 | Z***4 | Left rear support | |
| 46 | Z***7 | Left side handrail | |
| 47 | Z***5 | Left front support | |
| 48 | Z***6 | Left stairs | |
| 49 | G***0 | Nut M10 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
