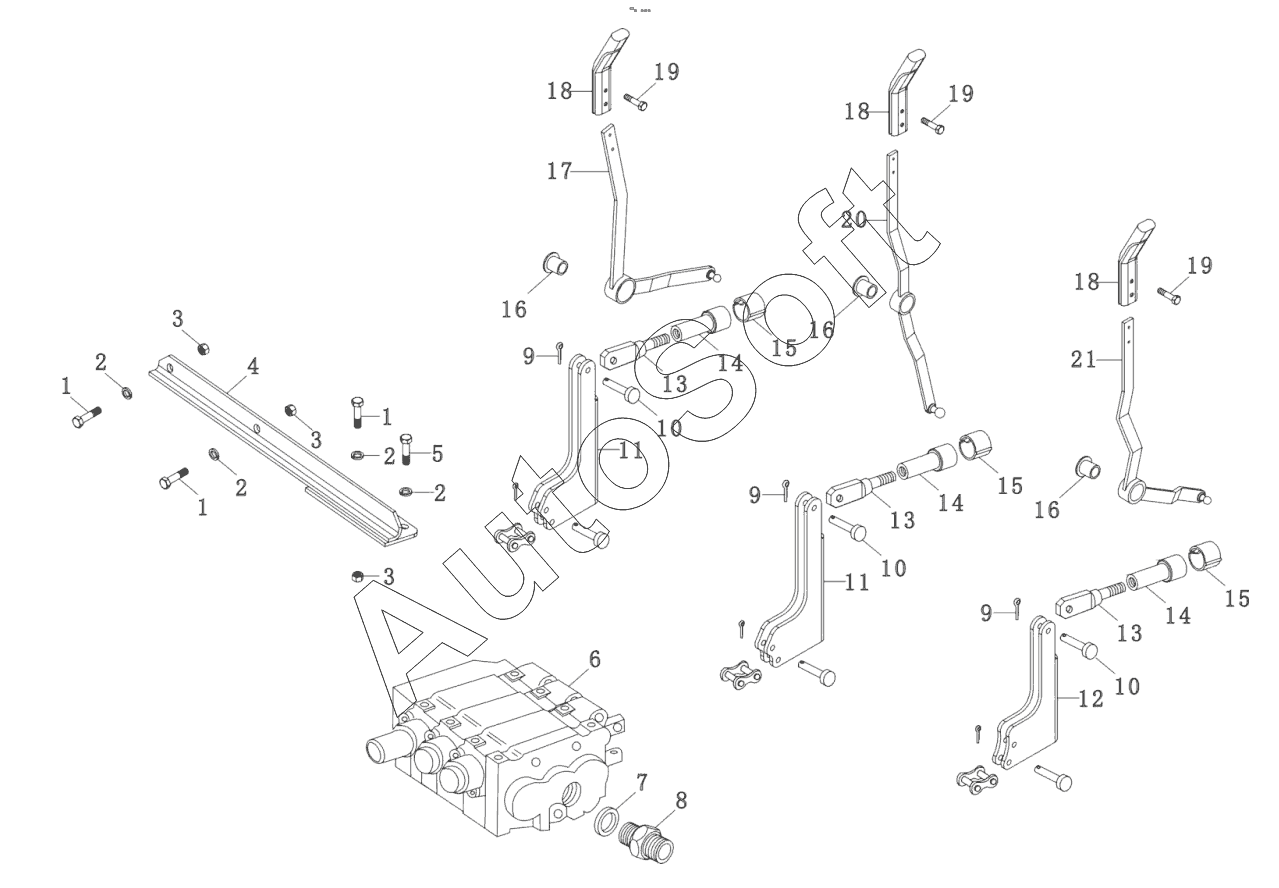

Каталог запасных частей к технике: YTO X1204 (2013). Three-piece multi-way valve & control
12
21
20
19
19
19
18
18
18
18
18
18
18
18
18
18
18
18
17
16
16
16
15
15
15
14
14
14
13
13
13
1
1
1
11
11
10
10
10
9
9
9
8
7
6
5
4
3
3
3
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***6 | Bolt M10x1.25x65 | |
| 2 | G***7 | Washer 12-Zn.D | |
| 3 | G***0 | Nut M16x1.5 | |
| 4 | 5***4 | Distribution valve bracket (optional) | |
| 5 | G***0 | Bolt M12x40-Zn.D | |
| 6 | 1***4 | With 2-piece single-acting valve/Double-acting & one-piece valve | |
| 7 | 1***0 | Rectangular gasket | |
| 8 | 5***A | Pipe joint | |
| 9 | G***0 | Cotter pin 2x12 | |
| 10 | 1***5 | Connecting pin, control rod, multi-way valve | |
| 11 | 1***3 | Control fork , II | |
| 12 | 1***2 | Control fork, I | |
| 13 | S***3 | Control link, multi-way valve | |
| 14 | 1***1 | Cover spherical joint | |
| 15 | 1***4 | Grip 13 | |
| 16 | 1***2 | Bushing, outer lever | |
| 17 | 1***5 | Control lever assembly, 3-piece valve | |
| 18 | S***1 | Head, handle, one-piece valve | |
| 18 | S***2 | Head, handle, two-piece valve | |
| 18 | S***3 | Head, handle, three-piece valve | |
| 19 | 5***C | Bolt M4x10 | |
| 20 | 1***1 | Control lever assembly, 1-piece valve | |
| 21 | 1***2 | Control lever assembly, 2-piece valve |
