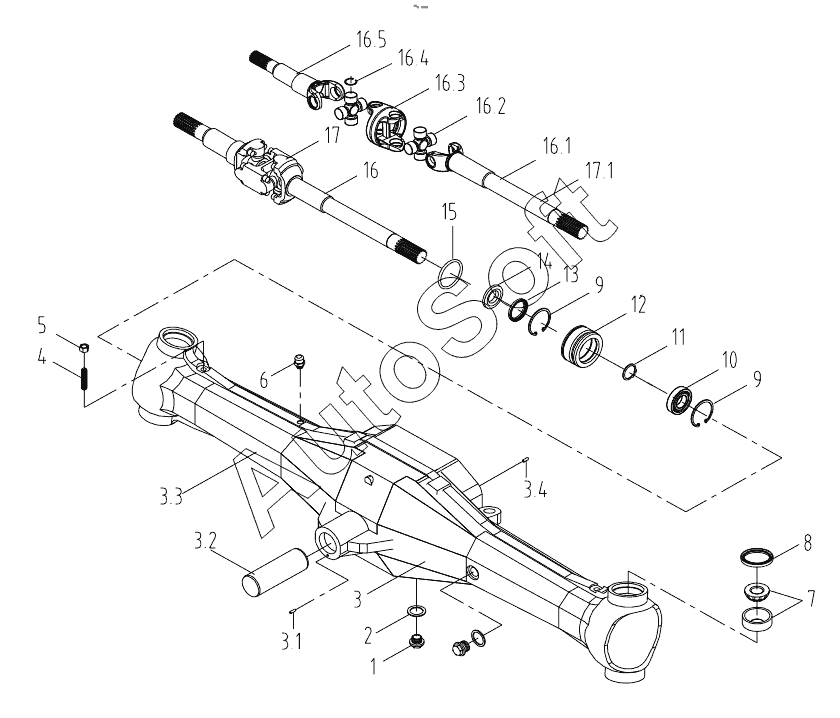

Каталог запасных частей к технике: YTO X1204 (2013). Front axle assembly
1
2
3
3.1
3.2
3.3
3.4
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
16.1
17.1
16.2
16.3
16.4
16.5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| SZ1004.31E.001 | S***1 | Front axle assembly | |
| 1 | 1***0 | Screw plug M22x1.5 | |
| 10 | G***4 | Bearing 6007 (35x62x14) | |
| 11 | 1***6 | Circlip 62 | |
| 12 | 4***8 | Bearing seat, half axle | |
| 13 | 5***8 | Oil seal FB 40x62x10 | |
| 14 | 4***7 | Thrust Collar, oil seal, half axle | |
| 15 | 4***3 | O-sealing ring 80x2.62 | |
| 16 | 8***0 | Cardan shaft assembly (RH) | |
| 16.1 | 8***0 | Long fork shaft (RH) | |
| 16.2 | 8***0 | Spider | |
| 16.3 | 8***0 | Double fork | |
| 16.4 | 8***0 | Circlip | |
| 16.5 | 8***0 | Short fork shaft | |
| 17 | 8***0 | Cardan shaft assembly (LH) | |
| 17.1 | 8***0 | Long fork shaft (LH) | |
| 2 | J***7 | Composite seal washer 22 | |
| 3 | 2***4 | Axle housing unit | |
| 3.1 | 4***6 | Dowel pin 5x15 | |
| 3.2 | 1***7 | Rocking pin, front axle | |
| 3.3 | 3***3 | Axle housing | |
| 3.4 | 4***1 | Dowel pin 10x20 | |
| 4 | 5***5 | Limit screw M12x1.25x55 | |
| 5 | 1***8 | Nut M12x1.25 | |
| 6 | 1***8 | Breather plug assembly | |
| 7 | 5***0 | Ball pivot pair, kingpin | |
| 8 | 5***2 | Sealing ring | |
| 9 | 1***5 | Circlip 35 |
