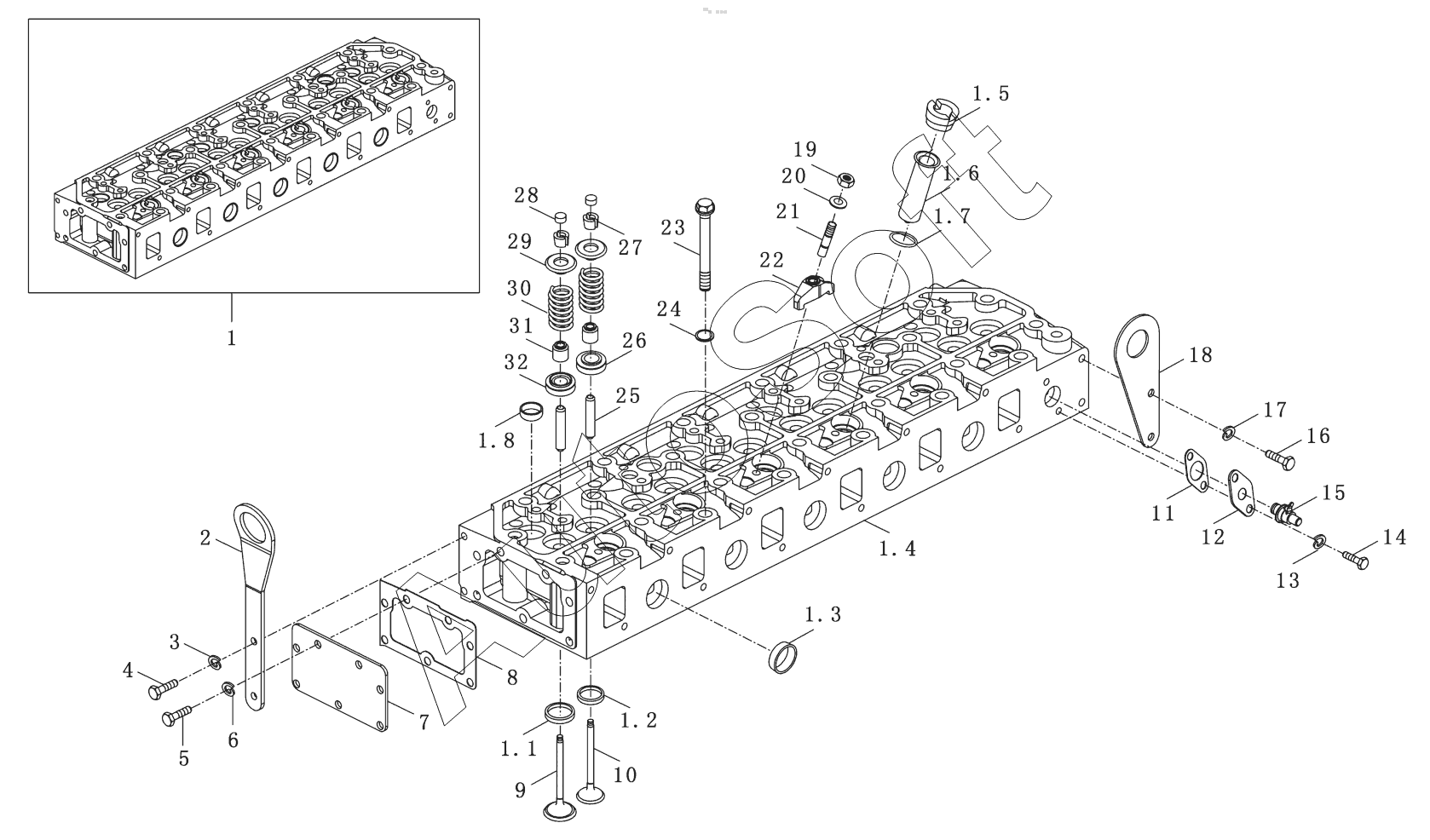

Каталог запасных частей к технике: YTO X1204 (2013). Cylinder Head Assy
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L***1 | Cylinder head mechanical assembly | |
| 1.1 | R***Y | Seat ring, inlet valve | |
| 1.10 | R***7 | Bowl plug 10 | |
| 1.2 | R***3 | Seat ring, exhaust valve | |
| 1.3 | R***6 | Bowl plug 35 | |
| 1.4 | L***1 | Cylinder head | |
| 1.5 | L***1 | Injector stud bolt | |
| 1.6 | L***9 | Sleeve, fuel injector | |
| 1.7 | G***5 | O-rubber sealing ring 30x31 | |
| 1.8 | Y***8 | Bowl plug | |
| 1.9 | R***5 | Bowl plug 42 | |
| 10 | R***2 | Exhaust valve | |
| 11 | R***3 | Gadket, water return adapter | |
| 12 | 1***1 | Install plate, water valve of heater | |
| 13 | G***3 | Spring washer 8 | |
| 14 | G***1 | Bolt M10x25-8.8-Zn.D | |
| 15 | W***0 | Heater switch | |
| 16 | G***1 | Bolt M10x20-8.8-Zn.D | |
| 17 | G***3 | Spring washer 8 | |
| 18 | R***9 | Hoisting ear | |
| 19 | G***2 | Nut M8-8-Zn.D | |
| 2 | 6***E | Front hoisting ear | |
| 20 | G***9 | Spherical washer 8 | |
| 21 | R***8 | Stud, clamp plate of injector | |
| 22 | R***8 | Clamp plate, injector | |
| 23 | R***7 | Bolt, cylinder head | |
| 24 | R***2 | Washer, cylinder head bolt | |
| 25 | R***B | Valve guide | |
| 25 | R***E | Valve guide | |
| 26 | R***0 | Valve rotocap assembly | |
| 27 | R***5 | Valve collet | |
| 28 | R***6 | Valve cap | |
| 29 | R***Y | Retainer, valve spring | |
| 3 | G***3 | Spring washer 8 | |
| 30 | R***Y | Valve spring | |
| 31 | R***A | Oil seal, valve | |
| 32 | R***Y | Spacer, inlet valve spring | |
| 33 | G***2 | Nut M8-8-Zn.D | |
| 34 | 3***0 | Rocker shaft assembly | |
| 34.1 | L***9 | Screw plug Z3/8" | |
| 34.10 | G***6 | Bolt M6x16 | |
| 34.11 | G***D | Nut M6-Zn.D | |
| 34.12 | 3***1 | Rocker shaft | |
| 34.13 | R***6 | Seat, rocker shaft | |
| 34.2 | G***6 | Retaining ring 25 | |
| 34.3 | R***3 | Spring, roeker shaft end | |
| 34.4 | R***4 | Washer, rocker shaft | |
| 34.5 | R***0 | Rocker arm | |
| 34.6 | G***4 | Nut M10x1 | |
| 34.7 | R***8 | Adjusting screw rocker arm | |
| 34.8 | R***2 | Spring, rocker shaft | |
| 34.9 | R***5 | Seat, rocker shaft | |
| 35 | R***1 | Stud, rocker shaft seat | |
| 36 | L***A | Gasket, Cylinder head | |
| 37 | G***2 | Bolt M10x85-8.8-Zn.D | |
| 38 | G***8 | Washer 10-140HV-Zn.D | |
| 4 | G***1 | Bolt M10x20-8.8-Zn.D | |
| 5 | G***1 | Bolt M10x25-8.8-Zn.D | |
| 6 | G***3 | Spring washer 8 | |
| 7 | 6***E | Cap, front water outlet hole | |
| 8 | R***4 | Gasket, Cap | |
| 9 | R***Y | Inlet valve |
