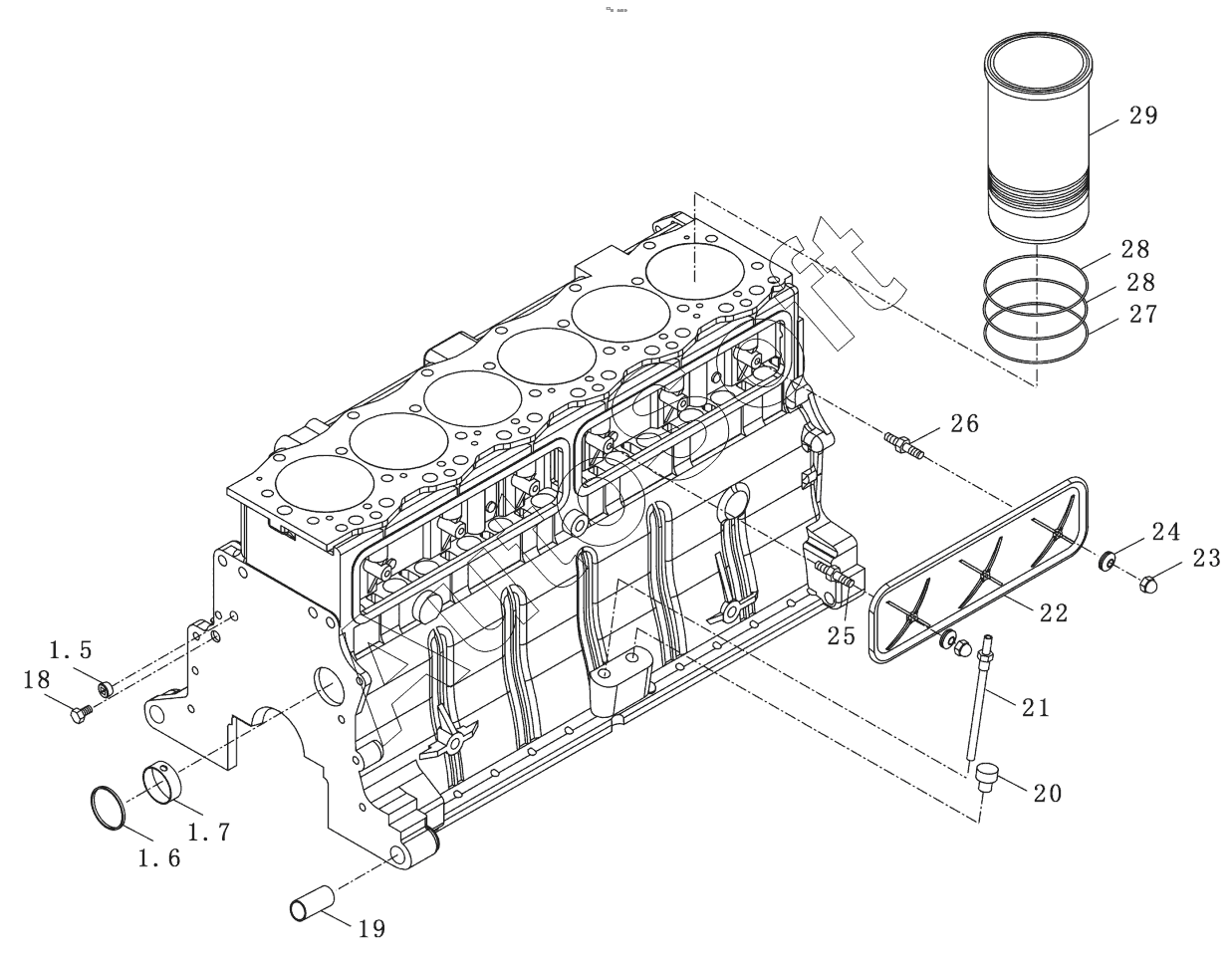

Каталог запасных частей к технике: YTO X1204 (2013). Cylinder Block Assy
1.5
1.6
1.7
18
19
20
21
22
23
24
25
26
27
28
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Cylinder block mechanical assembly | |
| 1.1 | 6***1 | Cylinder block | |
| 1.10 | R***5 | Washer, main bearing bolt | |
| 1.11 | L***1 | Cap, rear main bearing | |
| 1.12 | L***3 | Cap, locating main bearing | |
| 1.2 | R***6 | Camshaft front bearing | |
| 1.3 | L***9 | Screw plug Z3/8" | |
| 1.4 | R***8 | Bowl plug 50 | |
| 1.5 | L***9 | Screw plug Z3/8" | |
| 1.6 | Q***4 | Plug 60 | |
| 1.7 | R***7 | Camshaft bearing | |
| 1.8 | L***2 | Cap, mian bearing | |
| 1.9 | R***4 | Bolt, main bearing | |
| 10 | 1***0 | Water tank drain valve assembly | |
| 11 | J***0 | Hose clamp d32 | |
| 12 | 4***E | Drain hose | |
| 13 | R***7 | Gasket, Cap | |
| 14 | 6***8 | Cover plate | |
| 15 | G***3 | Spring washer 8 | |
| 16 | G***1 | Bolt M10x20-8.8-Zn.D | |
| 17 | Y***1 | Screw plug Z 1/8 " | |
| 18 | Y***1 | Screw plug Z 1/8 " | |
| 19 | R***5 | Hollow dowel, cylinder block rear face | |
| 2 | R***1 | Dowel.cylinder block top face | |
| 20 | R***E | Plug | |
| 21 | L***0 | Drainpipeassembly, crankcase | |
| 22 | 6***A | Cover, front push rod chamber | |
| 23 | G***3 | Cap nut M6-Zn.D | |
| 24 | R***7 | Rubber sealing ring | |
| 25 | R***1 | Stud, push rod chamber cover | |
| 26 | R***E | Stud, push rod chamber cover | |
| 27 | R***A | Cylinder liner seal ring | |
| 28 | R***3 | Cylinder liner seal ring | |
| 29 | R***A | Cylinder liner | |
| 3 | R***3 | Dowel, cylinderblockupperfront face | |
| 30 | L***2 | Spindle tile | |
| 31 | L***2 | Oil pump pressure limiting valve parts | |
| 32 | R***3 | Nozzle bolt | |
| 33 | 6***6 | Washer | |
| 34 | 6***1 | Nozzle parts | |
| 35 | B***9 | Nozzle gasket | |
| 36 | L***4 | Main bearing thrust tile | |
| 4 | R***1 | Dowel.cylinder block top face | |
| 5 | 4***1 | Oil pressure meter joint | |
| 6 | R***1 | Rotor pad sheet | |
| 7 | 6***2 | Bottom cover | |
| 8 | G***3 | Spring washer 8 | |
| 9 | G***1 | Bolt M10x20-8.8-Zn.D |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
