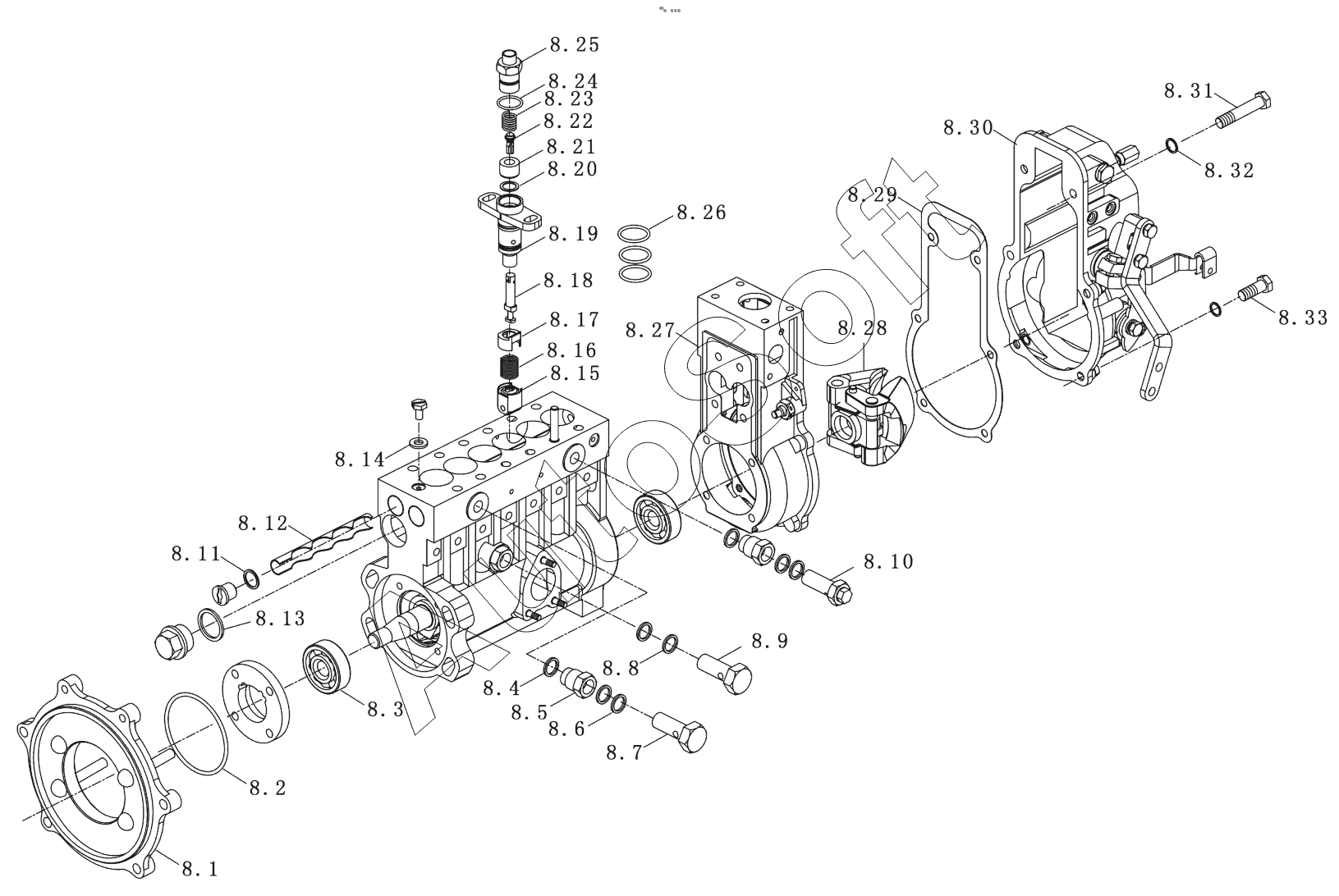

Каталог запасных частей к технике: YTO X1204 (2013). Fuel Injection Pump Installation assy Assy
8.1
8.2
8.3
8.4
8.5
8.6
8.7
8.8
8.9
8.10
8.11
8.12
8.13
8.14
8.15
8.16
8.17
8.18
8.19
8.20
8.21
8.22
8.23
8.24
8.25
8.26
8.27
8.28
8.29
8.30
8.31
8.32
8.33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| SI/HZ2204A-02 | S***2 | Tappet assy | |
| SP/HF2205.5-04 | S***4 | Joint bolt assy, fuel inlet pipe | |
| SY2023A1 | S***1 | Hand primer assy | |
| 1 | 5***2 | Lubricating oil pipe screw | |
| 10 | B***A | Copper washer | |
| 11 | B***1 | Screw, pipe | |
| 12 | 6***3 | Lubricating oil pump | |
| 13 | B***1 | Screw, pipe | |
| 14 | B***9 | Nozzle gasket | |
| 15 | B***B | Oil transfer pump gasket | |
| 16 | S***B | Feed pump | |
| 16.1 | S***9 | Screw plug | |
| 16.10 | S***1 | Delivery pipe joint chair | |
| 16.11 | S***1 | Washer | |
| 16.12 | S***2 | Protecting sleeve | |
| 16.13 | S***3 | Joint bolt, fuel outlet pipe | |
| 16.14 | S***8 | Sealing ring | |
| 16.15 | S***4 | Hand primer joint chair | |
| 16.16 | S***7 | Reinforced oil seal | |
| 16.17 | S***6 | Guide sleeve | |
| 16.18 | S***3 | Cylinder | |
| 16.19 | S***1 | Knochout pin assy | |
| 16.2 | S***8 | O-rubber sealing ring | |
| 16.20 | S***2 | Return spring | |
| 16.21 | S***4 | Hand primer joint chair | |
| 16.22 | S***5 | Check valve | |
| 16.23 | S***5 | Check valve spring | |
| 16.24 | X***2 | Spring seat | |
| 16.25 | S***3 | Roller | |
| 16.26 | S***2 | Tappet | |
| 16.27 | S***1 | Slid rod | |
| 16.28 | S***4 | Pin | |
| 16.29 | S***1 | Wire loop | |
| 16.3 | S***7 | Piston spring | |
| 16.30 | S***2 | Push rod | |
| 16.31 | S***3 | Reinforced oil seal | |
| 16.32 | S***1 | Fuel supply pump housing | |
| 16.33 | S***2 | Filter screen | |
| 16.34 | S***1 | Washer | |
| 16.35 | S***2 | Protecting sleeve | |
| 16.36 | G***2 | Nut M8-8-Zn.D | |
| 16.4 | S***6 | Fuel supply pump piston | |
| 16.5 | S***1 | Designation strip | |
| 16.6 | S***5 | Check valve seat | |
| 16.7 | S***2 | Check valve | |
| 16.8 | S***0 | Check valve spring | |
| 16.9 | S***3 | Washer | |
| 17 | G***8 | Washer 10-140HV-Zn.D | |
| 18 | G***3 | Spring washer 8 | |
| 19 | G***2 | Nut M8-8-Zn.D | |
| 2 | 4***E | Washer | |
| 20 | S***1 | Washer | |
| 21 | S***3 | Joint bolt, fuel outlet pipe | |
| 22 | S***1 | Washer | |
| 23 | 6***0 | Oil pump tubing | |
| 24 | B***0 | Overflow fuel valve assembly | |
| 25 | S***1 | Washer | |
| 26 | S***2 | Protecting sleeve | |
| 27 | S***1 | Oil inlet bolt | |
| 3 | 6***E | Advance machine lubricating oil pipe | |
| 4 | 5***2 | Lubricating oil pipe screw | |
| 5 | G***1 | Bolt M10x20-8.8-Zn.D | |
| 6 | G***3 | Spring washer 8 | |
| 7 | G***8 | Washer 10-140HV-Zn.D | |
| 8 | B***F | Fuel injection pump | |
| 8.1 | P***0 | Fuel injection pump joint board | |
| 8.10 | B***0 | Overflow fuel valve assembly | |
| 8.11 | Y***6 | Copper washer | |
| 8.12 | P***2 | Oil deflector | |
| 8.13 | Y***7 | Copper washer | |
| 8.14 | B***4 | Copper washer | |
| 8.15 | Y***7 | Tappet body assembly | |
| 8.16 | B***8 | Plunger spring | |
| 8.17 | Y***9 | Upper seat, plunger spring | |
| 8.18 | Y***I | Plunger | |
| 8.19 | B***I | Plunger barrel | |
| 8.2 | Q***2 | O-rubber sealing ring 85x3.1 | |
| 8.20 | B***1 | Sealing washer | |
| 8.21 | Y***I | Delivery valve | |
| 8.22 | Y***2 | The oil valve seat | |
| 8.23 | Y***5 | Spring, delivery valve | |
| 8.24 | G***2 | O sealing ring 15x1.8 | |
| 8.25 | B***A | Joint, delivery valve | |
| 8.26 | Y***6 | O-rubber sealing ring | |
| 8.27 | T***0 | Governor housing assy | |
| 8.28 | T***0 | Fly hammer assy | |
| 8.29 | T***7 | Washer | |
| 8.3 | G***4 | Bearing 7025E | |
| 8.30 | T***0 | Governor cover assy | |
| 8.31 | G***8 | Bolt M6x45 | |
| 8.32 | G***7 | Washer 12 | |
| 8.33 | G***0 | Bolt M6x25 | |
| 8.4 | Y***8 | Copper washer | |
| 8.5 | B***1 | Pipe joint | |
| 8.6 | B***A | Copper washer | |
| 8.7 | B***1 | Screw, pipe | |
| 8.8 | B***9 | Nozzle gasket | |
| 8.9 | P***1 | Small hexangular bolt | |
| 9 | L***1 | Fuel injection pump connection plate gasket |
