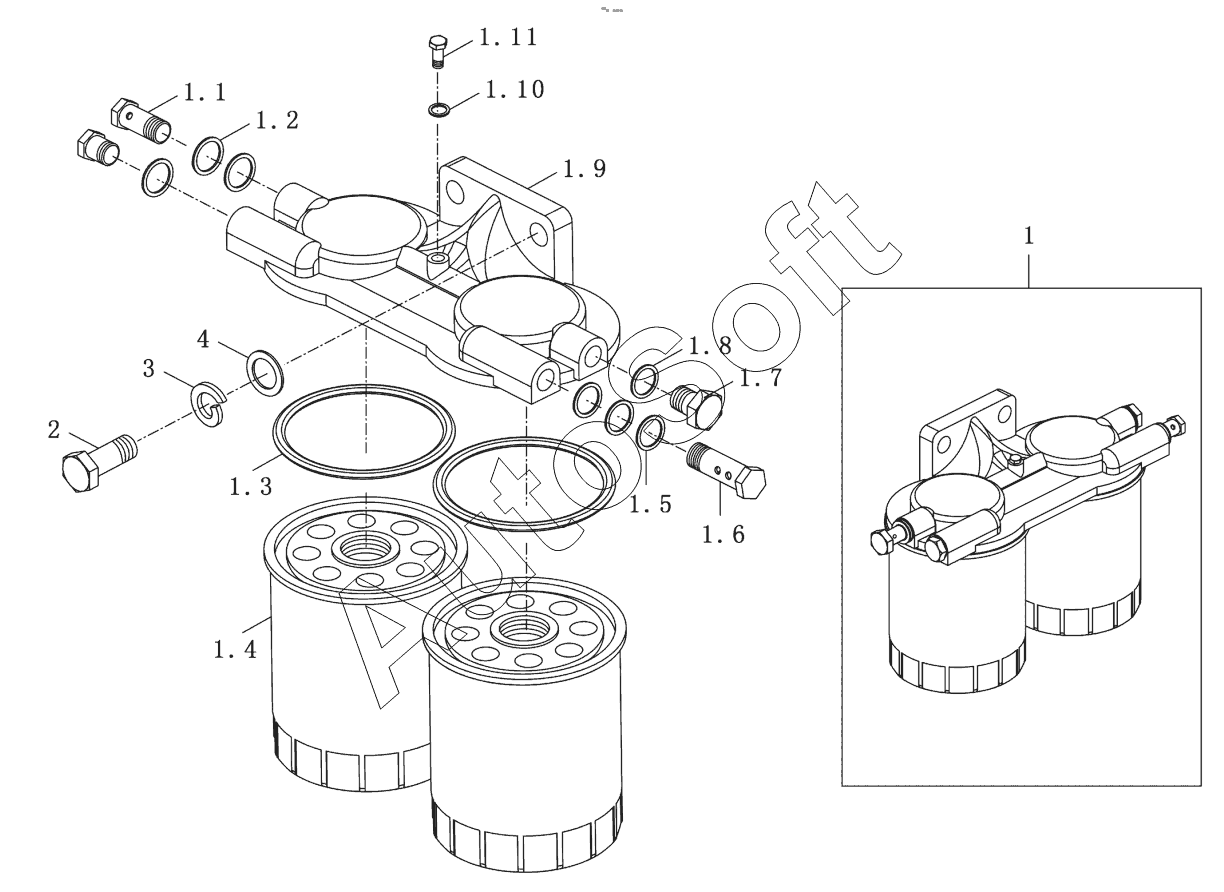

Каталог запасных частей к технике: YTO X1204 (2013). Fuel Filter Installation Assy
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.10
1.11
2
3
4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | C***S | Fuel Filter Installation assembly | |
| 1.1 | C***5 | Single channel out oil bolt | |
| 1.10 | C***3 | Composite gasket I | |
| 1.11 | C***2 | Air bleed screw plug | |
| 1.2 | C***4 | Composite gasket II | |
| 1.3 | C***4 | Sealing ring | |
| 1.4 | C***0 | Rotary type diesel filter | |
| 1.5 | C***4 | Composite gasket II | |
| 1.6 | C***6 | Double channel out oil bolt | |
| 1.7 | Q***9 | Screw plug | |
| 1.8 | C***4 | Composite gasket II | |
| 1.9 | C***1 | Fuel filter seat | |
| 10 | G***1 | Bolt M10x20-8.8-Zn.D | |
| 11 | S***2 | Oil-water separator shield | |
| 2 | G***1 | Bolt M10x20-8.8-Zn.D | |
| 3 | G***3 | Spring washer 8 | |
| 4 | G***8 | Washer 10-140HV-Zn.D | |
| 5 | D***0 | Oil-water separator assembly | |
| 5.1 | D***2 | Tube joint screw | |
| 5.10 | C***0 | Oil-water separator seat | |
| 5.11 | D***1 | Water cup | |
| 5.12 | C***4 | Gasket | |
| 5.13 | C***5 | Drain plug | |
| 5.2 | F***) | Combination washer 16 | |
| 5.3 | D***1 | Tube joint | |
| 5.4 | D***4 | Screw plug | |
| 5.5 | D***5 | Rubber washer | |
| 5.6 | C***2 | O-rubber sealing ring | |
| 5.7 | D***0 | Efficient diesel oil water separator assembly | |
| 5.8 | C***1 | Air bleed screw plug | |
| 5.9 | C***2 | Rubber washer | |
| 6 | G***1 | Bolt M10x20-8.8-Zn.D | |
| 7 | G***8 | Washer 10-140HV-Zn.D | |
| 8 | 4***1 | Oil-water separator support | |
| 9 | G***8 | Washer 10-140HV-Zn.D |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
