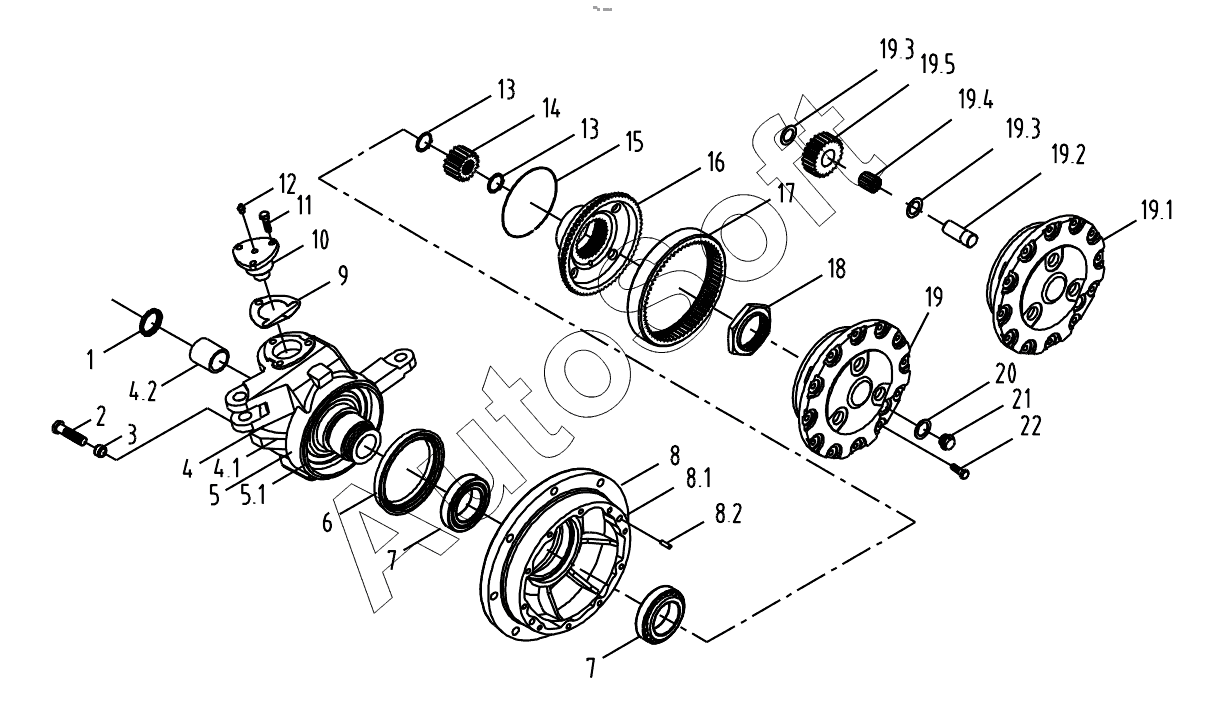

Каталог запасных частей к технике: YTO X1204 (2013). Front axle assembly

1
2
3
4
4.1
4.2
5
5.1
4.2
6
7
7
8
8.1
8.2
9
9
9
10
11
12
13
13
14
15
16
17
18
19
19.1
19.2
19.3
19.3
19.4
19.5
20
21
22
Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
1004.31.012 | 1***2 | Hub reductor assembly (RH) | |
1004.31.013 | 1***3 | Hub reductor assembly (LH) | |
1 | 8***9 | Oil seal, drive fork shaft 42x62x17 | |
10 | 5***2 | Kingpin, steering knuckle | |
11 | 1***4 | Bolt M12x1.25x30 | |
12 | G***9 | Oil cup M10x1 | |
13 | 5***0 | Circlip for shaft 30 | |
14 | 5***0 | Sun gear | |
15 | 4***9 | Baffle ring, ring gear | |
16 | 5***0 | Support, ring gear | |
17 | 5***3 | Ring gear | |
18 | 5***2 | Nut, support, ring gear | |
19 | 5***0 | Planet carrier unit | |
19.1 | 5***0 | Planet carrier | |
19.2 | 4***7 | Shaft, planetary gear | |
19.3 | 4***2 | Bearing retainer, planet gear | |
19.4 | 5***6 | Needle bearing | |
19.5 | 5***5 | Planetary gear | |
2 | 5***1 | Limit bolt M12x1.25x42 | |
20 | J***7 | Composite seal washer 22 | |
21 | 1***0 | Screw plug M22x1.5 | |
22 | 1***4 | Bolt M10x1.25x30 | |
3 | 5***2 | Spacer | |
4 | 1***8 | Steering knuckle unit (LH) | |
4.1 | 5***2 | Steering knuckle (LH) | |
4.2 | 5***8 | Bushing, steering knuckle | |
4.2 | 5***8 | Bushing, steering knuckle | |
5 | 1***6 | Steering knuckle unit (RH) | |
5.1 | 5***2 | Steering knuckle (RH) | |
6 | 8***2 | Bolt, wheel hub 165x190x17 | |
7 | 5***2 | Bearing, wheel hub (FR) | |
8 | 5***3 | Hub unit with dowel pin | |
8.1 | 8***3 | Hub, traction wheel (FR) | |
8.2 | 4***7 | Dowel pin 12x20 | |
9 | 5***2 | Adjusting shim 0.15mm | |
9 | 5***2 | Adjusting shim 0.20mm | |
9 | 5***2 | Adjusting shim 0.30mm |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
