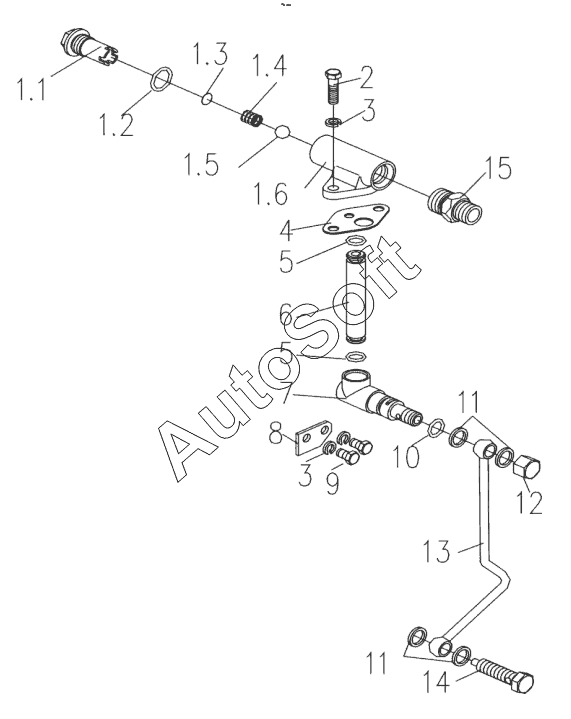

Каталог запасных частей к технике: YTO X1204 (2013). Transmission case assembly (FR)-cooling & lubrication systems
1.1
1.2
1.3
1.3
1.4
1.5
1.6
2
3
3
4
5
5
6
7
8
9
10
11
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | Pressure limiting valve assembly | |
| 1.1 | 1***0 | Seat, spring | |
| 1.2 | G***2 | O sealing ring 128x3.55 | |
| 1.3 | 1***8 | Adjusting shim | |
| 1.3 | 1***9 | Adjusting shim | |
| 1.4 | 1***7 | Spring, pressure relief valve | |
| 1.5 | G***9 | Steel ball 10 | |
| 1.6 | 1***6 | Casing, pressure limiting valve | |
| 10 | G***2 | O sealing ring 128x3.55 | |
| 11 | 1***7 | Rectangular gasket | |
| 12 | 1***2 | Screw plug | |
| 13 | 1***7 | Oil pipe unit, oil cup | |
| 14 | 5***3 | Pipe joint assembly, filler | |
| 15 | 1***3 | Oil inlet connector, pressure limiting valve | |
| 2 | G***6 | Bolt M10x28 | |
| 3 | G***7 | Washer 12 | |
| 4 | 1***5 | Paper gasket | |
| 5 | G***2 | O-ring 11.8x2.65 | |
| 6 | 1***6 | Transition oil pipe | |
| 7 | 1***A | Oil outlet pipe | |
| 8 | 1***7 | Locating plate | |
| 9 | G***6 | Bolt M10x28 |
