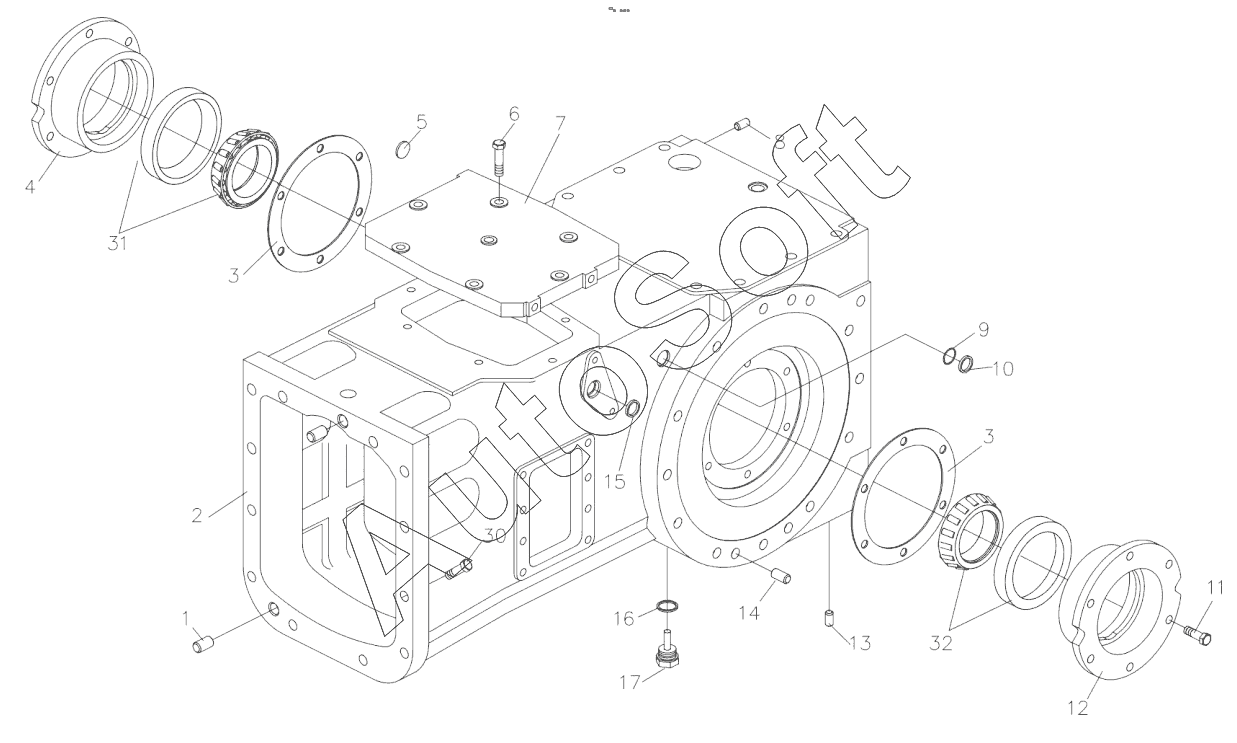

Каталог запасных частей к технике: YTO X1204 (2013). Transmission case assembly (RR)
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Dowel pin | |
| 2 | 1***1 | Housing, transmission case (RR) | |
| 3 | 4***2 | Adjusting shim, differential | |
| 4 | 4***3 | Bearing seat (RH), carrier, differential | |
| 5 | 1***0 | Core plug 22 | |
| 6 | G***6 | Bolt M12x1.25x100 | |
| 7 | 1***2 | Cover (UPR), transmission case (RR) | |
| 8 | 1***7 | Dowel pin D=10 | |
| 9 | 1***8 | O-ring 20.29x2.62 | |
| 10 | 5***6 | Bushing, oil seal | |
| 11 | 1***4 | Self-locking bolt M10x1.25x30 | |
| 12 | 4***4 | Bearing seat (LH), carrier, differential | |
| 13 | 5***3 | Dowel pin, Transmission case housing & knee housing | |
| 14 | 5***5 | Dowel pin, Transmission case housing & half axle housing | |
| 15 | 5***A | Bushing, oil seal, shaft, PTO | |
| 16 | 1***7 | Rectangular cross-section seal washer 22x28x1.5 | |
| 17 | 8***A | Magnetic drain plug unit | |
| 18 | G***6 | Retaining ring 80 | |
| 19 | 1***6 | Sleeve | |
| 20 | 8***8 | Nut, driven shaft, M50x1.5 | |
| 21 | 4***B | Bearing (FR), bevel gear 50.8x101.498x24.608 | |
| 22 | 4***6 | Adjusting shim, bearing | |
| 23 | 1***8 | Spacer sleeve, bevel pinion | |
| 24 | 1***Z | Driving gear, PTO | |
| 25 | 5***7 | Adjusting shim | |
| 26 | 5***9 | Bearing (RR), bevel pinion 55x120x45.5 | |
| 27 | G***6 | Bolt M12x1.25x100 | |
| 28 | 1***Z | Bevel gear wheel | |
| 29 | 1***Z | Shaft, bevel pinion | |
| 30 | G***6 | Bolt M12x1.25x100 | |
| 31 | G***0 | Tapered roller bearing | |
| 32 | G***0 | Tapered roller bearing |
