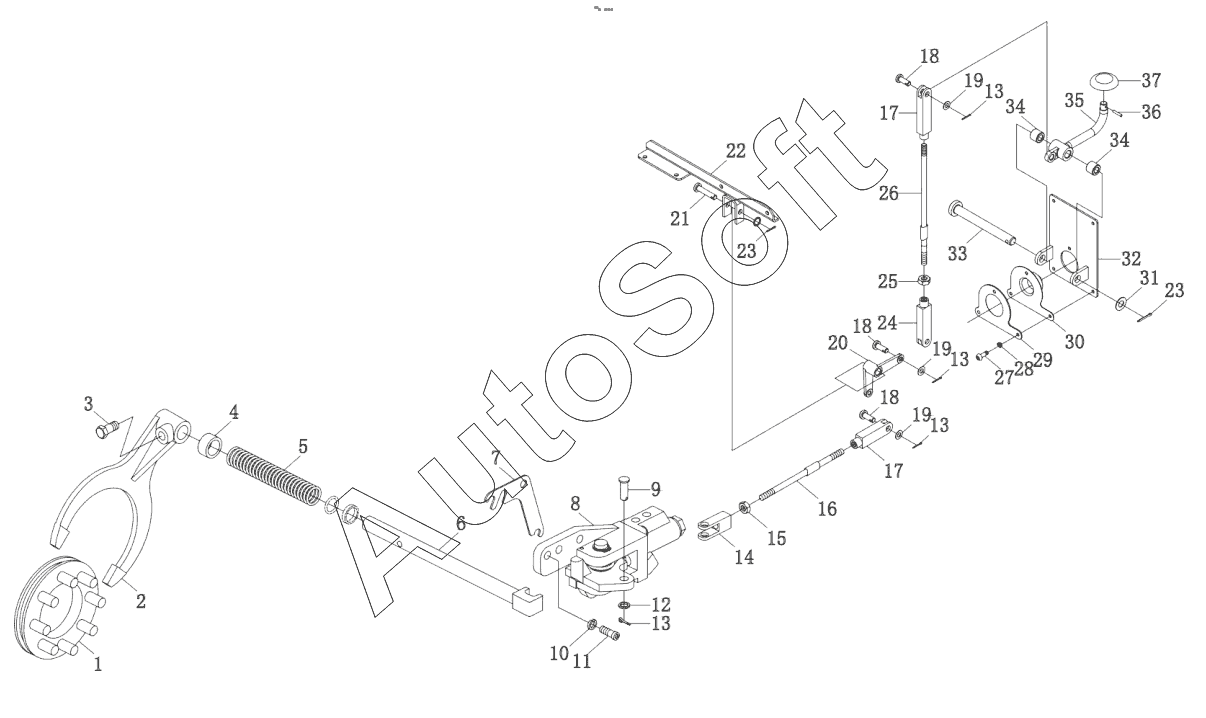

Каталог запасных частей к технике: YTO X1204 (2013). Transmission case assembly (RR)-differential lock & control
29
20
21
22
23
23
24
25
26
27
28
19
19
19
30
31
32
33
34
34
35
36
37
10
2
3
4
5
6
7
8
9
1
11
12
13
13
13
13
14
15
16
17
17
18
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***A | Differential lock assembly | |
| 2 | 4***5 | Fork, differential lock | |
| 3 | 4***1 | Screw, fork | |
| 4 | 4***0 | Spacer, spring, differential lock | |
| 5 | 5***9 | Spring, fork, differential lock | |
| 6 | 5***8 | Shaft, fork, differential lock | |
| 7 | 5***9 | Adjuster shim, disengaging mechanism, differential lock | |
| 8 | 5***5 | Hydraulic disengaging mechanism, differential lock | |
| 9 | G***6 | Pin shaft B30x90 | |
| 10 | G***7 | Washer 12-Zn.D | |
| 11 | G***5 | Screw M10x1.25x30 | |
| 12 | G***5 | Washer 14-Zn.D | |
| 13 | G***0 | Cotter pin 2x12 | |
| 14 | 5***6 | Clevis (RR) | |
| 15 | G***0 | Nut M10x1.25 | |
| 16 | 1***1 | Rod I, differential lock | |
| 17 | 1***3 | Connector, pull rod (LH) | |
| 18 | G***6 | Shaft, Pin B8x28 | |
| 19 | G***2 | Washer 8-Zn.D | |
| 20 | 1***3 | Rocker unit, differential lock | |
| 21 | G***6 | Pin shaft B30x90 | |
| 22 | 1***5 | Welded bracket unit, Retaining plate, multi-way valve | |
| 23 | G***0 | Cotter pin 2x12 | |
| 24 | 1***4 | Connector, pull rod (RH) | |
| 25 | G***0 | Nut M10 | |
| 26 | 1***2 | Differential lock rod,II | |
| 27 | G***0 | Bolt M5x16 | |
| 28 | G***7 | Washer 12-Zn.D | |
| 29 | 1***1 | Seal hood, differential lock | |
| 30 | 1***0 | Seal cover, differential lock | |
| 31 | G***5 | Washer 14-Zn.D | |
| 32 | 1***4 | Differential lock pedal shaft bracket welded unit | |
| 33 | G***6 | Pin shaft B30x90 | |
| 34 | 1***9 | Arm unit, pedal, differential lock | |
| 35 | 1***2 | Arm unit, pedal, differential lock | |
| 36 | B***Z | Pin 5x30 | |
| 37 | S***2 | Pedal, differential lock |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
