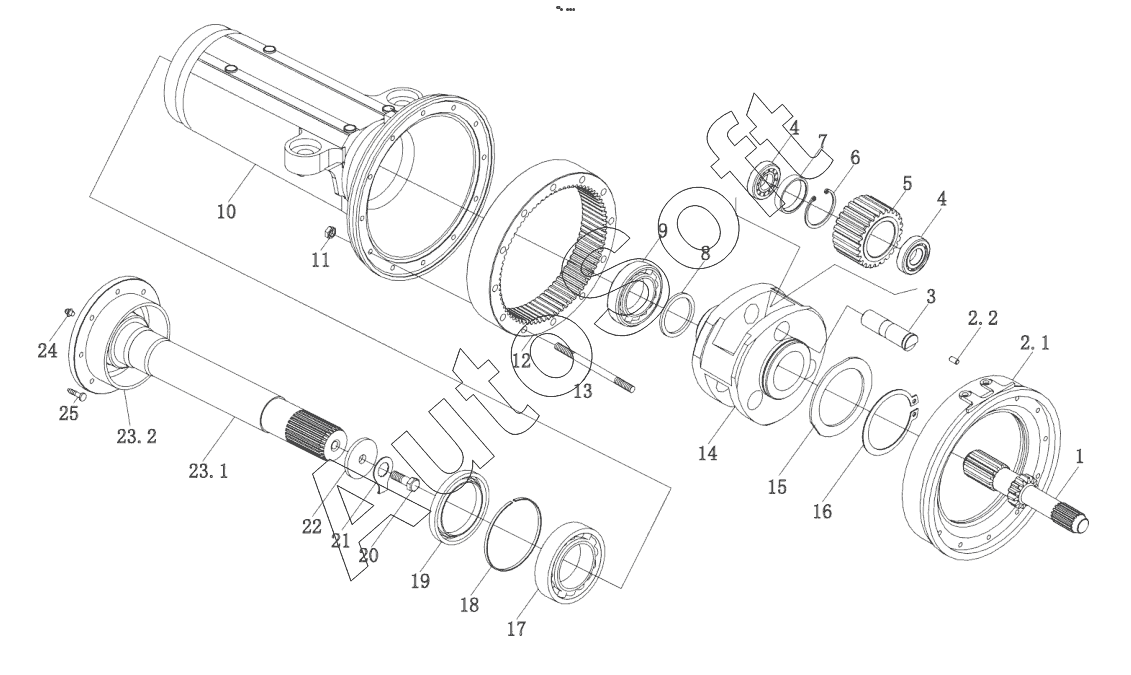

Каталог запасных частей к технике: YTO X1204 (2013). Final drive assembly (LH/RH)
1
1
2.1
2.2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23.1
23.2
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***Z | Shaft, sun gear (LH) | |
| 1 | 1***Z | Shaft, sun gear (RH) | |
| 10 | 5***4 | Housing, final drive | |
| 11 | G***6 | Nut M10x1 | |
| 12 | 1***7 | Ring gear | |
| 13 | 1***6 | Stud | |
| 14 | 1***1 | Planet carrier | |
| 15 | 1***2 | Stop plate | |
| 16 | G***6 | Retaining ring 80 | |
| 17 | G***4 | Bearing 6206E(206) | |
| 18 | 5***1 | Seal washer, live axle | |
| 19 | S***1 | Oil seal , live axle | |
| 2 | 5***5 | Housing assembly, brake | |
| 2.1 | 5***5 | Housing brake | |
| 2.2 | 5***0 | Dowel pin, housing, brake 10x19.5 | |
| 20 | 1***3 | Self-locking screw | |
| 21 | 1***0 | Locking plate, live axle | |
| 22 | 4***2 | Washer, axle, driving wheel | |
| 23 | S***0 | Live axle unit | |
| 23.1 | 5***0 | Live axle | |
| 23.2 | 5***2 | Seal cover, live axle | |
| 24 | G***7 | Oil cup M10x1 | |
| 25 | 4***2 | Bolt, spoke, live axle | |
| 3 | 1***1 | Shaft, planetary gear | |
| 4 | G***4 | Bearing NUP211E(92211E) | |
| 5 | 1***Z | Planetary gear | |
| 6 | G***6 | Retaining ring 80 | |
| 7 | 1***1 | Spacer | |
| 8 | 5***8 | Shim, live axle | |
| 9 | G***4 | Bearing 6206E(206) |
