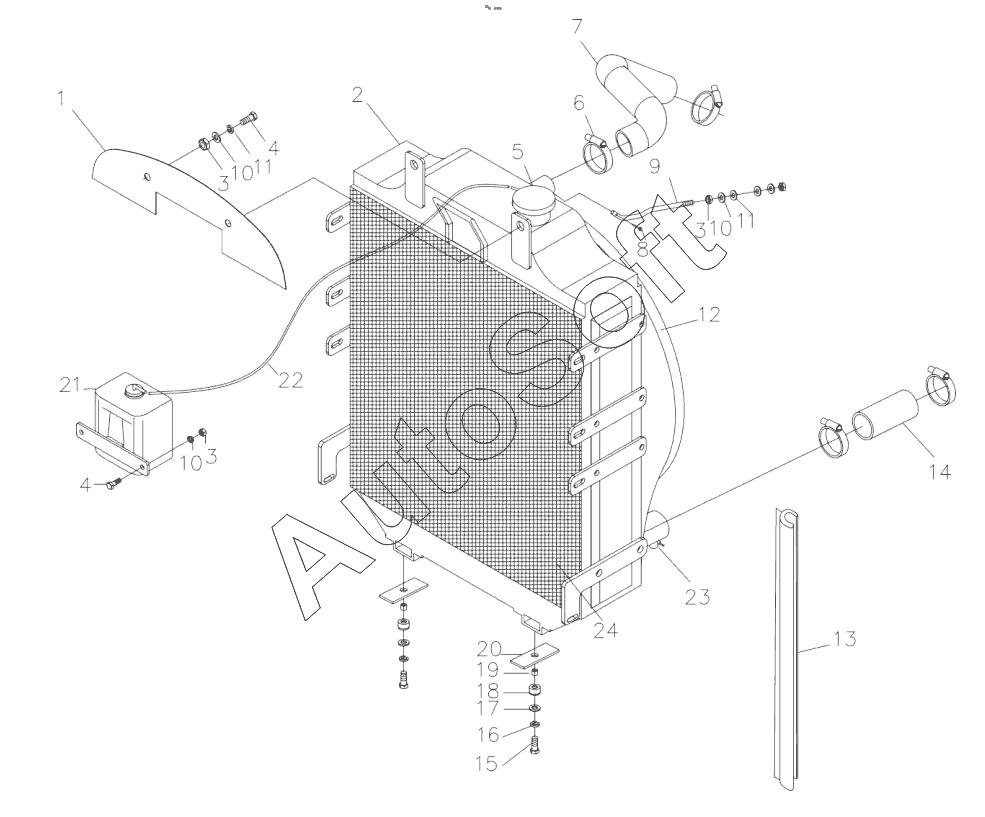

Каталог запасных частей к технике: YTO X1204 (2013). Installed radiator assembly
13
24
23
22
21
20
19
18
17
16
15
14
1
12
11
11
10
10
10
9
8
7
6
5
4
4
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | S***6 | Seal plate unit (UPR) | |
| 2 | S***V | Radiator assembly | |
| 3 | G***0 | Nut M10 | |
| 4 | G***0 | Bolt M12x40-Zn.D | |
| 5 | S***7 | Rap, radiator | |
| 6 | J***9 | Clamp d54 (stainless steel) | |
| 7 | L***1 | Water inlet hose, radiator | |
| 8 | G***6 | Pin 3x16 | |
| 9 | S***1 | Pull rod | |
| 10 | G***7 | Washer 8-Zn.D | |
| 11 | G***2 | Washer 8-Zn.D | |
| 12 | S***0 | Fan cowl | |
| 13 | S***6 | Gasket | |
| 14 | S***2 | Water outlet hose, radiator | |
| 15 | G***0 | Bolt M12x40-Zn.D | |
| 16 | G***7 | Washer 12-Zn.D | |
| 17 | G***0 | Washer 10 -Zn.D | |
| 18 | S***6 | Damping block (LWR), radiator | |
| 19 | 4***6 | Spacer, buffer, fuel tank | |
| 20 | S***5 | Damping block (UPR), radiator | |
| 21 | S***0 | Overflow tank | |
| 22 | S***5 | Water overflow pipe | |
| 23 | T***0 | Drain cock assembly | |
| 24 | S***3 | Grass windshield |
