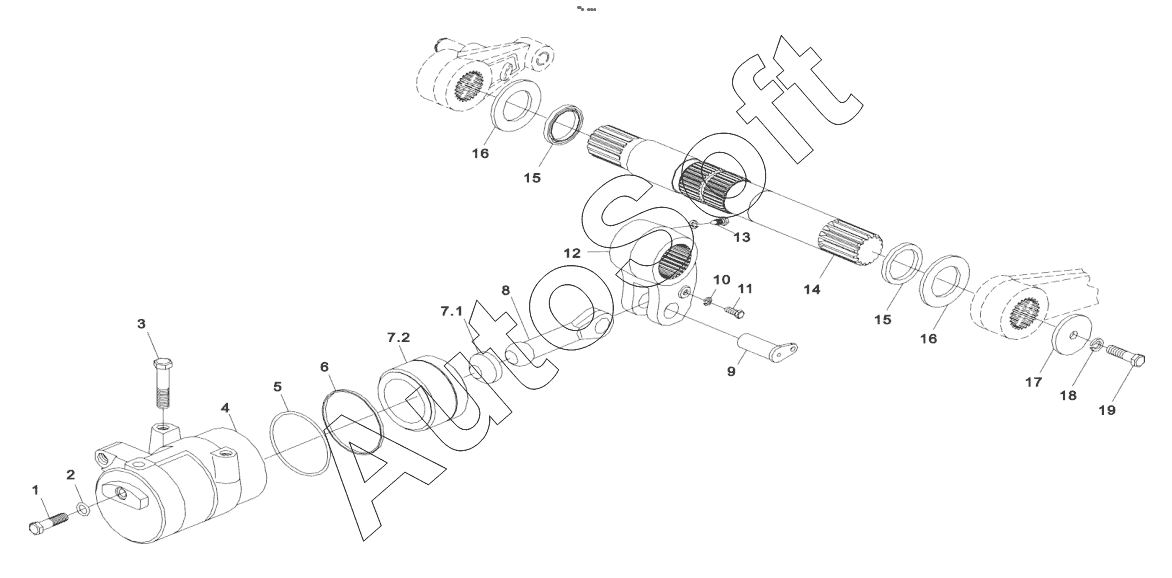

Каталог запасных частей к технике: YTO X1204 (2013). Lifting device assembly with auxiliary cylinder-lifting device cylinder piston, lifting device shaft and force transmission mechanism
1
2
3
4
5
6
7.1
7.2
8
9
10
11
12
13
14
15
15
16
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | Bolt M14x1.5x65-Zn.D | |
| 10 | G***8 | Washer 10 | |
| 11 | 1***2 | Bolt M10x1.25x16 | |
| 12 | 5***5 | Inner lift arm assembly | |
| 13 | 5***9 | Dowel bolt , inner lift arm | |
| 14 | 8***8 | Lift shaft | |
| 15 | 5***1 | Double-lip oil seal 55x70x8 | |
| 16 | 5***8 | Washer, bushing, lift arm | |
| 17 | 5***7 | Washer, lift shaft | |
| 18 | G***7 | Washer 10 | |
| 19 | 1***2 | Bolt M14x1.5x30 | |
| 2 | 1***8 | O-ring 17.12x2.62 | |
| 3 | 1***2 | Bolt M16x1.5x75 | |
| 4 | 5***8 | Cylinder, lifter | |
| 5 | 1***8 | O-ring 98.02x3.53 | |
| 6 | 5***1 | Retainer ring, O-ring, piston | |
| 7 | 5***A | Piston assembly, lifter | |
| 7.1 | 5***5 | Support, piston rod | |
| 7.2 | 5***2 | Piston, lifter | |
| 8 | 5***2 | Piston rod | |
| 9 | 5***3 | Pin, piston, lifter |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
