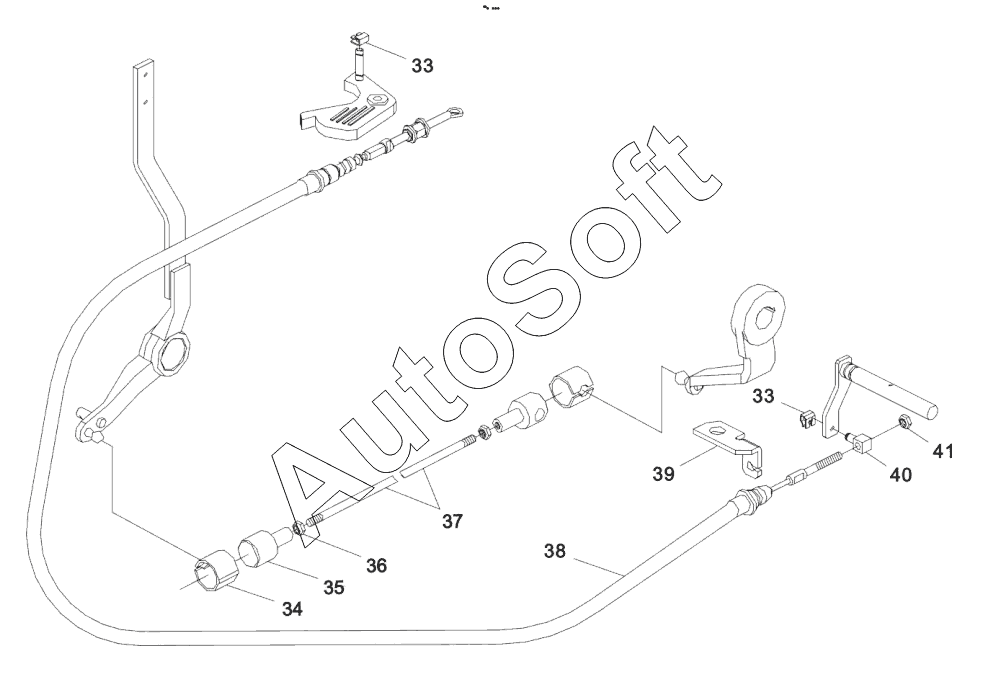

Каталог запасных частей к технике: YTO X1204 (2013). Lifter assembly with auxiliary cylinder-lifter control mechanism
33
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | Welded position control rod unit | |
| 3 | 1***4 | Head, handle, lever, force adjustment | |
| 4 | 5***C | Bolt M4x10 | |
| 5 | G***0 | Bolt M12x40-Zn.D | |
| 6 | G***7 | Washer 12-Zn.D | |
| 7 | G***0 | Nut M8 | |
| 8 | 1***5 | Circlip 21 | |
| 9 | 5***4 | Pin, lever | |
| 10 | 5***B | Spacer, pin, mechanical rod | |
| 11 | 5***6 | Spacer, lever | |
| 12 | 5***A | Thickness shim, shaft, lever | |
| 13 | 5***2 | Bushing, outer lever | |
| 14 | S***4 | Head, sensitivity handle | |
| 15 | 1***6 | Control lever assembly | |
| 16 | 5***5 | Washer 21x35x2, pin, lever | |
| 17 | 1***1 | Cover, ball joint | |
| 18 | G***6 | Nut M8 | |
| 19 | 1***1 | Adjusting yoke unit | |
| 20 | 1***3 | Grip10 | |
| 21 | 1***3 | Pin, adjustment lever | |
| 22 | 1***2 | Bolt M6x1x14 | |
| 23 | G***7 | Washer 18-Zn.D | |
| 24 | 5***2 | Pin, adjustment lever | |
| 25 | 5***2 | Universal joint assembly | |
| 26 | 9***2 | Spring pin | |
| 27 | 1***4 | Adjusting yoke, lowering valve | |
| 28 | 5***2 | Ball socket | |
| 29 | 4***2 | Ball socket | |
| 30 | G***6 | Bolt M10x28 | |
| 31 | 1***0 | Pin 4x32 | |
| 32 | S***3 | Head, handle, regulator valve | |
| 33 | 1***2 | Grip 5 | |
| 34 | 1***3 | Grip 13 | |
| 35 | 1***1 | Cover spherical joint13 | |
| 36 | G***6 | Nut M10-5 | |
| 37 | 1***2 | Control rod, lifter | |
| 38 | 5***2 | Cable, fast rise-fall | |
| 39 | 5***2 | Grip, cable | |
| 40 | 5***2 | Adjusting pin, cable | |
| 41 | G***7 | Nut M6 | |
| 42 | G***6 | Pin 6.3x26 | |
| 43 | 1***2 | Welded position control rod unit | |
| 44 | G***6 | Bolt M10x28 | |
| 45 | 5***2 | Control support (LWR) | |
| 46 | 5***A | Ball bushing | |
| 47 | 5***8 | Cover, lever | |
| 48 | 5***2 | Control base assembly | |
| 49 | 5***2 | Control lever assembly | |
| 50 | 1***5 | Operating shaft assembly | |
| 51 | 1***5 | Spiral spring pin 6x26 | |
| 52 | 1***4 | Control lever (LWR) | |
| 53 | 1***9 | Cover assembly, long pin | |
| 54 | 1***8 | Cover assembly, long pin |
