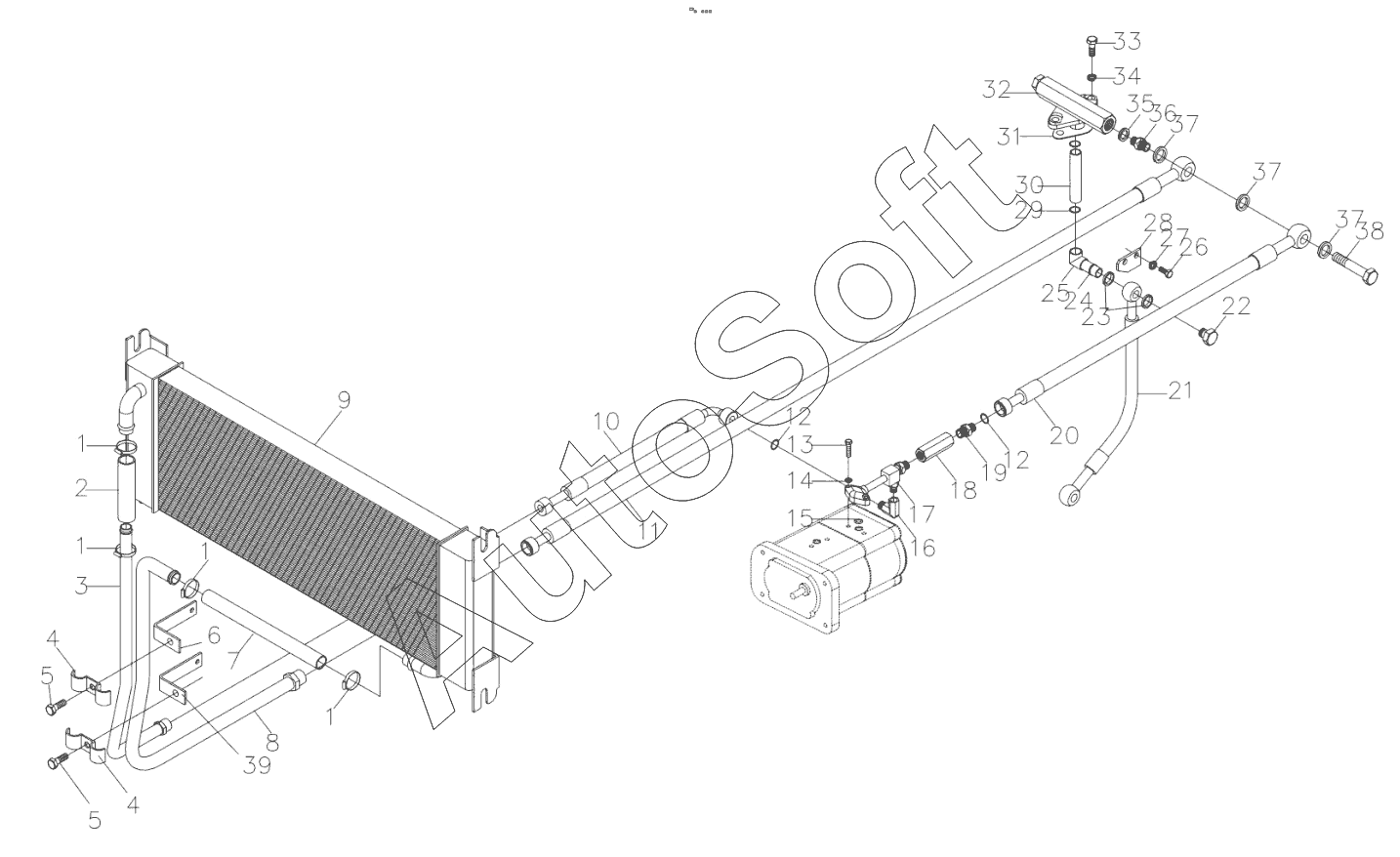

Каталог запасных частей к технике: YTO X1204 (2013). Lubrication and cooling system assembly
30
21
22
23
24
25
26
27
28
29
20
31
32
33
34
35
36
37
37
37
38
39
11
2
3
4
4
5
5
6
7
8
9
10
1
1
1
1
12
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | J***9 | Clamp 10-16 | |
| 2 | 1***8 | Rubber sleeve | |
| 3 | S***1 | Oil inlet pipe assembly, radiator | |
| 4 | 1***2 | Oil pipe clamp | |
| 5 | G***5 | Bolt M6x20-Zn.D | |
| 6 | S***1 | Support, oil pipe | |
| 7 | S***1 | Rubber sleeve, oil outlet | |
| 8 | S***2 | Oil outlet pipe assembly, radiator | |
| 9 | 1***1 | Radiator assembly | |
| 10 | S***7 | Oil inlet hose assembly, radiator | |
| 11 | S***6 | Oil outlet hose assembly, radiator | |
| 12 | G***5 | O-ring | |
| 13 | G***0 | Bolt M12x40-Zn.D | |
| 14 | G***7 | Washer 8-Zn.D | |
| 15 | 1***1 | O-ring 2.62x13.94 | |
| 16 | S***9 | Union elbow | |
| 17 | 1***1 | Oil outlet pipe assembly | |
| 18 | 1***8 | Straight check valve 0.5 | |
| 19 | 1***9 | Connector M22/R2 | |
| 20 | S***5 | Pump outlet pipe assembly | |
| 21 | 5***0 | Oil pipe unit, oil cup | |
| 22 | 1***2 | Screw plug | |
| 23 | 1***7 | Rectangular gasket | |
| 24 | G***5 | O-ring 15x2.65-G-N | |
| 25 | 1***8 | Oil outlet pipe | |
| 26 | G***0 | Bolt M6x12 | |
| 27 | G***7 | Washer 12-Zn.D | |
| 28 | 1***7 | Locating plate | |
| 29 | G***5 | O-ring | |
| 30 | 1***6 | Transition oil pipe | |
| 31 | 1***5 | Paper gasket | |
| 32 | 1***3 | Pressure limiting valve assembly | |
| 33 | G***0 | Bolt M6x12 | |
| 34 | G***7 | Washer 12-Zn.D | |
| 35 | J***7 | Washer 33 | |
| 36 | 1***5 | Adapter | |
| 37 | J***7 | Washer 33 | |
| 38 | 1***1 | Hollow bolt | |
| 39 | S***7 | Support II, oil pipe |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
