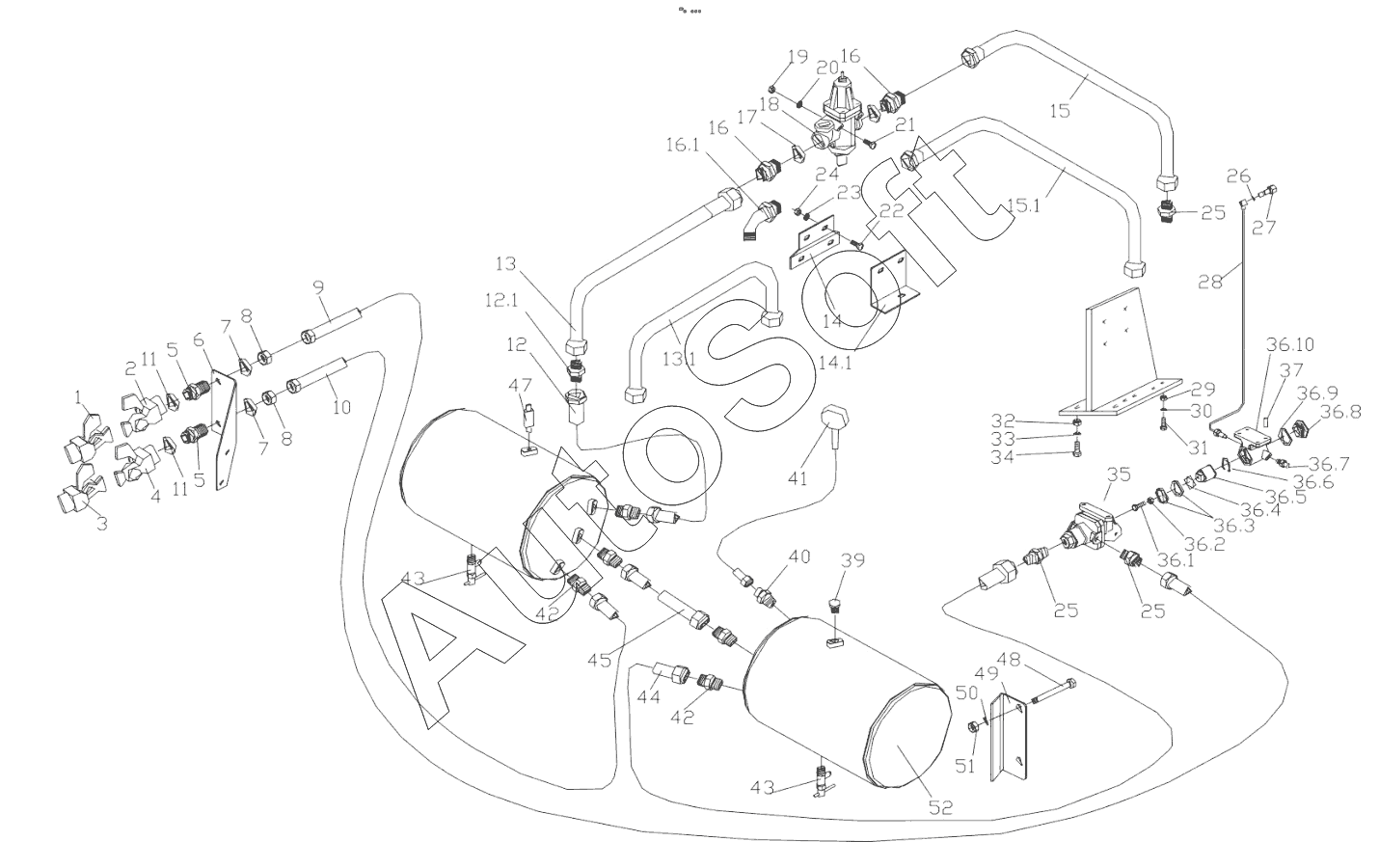

Каталог запасных частей к технике: YTO X1204 (2013). Trailer brake system
1
2
3
4
5
5
6
7
7
8
8
9
10
11
11
12
12.1
13
14
15
16
16
16.1
17
18
19
20
21
22
23
24
25
25
25
26
27
28
29
30
31
32
33
34
35
36.1
36.2
36.3
36.4
36.5
36.6
36.7
36.8
36.9
36.1
37
39
40
41
42
42
43
43
44
45
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | V***B | Quick change coupler | |
| 10 | S***4 | Connecting pipe assembly, air brake valve-quick change coupler | |
| 11 | J***7 | Combined gasket16 | |
| 12 | S***3 | Connecting pipe assembly, pressure regulating valve-air reservoir | |
| 12.1 | S***4 | Connector | |
| 13 | S***1 | Air outlet pipe assembly, unloading valve | |
| 14 | S***3 | Bracket, unloading valve | |
| 15 | S***0 | Connecting pipe assembly, air compressor-unloading valve | |
| 16 | 1***3 | Union | |
| 16.1 | 1***2 | O-ring seal combination connector | |
| 17 | J***7 | Combined gasket22 | |
| 18 | M***D | Unloading valve | |
| 19 | G***0 | Nut M8-Zn.D | |
| 2 | V***A | Quick change coupler | |
| 20 | G***7 | Spring washer 6 | |
| 21 | G***0 | Bolt M12x25-Zn.D | |
| 22 | G***0 | Bolt M12x25-Zn.D | |
| 23 | G***7 | Washer 8 | |
| 24 | G***0 | Nut M8-Zn.D | |
| 25 | S***5 | Connector | |
| 26 | 1***0 | Rectangular cross-section seal ring | |
| 27 | 1***1 | Connecting bolt Hose (LH), master cylinder, brake | |
| 28 | 1***8 | Control lead, brake fluid pressure | |
| 29 | G***0 | Nut M8-Zn.D | |
| 3 | V***B | Quick change coupler | |
| 30 | G***7 | Spring washer 6 | |
| 31 | G***0 | Bolt M12x25-Zn.D | |
| 32 | G***0 | Nut M8-Zn.D | |
| 33 | G***7 | Washer 8 | |
| 34 | G***0 | Bolt M12x25-Zn.D | |
| 35 | 1***2 | Air brake valve assembly | |
| 36 | 1***1 | Oil pressure control, brake valve | |
| 36.1 | 1***2 | Body, cylinder | |
| 36.1 | G***0 | Bolt M12x25-Zn.D | |
| 36.2 | G***0 | Nut M8-Zn.D | |
| 36.3 | 1***5 | Dust cover unit | |
| 36.4 | G***6 | O-ring 37x3.1 | |
| 36.5 | 1***3 | Piston rod | |
| 36.6 | G***6 | Circlip 35 | |
| 36.7 | 1***3 | Bleeder screw | |
| 36.8 | 1***4 | Screw plug | |
| 36.9 | 1***5 | Washer | |
| 37 | G***6 | Pin 8x16 | |
| 39 | Q***9 | Hexagon head tapered plug 3/8 | |
| 4 | V***A | Quick change coupler | |
| 40 | 1***2 | Union | |
| 41 | Q***2 | Air pressure gauge | |
| 42 | 1***9 | Union | |
| 43 | 1***b | Cock, oil tank | |
| 44 | S***5 | Connecting pipe assembly, air reservoir-air brake valve | |
| 45 | S***7 | Connecting pipe assembly, 2 air reservoirs | |
| 47 | L***0 | Relief valve CA-10 | |
| 48 | 1***5 | Stay bolt | |
| 49 | 1***4 | Air cylinder bracket | |
| 5 | 1***4 | Pipe joint | |
| 50 | G***7 | Washer 12-Zn.D | |
| 51 | G***0 | Nut M10 | |
| 52 | 1***0 | Air cylinder assembly | |
| 6 | 1***1 | Bracket, quick connector | |
| 7 | J***7 | Combined gasket22 | |
| 8 | G***0 | Nut M22x1.5-Zn.D | |
| 9 | S***6 | Connecting pipe assembly, air reservoir-quick change coupler |
