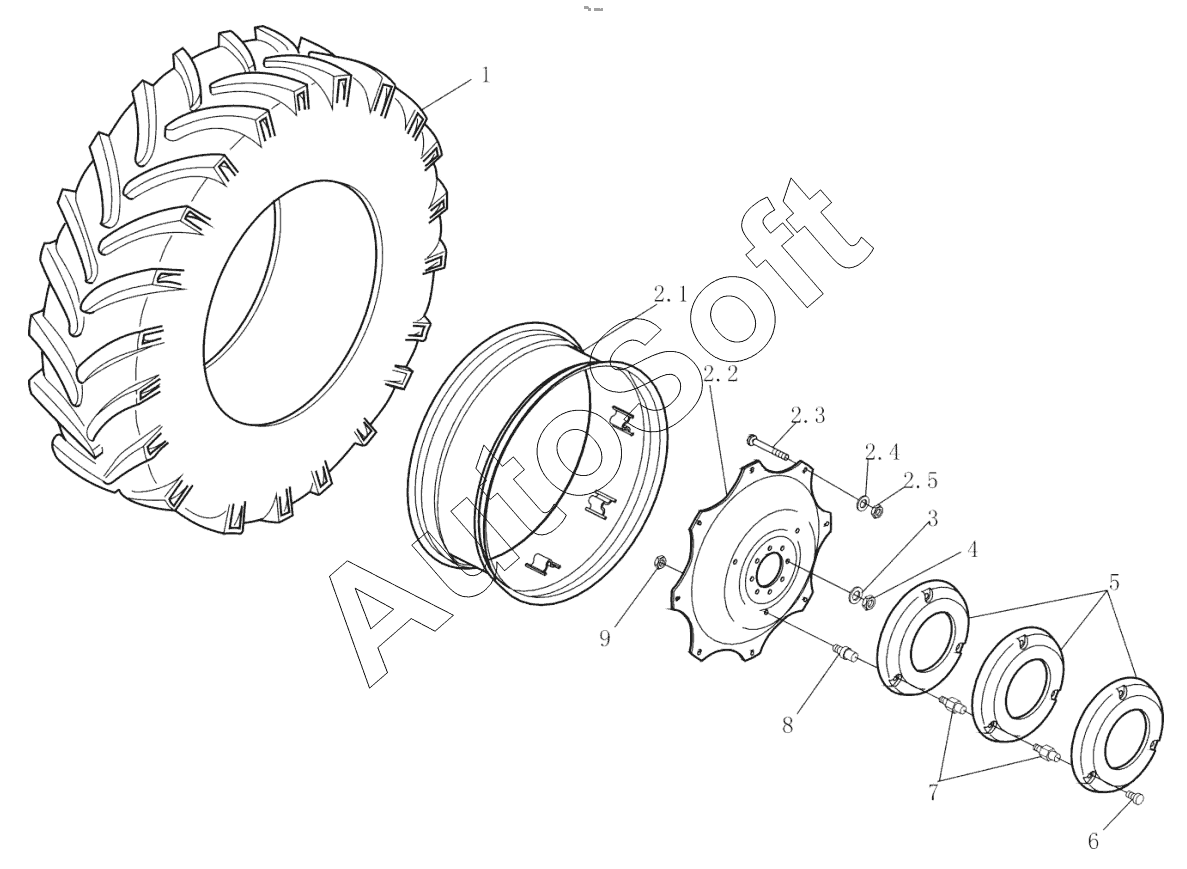

Каталог запасных частей к технике: YTO X1204 (2013). Rear driving wheel assembly
1
2.1
2.2
2.3
2.4
2.5
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***1 | Inner tube & outer cover, 14.9-26 | |
| 2 | S***0 | Hub unit, traction wheel | |
| 2.1 | 8***9 | Welded rim unit | |
| 2.2 | 8***9 | Spoke, traction wheel | |
| 2.3 | 5***A | Bolt, rim & spoke | |
| 2.4 | 4***0 | Washer, spoke | |
| 2.5 | G***6 | Nut M10x1 | |
| 3 | 4***0 | Washer | |
| 4 | G***6 | Nut M10x1 | |
| 5 | S***2 | Counterweight disc, traction wheel | |
| 6 | G***6 | Bolt M12x1.25x100 | |
| 7 | 4***6 | Socket bolt, counterweight disc | |
| 8 | 4***3 | Socket bolt, counterweight disc | |
| 9 | G***6 | Nut M10x1 |
