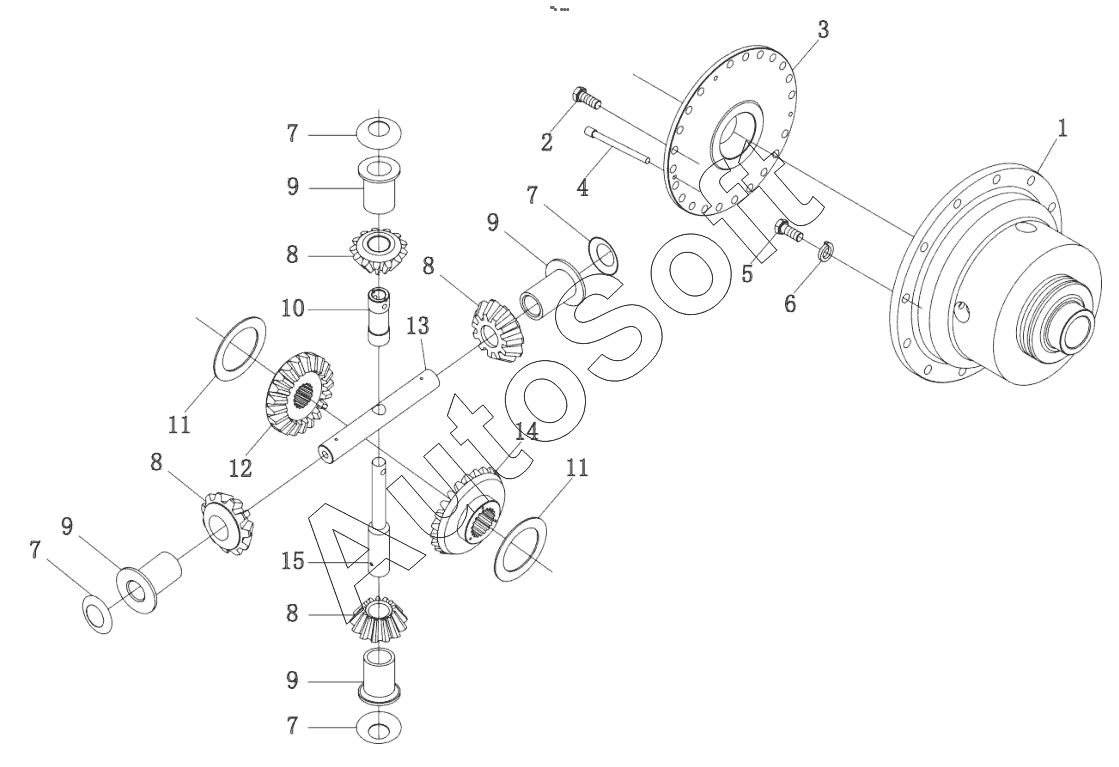

Каталог запасных частей к технике: YTO X1204 (2013). Transmission case assembly (RR)-differential assembly (optional for four planet gear arrangement)
1
2
3
4
5
6
7
7
7
7
8
8
8
8
9
9
9
9
10
11
11
11
11
11
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| SZ1304.38.010 | S***0 | Differential assembly | |
| 1 | S***1 | Carrier, differential | |
| 2 | G***0 | Bolt M20x2x135-10.9-Zn.D | |
| 3 | S***3 | Cover, differential carrier | |
| 4 | 4***8 | Fixing pin, shaft, planetary gear | |
| 5 | G***0 | Bolt M12x40-Zn.D | |
| 6 | G***7 | Washer 8 | |
| 7 | 4***5 | Thrust washer, planetary gear | |
| 8 | S***6 | Pinion, differential | |
| 9 | C***) | Bushing, planetary gear | |
| 10 | S***2 | Bushing, shaft, planetary gear | |
| 11 | 4***4 | Thrust washer, side gear | |
| 11 | 4***4 | Thrust washer, side gear | |
| 11 | 5***4 | Thrust washer, side gear | |
| 12 | S***9 | Side gear (RH), differential | |
| 13 | S***5 | Shaft, planetary gear | |
| 14 | S***8 | Side gear (LH), differential | |
| 15 | S***7 | Stepped shaft, planetary gear |
