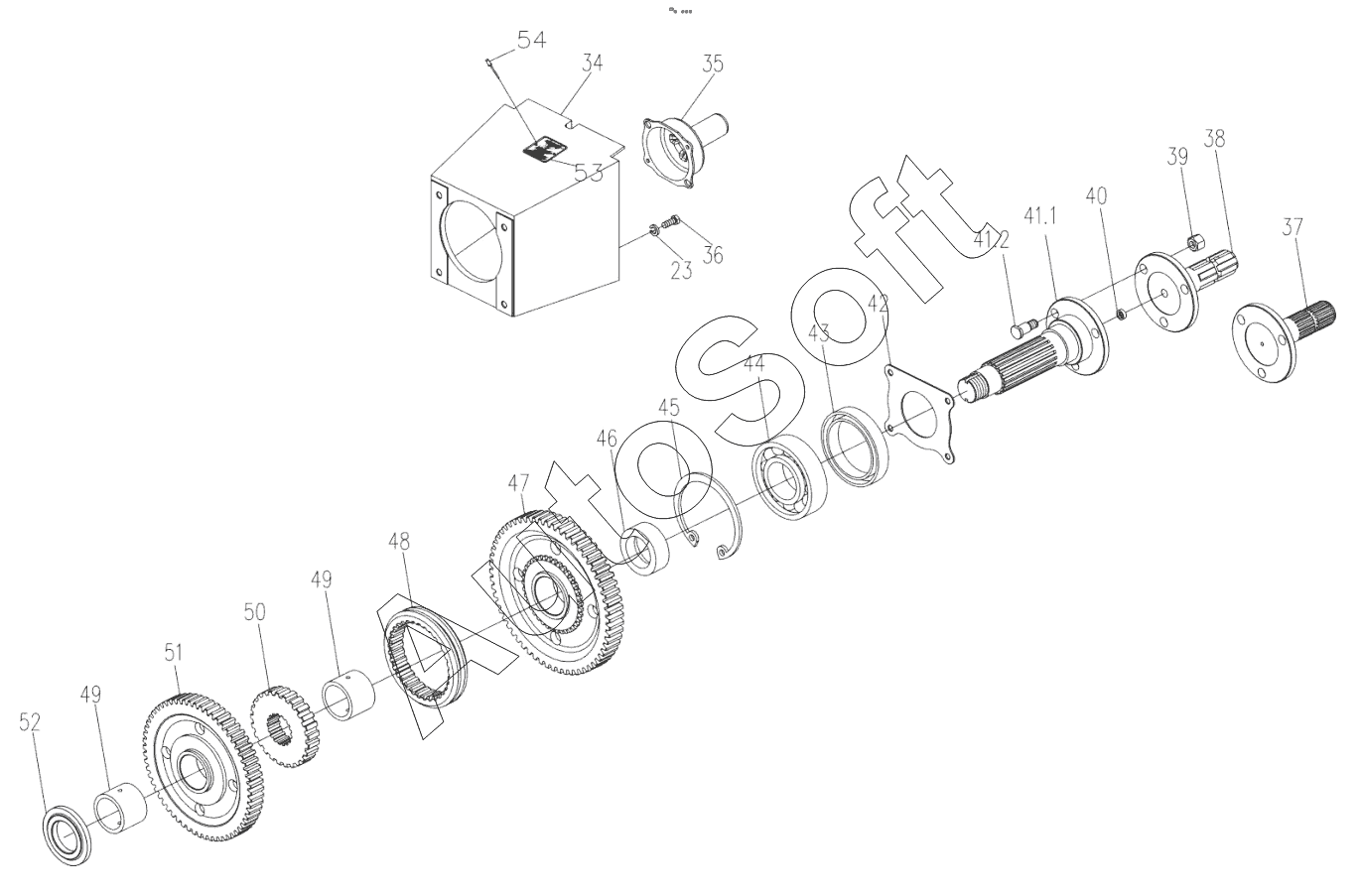

Каталог запасных частей к технике: YTO X1204 (2013). 540/720 r/min PTO assembly
23
34
35
36
37
38
39
40
41.1
41.2
42
43
44
45
46
47
48
49
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***4 | Bearing NUP211E(92211E) | |
| 10 | 5***A | Oil dipstick assembly | |
| 11 | 1***8 | O-ring 21.89x2.9 | |
| 12 | 5***6 | Adapter, oil dipstick | |
| 13 | 1***7 | Rectangular cross-section seal washer | |
| 14 | 5***A | Housing, PTO | |
| 15 | G***6 | Bolt M12x1.25x100 | |
| 16 | G***7 | Washer 18-Zn.D | |
| 17 | 1***0 | Shift fork assembly | |
| 18 | 4***7 | Push rod, spring, shift control | |
| 19 | G***7 | Washer 18-Zn.D | |
| 2 | G***6 | Retaining ring 80 | |
| 20 | G***6 | Bolt M12x1.25x100 | |
| 21 | 4***3 | Spring | |
| 22 | 1***4 | Guide, shaft, shift fork | |
| 23 | G***7 | Washer 18-Zn.D | |
| 24 | G***6 | Bolt M10x28 | |
| 25 | G***4 | Bearing 6206E(206) | |
| 26 | 4***A | Washer, locking plate | |
| 27 | 5***9 | Nut, driven shaft, | |
| 28 | 4***5 | Support, spring lever | |
| 29 | 4***5 | Spring lever, gearshift | |
| 3 | 4***A | Gear, PTO control | |
| 30 | 4***8 | Support assembly, gearshift | |
| 31 | B***Z | Pin 5x30 | |
| 32 | G***5 | Washer 12-Zn.D | |
| 33 | G***6 | Pin 6.3x26 | |
| 34 | S***1 | Guard unit, shaft, PTO | |
| 35 | S***1 | Jacket, shaft, PTO | |
| 36 | G***6 | Bolt M10x28 | |
| 37 | 1***B | Head, PTO shaft, 720 r/min | |
| 38 | 4***A | Head, PTO shaft, 540 r/min | |
| 39 | 1***5 | Self-locking nut M12x1.25 | |
| 4 | G***6 | Retaining ring 80 | |
| 40 | 5***6 | Single-edge oil seal 10x18x6 | |
| 41 | 5***A | Driven shaft with pin | |
| 41.1 | 5***9 | Driven shaft, PTO | |
| 41.2 | 4***3 | Bolt, shaft, PTO | |
| 42 | 4***A | Shield, oil seal (RR), PTO | |
| 43 | 5***5 | Single-edge oil seal 68x90x10 | |
| 44 | G***4 | Bearing 6206E(206) | |
| 45 | 1***Z | Circlip 100 | |
| 46 | 5***4 | Retainer ring, driven gear | |
| 47 | 4***A | Driven gear, PTO(540) | |
| 48 | 4***7 | Shift collar, PTO control | |
| 49 | 5***2 | Bushing, driven gear | |
| 5 | 1***Z | Circlip 90 | |
| 50 | 4***6 | Holder, gear, PTO | |
| 51 | 1***2 | Driven gear, 720 r/min | |
| 52 | 4***5 | Retainer ring, driven gear, 1000 r/min | |
| 53 | S***6 | 540/1000rpm PTO speed sign | |
| 54 | G***8 | Rivet 3.2x9, screen | |
| 6 | G***4 | Bearing 6206E(206) | |
| 7 | 4***A | Gear, PTO control | |
| 7.1 | 4***8 | Support (FR), bearing, PTO | |
| 7.2 | 1***7 | Dowel pin D=10 | |
| 8 | 1***1 | Driving shaft, PTO | |
| 9 | G***4 | Bearing NUP211E(92211E) |
