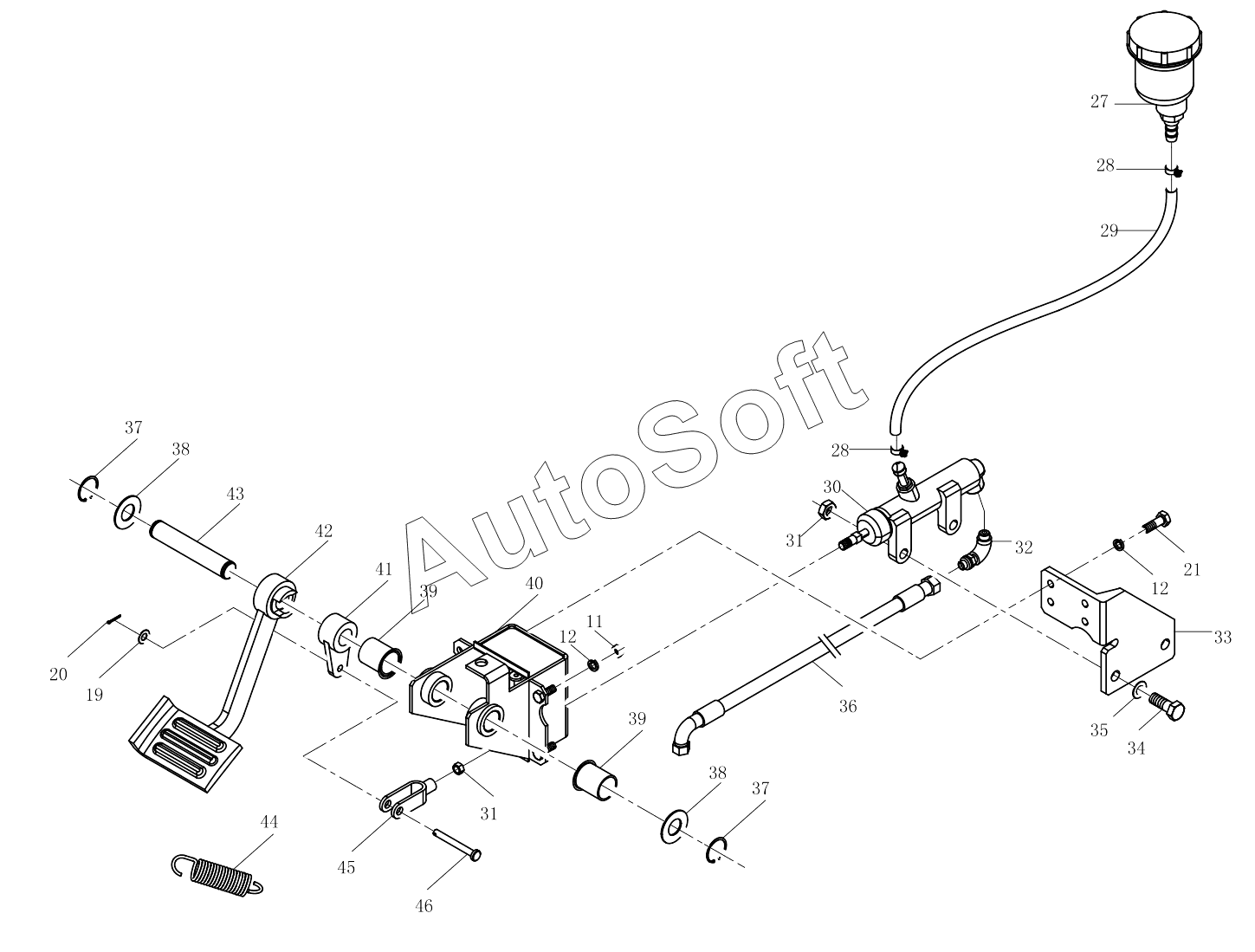

Каталог запасных частей к технике: YTO LX2204 (2023). Сцепление в сборе (бустер Rui Li)
11
12
12
19
20
21
28
30
31
31
32
33
34
35
36
37
37
38
38
39
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***7 | Сцепление в сборе | |
| 1.1 | 2***9 | Диск ведомый | |
| 10 | 2***6 | Выжимной вал вилки сцепления | |
| 11 | 2***2 | Гайка | |
| 12 | 2***7 | Шайба | |
| 13 | 2***2 | Болт | |
| 14 | 2***3 | Washer | |
| 15 | 2***9 | Сборка бустерного кронштейна | |
| 16 | 2***9 | Штифт | |
| 17 | 2***3 | Соединительная вилка | |
| 18 | 2***0 | Гайка | |
| 19 | 2***3 | Шайба | |
| 2 | 2***2 | Болт | |
| 20 | 2***7 | шплинт | |
| 21 | 2***6 | Болт | |
| 22 | 2***6 | Усилитель сцепления в сборе | |
| 23 | 2***8 | Прямое соединение | |
| 24 | 2***7 | Шарнирное соединение высокого давления | |
| 25 | 2***9 | Комбинированный шарнир под прямым углом | |
| 26 | 2***9 | Сборка воздушной трубы усилителя сцепления | |
| 27 | 2***5 | Масляный стакан, сцепление | |
| 28 | 2***4 | Зажим | |
| 29 | 2***1 | Трубка подачи топлива | |
| 3 | 2***7 | Выжимной подшипник, сцепление | |
| 30 | 2***6 | Главный насос сцепления в сборе | |
| 31 | 2***7 | Гайка | |
| 32 | 2***7 | Прямой соединитель | |
| 33 | 2***8 | Узел соединительного кронштейна главного насоса | |
| 34 | 2***4 | Болт | |
| 35 | 2***1 | Шайба | |
| 36 | 2***6 | Гибкий Трубка | |
| 37 | 2***5 | Стопорное кольцо | |
| 38 | 2***1 | Шайба пальца педали | |
| 39 | 2***4 | Втулка педали | |
| 4 | 2***1 | пружина Вилка | |
| 40 | 2***3 | Монтажный педали | |
| 41 | 2***0 | Сварка рычага педали привода | |
| 42 | 2***6 | Сварные детали педали сцепления | |
| 43 | 2***6 | Вал педали сцепления | |
| 44 | 2***7 | Педаль с возвратной пружиной | |
| 45 | 2***5 | Вилка для подключения основного насоса | |
| 46 | 2***4 | Штифт | |
| 5 | 2***2 | Патч | |
| 6 | 2***4 | Вилка выключения сцепления | |
| 7 | 2***5 | О-Кольцо(F) | |
| 8 | 2***9 | Пресс-рукав | |
| 9 | 2***6 | Выжимной винт вилки |
