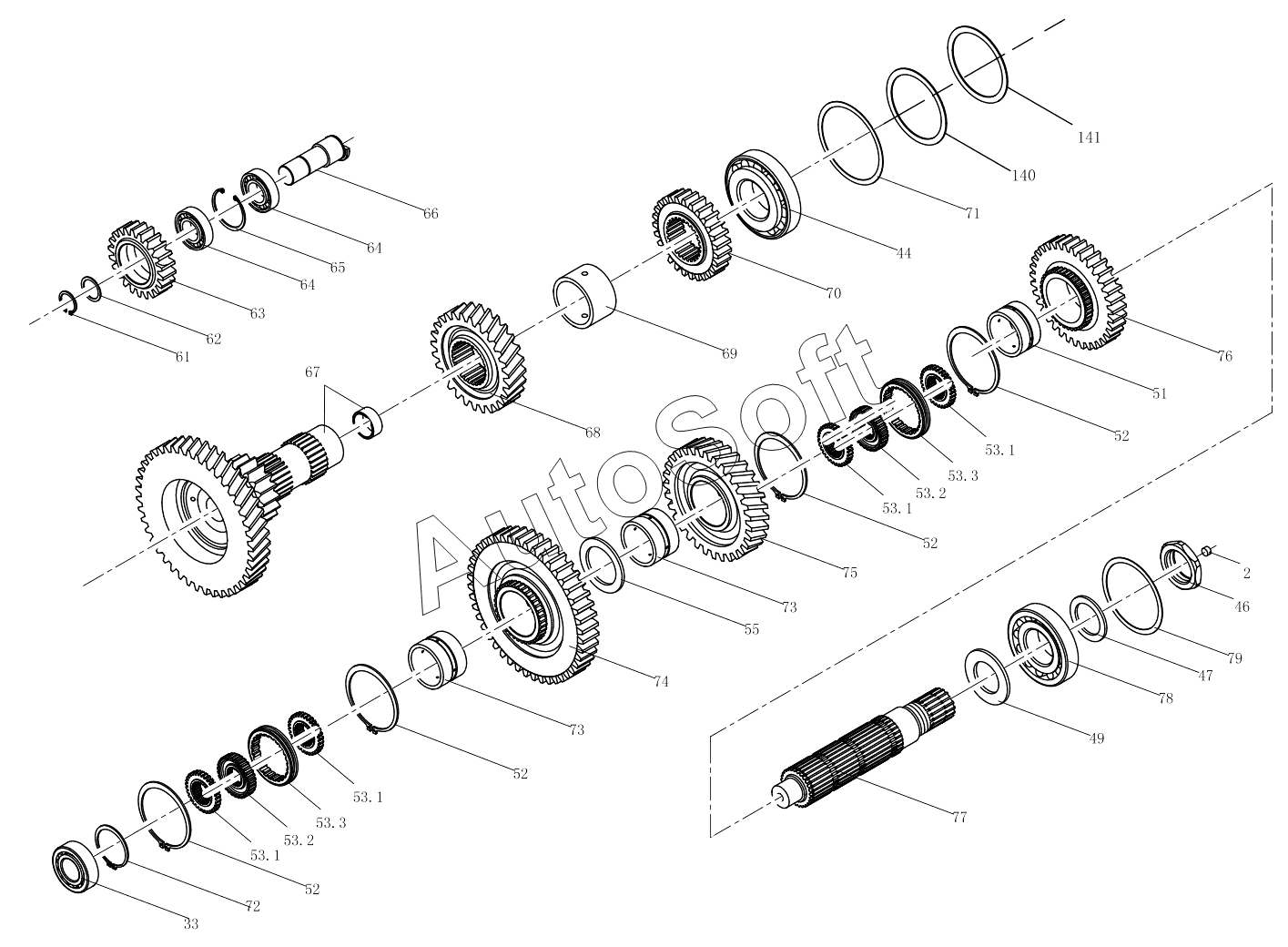

Каталог запасных частей к технике: YTO LX2204 (2023). Передняя коробка передач в сборе (двухконусная зацепляющая втулка, усиленный редуктор, буферное устройство ВОМ, усилитель Ruili)
2
33
44
46
47
49
51
52
52
52
52
53.1
53.1
53.1
53.1
53.2
53.2
53.3
53.3
55
61
62
63
64
64
65
66
67
68
69
70
71
72
73
73
74
75
76
77
78
79
140
141
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Корпус коробки передач | |
| 10 | 2***3 | Washer | |
| 100 | 2***0 | Сварной рычага переключения передач | |
| 101 | 2***4 | Гайка | |
| 102 | 2***9 | Вспомогательная втулка ползунка переключения передач | |
| 103 | 2***8 | Втулка рычага переключения основных передач | |
| 104 | 2***7 | Стопорное кольцо | |
| 105 | 2***2 | Главный рычаг управления уплотнением | |
| 106 | 2***4 | Нижний рычаг управления, рычаг переключения передач | |
| 107 | 2***6 | Вспомогательная опора нижнего джойстика с регулируемой скоростью вращения в сборе | |
| 107.1 | 2***7 | Ограничительный штифт | |
| 108 | 2***6 | Дополнительная рукоятка переключения передач | |
| 109 | 2***1 | Сварной вспомогательного рычага переключения передач | |
| 11 | 2***2 | Болт | |
| 110 | 2***4 | Шайба | |
| 111 | 2***8 | Винтовая пробка | |
| 112 | 2***5 | Пробка для дыхания | |
| 113 | 2***1 | ПВХ труба | |
| 114 | 2***9 | Зажим | |
| 115.1 | 2***1 | Вентиляционное соединение барабана | |
| 115.2 | 2***5 | Комбинированная уплотнительная шайба | |
| 115.3 | 2***3 | Шарнирный Болт | |
| 116 | 2***9 | Управляющая лопатка | |
| 117 | 2***4 | Рычаг внутренней трансмиссии, дополнительный механизм переключения передач | |
| 118 | 2***1 | Рычаг управления проставкой возвратной пружины | |
| 119 | 2***5 | Рычаг управления возвратной пружиной | |
| 12 | 2***3 | Шайба | |
| 120 | 2***5 | Упорный роликовый штифт | |
| 121 | 2***3 | Рычаг внутреннего привода, главный механизм переключения передач | |
| 122 | 2***8 | Блок внешнего переключения | |
| 123 | 2***4 | Винт нижней защитной пластины Верхняя крышка корпуса трансмиссии | |
| 124 | 2***7 | Шайба | |
| 125 | 2***5 | Нижняя защитная пластина верхней крышки, коробка передач | |
| 126 | 2***5 | Опорная плита Монтаж, манетки крышки | |
| 127 | 2***4 | Рукав рычага переключения передач | |
| 128 | 2***6 | Саморез | |
| 129 | 2***3 | Нажимная пластина, крышка рычага переключения передач | |
| 13 | 2***6 | Крышка подшипника, ведомый вал | |
| 130 | 2***0 | Фиксированный винт, вилочное соединение | |
| 131 | 2***7 | Болт | |
| 132 | 2***2 | Переходное жилье | |
| 133 | 2***6 | Болт с двумя винтами | |
| 134 | 2***2 | Гайка | |
| 135 | 2***2 | Присоединительный фланец | |
| 136 | 2***7 | Ручка переключения основных передач | |
| 137 | 2***5 | Подушка сиденья рычага управления | |
| 138 | 2***1 | Болт | |
| 139 | 2***1 | Болт | |
| 14 | 2***6 | соединения трубы порта впрыска | |
| 140 | 2***4 | Прокладка регулировки приводного вала, дополнительный механизм переключения передач | |
| 141 | 2***4 | Прокладка регулировки приводного вала, дополнительный механизм переключения передач | |
| 142 | 2***5 | Регулировочная шайба приводного вала | |
| 143 | 2***6 | Регулировочная шайба приводного вала | |
| 15 | 2***6 | Монтаж маслопровода | |
| 16 | 2***6 | Крышка подшипника ведущего вала | |
| 17 | 2***0 | Манжета армированная | |
| 18 | 2***8 | Проверить пин | |
| 19 | 2***1 | Втулка | |
| 2 | 2***6 | Винтовая пробка | |
| 20 | 2***3 | Болт | |
| 21 | 2***7 | Установочная пластина | |
| 22 | 2***7 | Болт | |
| 23 | 2***1 | О-Кольцо | |
| 24 | 2***1 | Трубка переходного масла | |
| 25 | 2***8 | Positioning pin | |
| 26 | 2***1 | Шайба | |
| 27 | 2***0 | Болт | |
| 28 | 2***6 | Верхняя крышка коробки передач | |
| 29 | 2***8 | Подшипник, вспомогательный механизм переключения передач | |
| 3 | 2***3 | Гайка | |
| 30 | 2***1 | Болт | |
| 31 | 2***3 | Передний мост, сцепление ВОМ | |
| 32 | 2***2 | Стопорное кольцо | |
| 33 | 2***9 | Подшипник | |
| 34 | 2***4 | Регулировочная шайба приводного вала | |
| 35 | 2***6 | Подшипник | |
| 36 | 2***5 | Приводной вал | |
| 37 | 2***1 | Шестерня IV | |
| 38 | 2***7 | Дистанционная втулка приводного вала | |
| 39 | 2***9 | Шестерня III | |
| 4 | 2***1 | Расположенный винт, скользящая штанга переключения передач | |
| 40 | 2***3 | Шестерня II | |
| 41 | 2***4 | Шестерня I | |
| 42 | 2***8 | Привод вала стопорное кольцо | |
| 43 | 2***3 | Подшипник | |
| 44 | 2***3 | Bearing | |
| 45 | 2***9 | Задний масляный сальник, приводной вал | |
| 46 | 2***4 | Гайка ведомый вал | |
| 47 | 2***0 | Прокладка гайки ведомого вала | |
| 48 | 2***4 | Подшипник | |
| 49 | 2***1 | Прокладка левого подшипника, ведомый вал | |
| 5 | 2***9 | Шайба | |
| 50 | 2***2 | Ведомая шестерня IV | |
| 51 | 2***4 | Втулка вала синхронизатора, главный механизм переключения передач | |
| 52 | 2***2 | Стопорное кольцо | |
| 53.1 | 2***2 | Соединительный шлиц, зацепляющая втулка | |
| 53.2 | 2***9 | Поддержка, фиксированная передача | |
| 53.3 | 2***0 | Помолвочный рукав | |
| 54 | 2***0 | Ведомая шестерня III | |
| 55 | 2***2 | Стопорное кольцо, ведомый вал | |
| 56 | 2***4 | Ведомая шестерня II | |
| 57 | 2***3 | Ведомая шестерня I | |
| 58 | 2***3 | Прокладка правого подшипника, ведомый вал | |
| 59 | 2***4 | Подшипник | |
| 6 | 2***0 | Болт | |
| 60 | 2***6 | Ведомый вал | |
| 61 | 2***8 | Стопорное кольцо | |
| 62 | 2***8 | Прокладка шестерни заднего хода | |
| 63 | 2***4 | Реверс переключения холостого хода | |
| 64 | 2***9 | Подшипник | |
| 65 | 2***4 | Retaining ring | |
| 66 | 2***9 | Вал заднего хода | |
| 67 | 2***5 | Дополнительный механизм переключения передач ведущего вала | |
| 68 | 2***7 | Привод со средним переключением передач | |
| 69 | 2***8 | Прокладка ведущего вала, дополнительный механизм переключения передач | |
| 7 | 2***6 | Комбинированная уплотнительная шайба | |
| 70 | 2***4 | Привод заднего хода | |
| 71 | 2***0 | Прокладка регулировки приводного вала, дополнительный механизм переключения передач | |
| 72 | 2***5 | Стопорное кольцо | |
| 73 | 2***5 | Втулка вала синхронизатора, дополнительный механизм переключения передач | |
| 74 | 2***6 | Низкоскоростное переключение ведомой шестерни | |
| 75 | 2***5 | Среднескоростное переключение ведомой шестерни | |
| 76 | 2***1 | Обратное переключение ведомой шестерни | |
| 77 | 2***1 | Ведомый вал, вспомогательный механизм переключения передач | |
| 78 | 2***7 | Подшипник | |
| 79 | 2***2 | Прокладка регулировки ведомого вала, дополнительный механизм переключения передач | |
| 8 | 2***6 | Магнитная пробка для слива масла | |
| 80 | 2***7 | Рычаг переключения передач I, II | |
| 81 | 2***7 | Блокировочный штифт | |
| 82 | 2***8 | & рычаг переключения передач | |
| 83 | 2***0 | Упругий цилиндрический штифт | |
| 84 | 2***9 | Саморез | |
| 85 | 2***2 | Скользящий стержень переключения передач с высокой-низкой передачей | |
| 86 | 2***0 | Блок смещения | |
| 87 | 2***6 | Скользящая штанга среднего заднего хода | |
| 88 | 2***9 | Рычаг среднего и обратного переключения | |
| 89 | 2***0 | I-II скользящая штанга | |
| 9 | 2***5 | шплинт | |
| 90 | 2***1 | III-IV скользящая штанга | |
| 91 | 2***0 | Стальной шар | |
| 92 | 2***3 | Пружина | |
| 93 | 2***9 | Вилка, главный механизм переключения передач | |
| 94 | 2***8 | Рычаг переключения передач, вспомогательный механизм переключения передач | |
| 95 | 2***2 | Упругий цилиндрический штифт | |
| 96 | 2***7 | Рычаг переключения передач, главный механизм переключения передач | |
| 97 | 2***0 | Вилка переключения передач среднего и заднего хода | |
| 98 | 2***2 | Гайка | |
| 99 | 2***3 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
