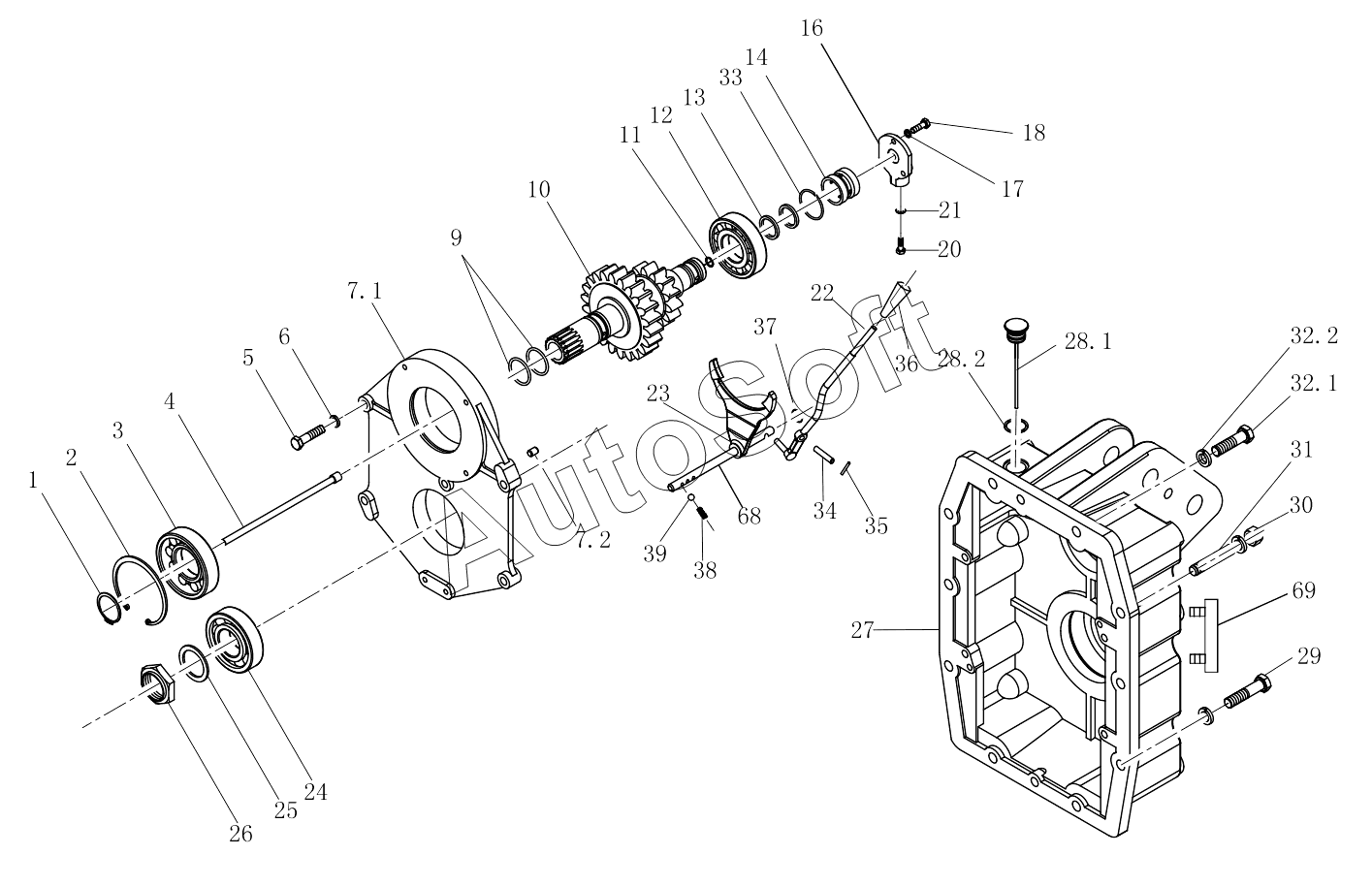

Каталог запасных частей к технике: YTO LX2204 (2023). (Внешнее управление, две и три категории) Блок вывода мощности
1
2
3
4
5
6
7.1
7.2
9
10
11
12
13
14
16
17
18
20
21
22
23
24
25
26
27
28.1
28.2
29
30
31
32.1
32.2
33
34
35
36
37
38
39
68
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Стопорное кольцо | |
| 10 | 2***1 | Карданный вал отбора мощности | |
| 11 | 2***9 | О-Кольцо | |
| 12 | 2***3 | Подшипник | |
| 13 | 2***0 | Уплотнительное кольцо | |
| 14 | 2***2 | Втулка | |
| 15 | 2***5 | Манжета манжета | |
| 16 | 2***6 | Крышка приводного вала | |
| 17 | 2***3 | Washer | |
| 18 | 2***2 | Винт | |
| 19 | 2***5 | Поршневой цилиндр | |
| 2 | 2***2 | Стопорное кольцо | |
| 20 | 2***6 | Резьбовая Пробка | |
| 21 | 2***6 | Комбинированная уплотнительная шайба | |
| 22 | 2***7 | Рычаг управления Ручной тормоз | |
| 23 | 2***8 | Вилка переключения передач | |
| 24 | 2***5 | Подшипник | |
| 25 | 2***6 | Прокладка ведомого вала, дополнительный механизм переключения передач | |
| 26 | 2***6 | Гайка ведомого вала вспомогательной коробки передач | |
| 27 | 2***2 | Корпус вала отбора мощности | |
| 28.1 | 2***9 | бензиномер | |
| 28.2 | 2***6 | Медная шайба | |
| 29 | 2***8 | Болт | |
| 3 | 2***4 | Подшипник | |
| 30 | 2***0 | Гайка | |
| 31 | 2***8 | Длинный двойной стержень | |
| 32.1 | 2***9 | Короткая шпилька | |
| 32.2 | 2***2 | Шайба | |
| 33 | 2***0 | Проволока стопорное кольцо | |
| 34 | 2***9 | Рычаг управления валом пальца | |
| 35 | 2***8 | Упругий цилиндрический штифт | |
| 36 | 2***8 | Рычажная головка | |
| 37 | 2***9 | О-Кольцо | |
| 38 | 2***3 | Пружина | |
| 39 | 2***5 | Стальной шар | |
| 4 | 2***6 | Нефтяная труба | |
| 40 | 2***9 | Болт | |
| 41 | 2***5 | 1000R / мин стопорное кольцо, ведомая шестерня | |
| 42 | 2***6 | Втулка вала ведомой шестерни | |
| 43 | 2***0 | 1000 об / мин ведомая шестерня | |
| 44 | 2***5 | Поддержка с фиксированной передачей выходной мощности | |
| 45 | 2***3 | Втулка сцепления, управление ВОМ | |
| 46 | 2***9 | Ведомая шестерня 540 об / мин | |
| 47 | 2***4 | 540 г / мин ведомая шестерня стопорное кольцо | |
| 48 | 2***4 | Стопорное кольцо | |
| 49 | 2***0 | Подшипник | |
| 5 | 2***8 | Болт | |
| 50 | 2***3 | Сальник вала выходной мощности | |
| 51 | 2***4 | Раздел | |
| 52 | 2***7 | Ведомый вал со штифтом | |
| 53 | 2***3 | Тормозная пластина | |
| 54 | 2***1 | Табличка ВОМ 540/1000 об / мин | |
| 55 | 2***3 | Lock nut | |
| 56 | 2***6 | Защитный кожух, головка вала отбора мощности | |
| 57 | 2***6 | Bearing | |
| 58 | 2***6 | Заклепка | |
| 59 | 2***6 | Driving Hub | |
| 6 | 2***4 | Шайба | |
| 60 | 2***5 | Внешний стопорное кольцо выходной мощности сцепления | |
| 61 | 2***4 | Приводной разделительный лист | |
| 62 | 2***4 | Активная фрикционная пластина | |
| 63 | 2***2 | Диск с приводом | |
| 64 | 2***3 | Приводной концентратор | |
| 65 | 2***3 | Дисковая пружина | |
| 66 | 2***0 | Прижимная плита | |
| 67 | 2***6 | Коаксиальное уплотнение | |
| 68 | 2***3 | Скользящий рычаг, вилка переключения передач | |
| 69 | 2***2 | Малый указатель уровня | |
| 7.1 | 2***3 | Передняя опора, подшипник ВОМ | |
| 7.2 | 2***1 | Проверить пин | |
| 8 | 2***4 | Поршень | |
| 9 | 2***5 | О-Кольцо |
