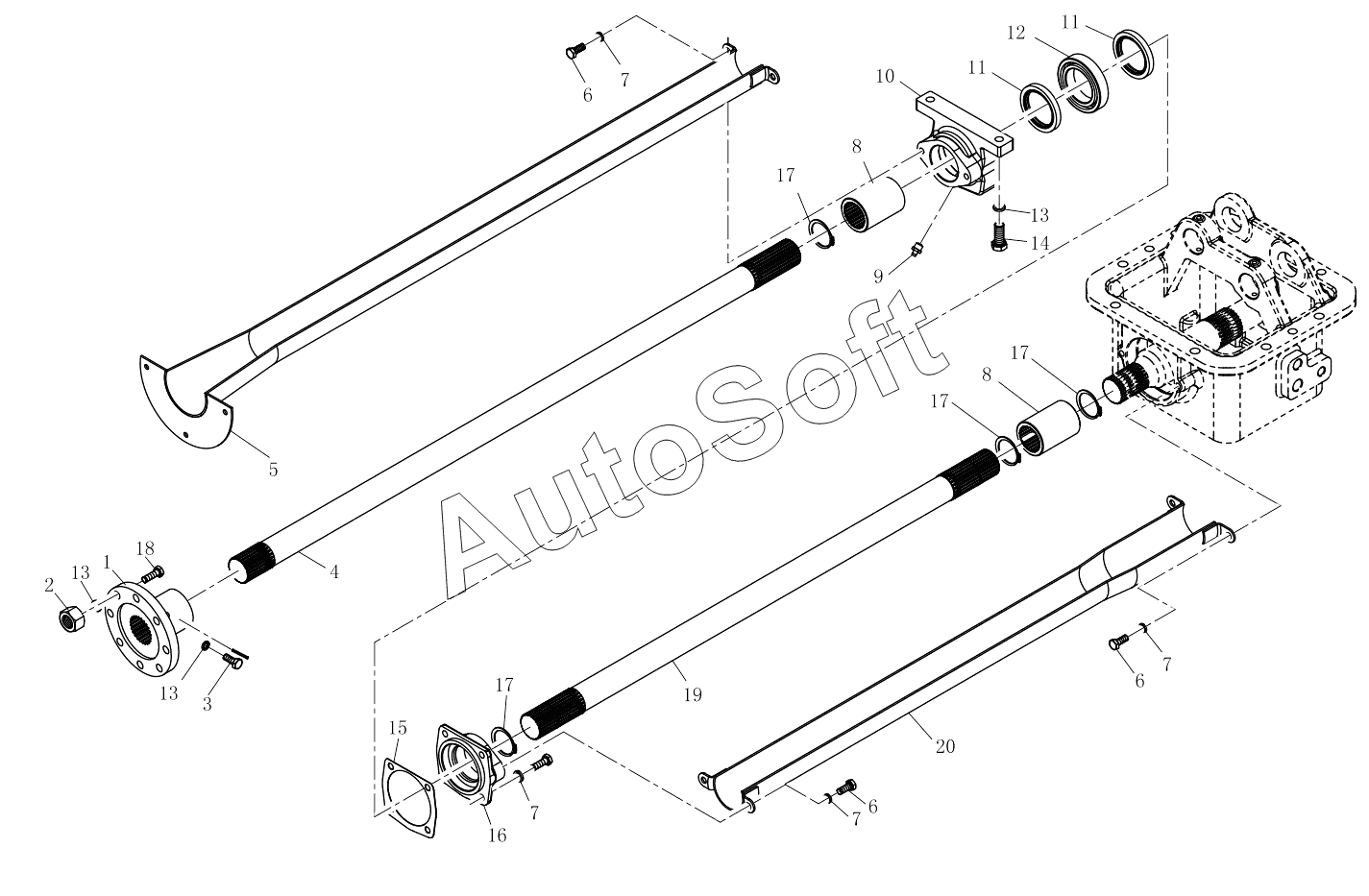

Каталог запасных частей к технике: YTO LX2204 (2023). Раздаточная коробка в сборе (национальная тройка, дизельный шанхайский, жесткий)
10
18
17
17
17
17
16
15
14
13
13
13
12
11
11
19
9
8
8
7
7
7
7
6
6
6
5
4
3
2
1
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***4 | Передняя соединительная втулка | |
| 2 | 2***4 | Гайка | |
| 3 | 2***2 | Болт | |
| 4 | 2***3 | Передний карданный вал | |
| 5 | 2***0 | Передняя защитная крышка | |
| 6 | 2***2 | Болт | |
| 7 | 2***3 | Washer | |
| 8 | 2***9 | Соединительный рукав | |
| 9 | 2***2 | Чашка | |
| 10 | 2***8 | Поддержка подшипника | |
| 11 | 2***2 | Сальник | |
| 12 | 2***5 | Подшипник | |
| 13 | 2***1 | Шайба | |
| 14 | 2***4 | Болт | |
| 15 | 2***0 | Бумажная прокладка торцевой крышки подшипника | |
| 16 | 2***1 | Торцевая крышка подшипника | |
| 17 | 2***4 | Стопорное кольцо | |
| 18 | 2***7 | Болт | |
| 19 | 2***2 | Задний карданный вал | |
| 20 | 2***5 | Задний защитный экран | |
| 21 | 2***2 | Сальник раздаточной коробки | |
| 22 | 2***4 | Сальник раздаточной коробки | |
| 23 | 2***8 | Стопорное кольцо 90 | |
| 24 | 2***7 | Подшипник | |
| 25 | 2***7 | Ведомый вал раздаточной коробки с механическим управлением | |
| 26 | 2***9 | Подшипник направляющей перегородки | |
| 27 | 2***3 | Стопорное кольцо | |
| 28 | 2***2 | Втулка вала | |
| 29 | 2***1 | Поддержка, фиксированная передача | |
| 30 | 2***8 | Втулка ведомой шестерни | |
| 31 | 2***6 | Помолвочный рукав | |
| 32 | 2***2 | Раздаточная коробка ведомого механизма | |
| 33 | 2***9 | Стопорное кольцо, ведомая шестерня | |
| 34 | 2***6 | Подшипник | |
| 35 | 2***6 | Вал шестерни, съемное устройство | |
| 36 | 2***2 | Упругий цилиндрический штифт | |
| 37 | 2***8 | Упорная шайба холостого хода, экстрактор | |
| 38 | 2***7 | Управляйте скользящей собакой переключения передач | |
| 39 | 2***8 | Стопорное кольцо подшипника | |
| 40 | 2***2 | Катящаяся игла | |
| 41 | 2***9 | Раздаточная коробка холостого хода | |
| 42 | 2***5 | Корпус раздаточной коробки | |
| 43 | 2***8 | Positioning pin | |
| 44 | 2***9 | Гайка | |
| 45 | 2***2 | Внутренняя тяга привода тягового устройства | |
| 46 | 2***6 | Втулка шара сиденья | |
| 47 | 2***4 | Мяч рукав | |
| 48 | 2***5 | Винт | |
| 49 | 2***9 | Ручка | |
| 50 | 2***2 | Саморез | |
| 51 | 2***5 | рычага управления, раздаточная коробка | |
| 52 | 2***0 | шплинт | |
| 53 | 2***3 | Шайба | |
| 54 | 2***1 | Втулка рычага управления | |
| 55 | 2***1 | Стопорный винт | |
| 56 | 2***3 | Шайба | |
| 57 | 2***3 | Приводной стержень с винтом | |
| 58 | 2***8 | Проверьте блок передачи вилки | |
| 59 | 2***9 | Втулка передаточной штанги | |
| 60 | 2***5 | Сварка внешнего стержня, съемное устройство | |
| 61 | 2***9 | Возвратная пружина панели оператора конвейера | |
| 62 | 2***7 | Стопорное кольцо | |
| 63 | 2***3 | Шайба рычага внешнего привода | |
| 64 | 2***1 | Упругий цилиндрический штифт | |
| 65 | 2***8 | О-Кольцо | |
| 66 | 2***6 | Резьбовая Пробка | |
| 67 | 2***4 | Комбинированная уплотнительная шайба | |
| 68 | 2***4 | Шайба | |
| 69 | 2***3 | Болт | |
| 70 | 2***0 | Нижняя крышка, раздаточная коробка | |
| 71 | 2***6 | Магнитная пробка для слива масла | |
| 72 | 2***6 | Комбинированная уплотнительная шайба |
